Λεπτομέρειες:
|
| Product Name: | WDM XFP ZR | Link: | 80km |
|---|---|---|---|
| Wavelength: | TX_1490nm / RX_1550nm | LD/PD: | DFB+APD |
| Interface: | LC Simplex | Application: | 10G Datacom |
| Keywords: | WDM XFP ZR, WDM XFP 80km | ||
| Επισημαίνω: | 10Gbps ενότητα πομποδεκτών ινών,1490nm ενότητα πομποδεκτών ινών,Αμφίδρομος πομποδέκτης ινών DOM |
||

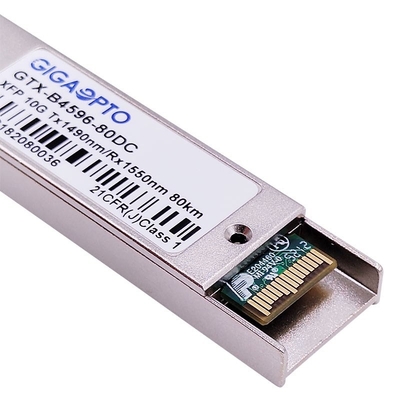

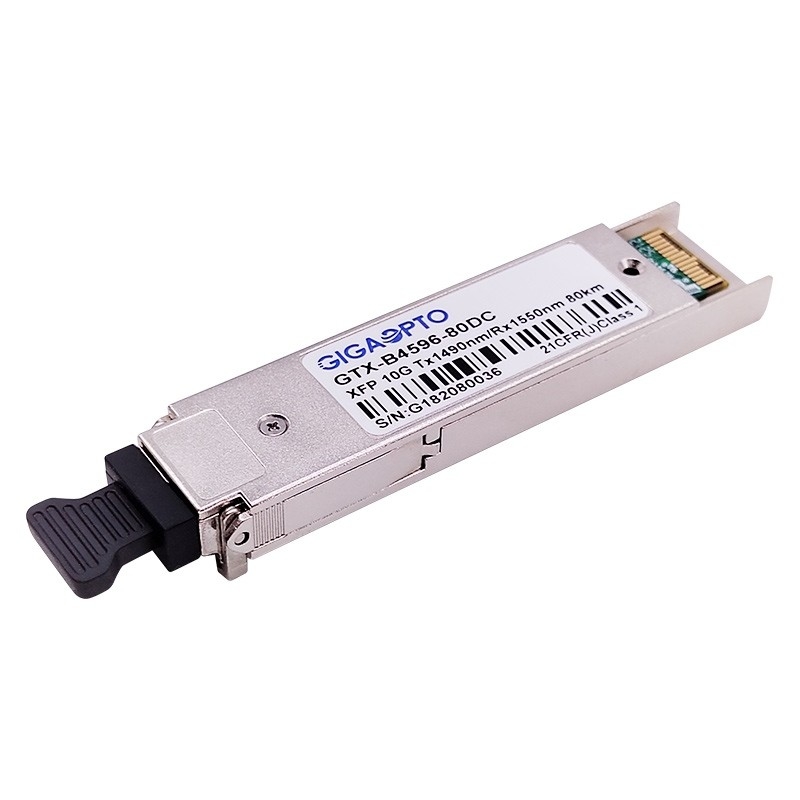

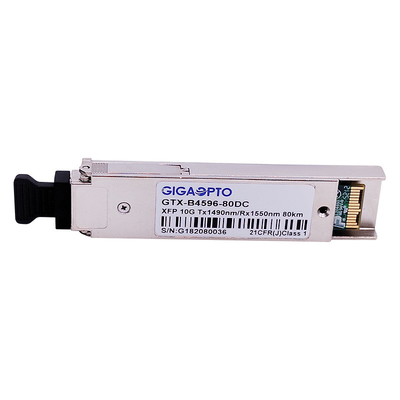

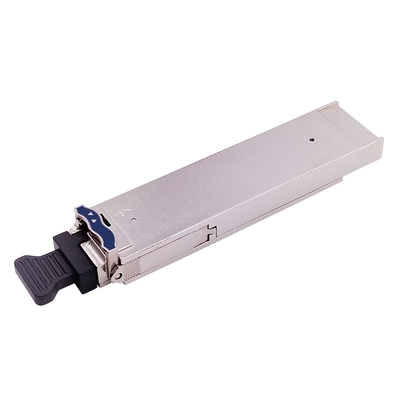

10Gbps WDM XFP ZR αμφίδρομη ενότητα 1490nm/1550nm 80km DOM ινών πομποδεκτών
Περιγραφή
Αυτό το συμβατό WDM XFP της Cisco ZR είναι 10Gigabit μικρός πομποδέκτης ενότητας τύπου (XFP) Pluggable, που λειτουργεί πέρα από το ενιαίο οπτικό καλώδιο ινών ινών Single-Mode (SMF). Ανώτατη μετάδοση μέχρι 80km πέρα από την ενιαία ίνα τρόπου στάσεων με το μονοκατευθυντικό συνδετήρα LC.
Αυτός ο WDM XFP ZR πομποδέκτης χρησιμοποιεί τη συσκευή αποστολής σημάτων λέιζερ κορυφαίας ποιότητας DFB που λειτουργούν σε ένα ονομαστικό μήκος κύματος 1490nm, και έναν δέκτη φωτοανιχνευτών 1550nm APD. Όλες οι ενότητες ικανοποιούν την κατηγορία 1 απαιτήσεις ασφάλειας λέιζερ.
Οι ψηφιακές διαγνωστικές λειτουργίες ελέγχου είναι διαθέσιμες μέσω μιας διεπαφής I2C, η οποία παρέχει το σε πραγματικό χρόνο έλεγχο της θερμοκρασίας πομποδεκτών, της προκατειλημμένης τρέχουσας, οπτικής ισχύος λέιζερ, της λαμβανόμενων οπτικών ισχύος και της τάσης ανεφοδιασμού πομποδεκτών.
Η WDM XFP ER ενότητα πομποδεκτών συμμορφώνεται με προδιαγραφές περιστροφής 4,5 XFP MSA, 10 προδιαγραφές Gigabit Ethernet (10GBASE-ZR/ZW ανά IEEE 802.3ae), και το κανάλι ινών 10G.
Αυτός ο WDM XFP ZR πομποδέκτης είναι CE/RoHS επικυρωμένο.
Προδιαγραφή
| Όνομα στοιχείων | WDM XFP ZR | Αριθμός μερών | Gtx-b4596-80DC |
| Συσκευασία | XFP | Ανώτατο ποσοστό δυαδικών ψηφίων (GBP) | 11.3Gbps |
| Μήκος κύματος (TX/RX) | 1490nm/1550nm | Προσιτότητα | 80km @ G.652 |
| Συνδετήρας | LC simplex | Τύπος καλωδίων | ενιαία ίνα τρόπου |
| Συσκευή αποστολής σημάτων | DFB BiDi | Δέκτης | APD |
| TX μέση δύναμη | 0 ~ 5dBm | RX ευαισθησία | < -24dBm=""> |
| Αναλογία αποσπάσματος | > 6,0 DB | Υπερφόρτωση δεκτών | > -6dBm |
| Οπτικός προϋπολογισμός (DB) | 24 DB | Λειτουργούσα θερμοκρασία | 0 σε 70°C/-40 σε 85°C |
| Διασκεδασμός δύναμης | < 3=""> | OEM/ODM | Υποστήριξη |
| DDM/DOM | Υποστήριξη (προεπιλογή) | Εξουσιοδότηση | 3 έτη |
| Πρωτόκολλα | 10G Ethernet, 10G FC, κανάλι ινών 8G, OTU2, STM-64 | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Ηλεκτρικά και οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος. | Max | Μονάδα | Σημειώσεις |
| Κατανάλωση ισχύος | Π | 3.5 | W | 1 | ||
| Ρεύμα ανεφοδιασμού | Icc | 1000 | μΑ | |||
|
Συσκευή αποστολής σημάτων |
||||||
| Single-ended ανοχή τάσης εισαγωγής |
Vcc |
-0.3 |
4.0 |
Β |
||
| Διαφορική ταλάντευση τάσης εισαγωγής | Vin, PP | 120 | 820 | mVpp | ||
| Διαφορική σύνθετη αντίσταση εισαγωγής | Zin | 85 | 100 | 115 | Ωμ | 2 |
| Διαβιβάστε θέτει εκτός λειτουργίας βεβαιώνει το χρόνο | 10 | εμείς | ||||
| Διαβιβάστε θέτει εκτός λειτουργίας την τάση | Vdis | Vcc-1,3 | Vcc | Β | 3 | |
|
Διαβιβάστε επιτρέπει την τάση |
Ven |
Vee |
Vee +0,8 |
Β |
||
|
Δέκτης |
||||||
| Διαφορική ταλάντευση τάσης παραγωγής | Vout, PP | 300 | 650 | 850 | mVpp | |
| Διαφορική σύνθετη αντίσταση παραγωγής | Zout | 80 | 100 | 120 | Ωμ | 4 |
| Χρόνος ανόδου παραγωγής στοιχείων/πτώση | Tr/Tf | 40 | CP | 5 | ||
| Το Los βεβαιώνει την τάση | VlosH | Vcc-1,3 | Vcc | Β | 6 | |
|
Το Los de-βεβαιώνει την τάση |
VlosL |
Vee |
Vee +0,8 |
Β |
6 |
|
| Απόρριψη παροχής ηλεκτρικού ρεύματος | PSR | 7 | ||||
|
Παράμετρος |
Σύμβολο |
Ελάχιστος. |
Χαρακτηριστικός |
Max |
Μονάδα |
Σημειώσεις |
| Συσκευή αποστολής σημάτων | ||||||
|
Κεντρικό μήκος κύματος |
λC |
1480 | 1490 | 1500 | NM | Gtx-b4596-80DC |
| 1540 | 1550 | 1560 | NM | Gtx-b5496-80DC | ||
|
Οπτικό φασματικό πλάτος |
∆λ |
1 |
NM |
|||
| Δευτερεύουσα αναλογία καταστολής τρόπου |
SMSR |
30 |
DB |
|||
|
Μέση οπτική δύναμη |
PO |
0 | 5 | dBm | Gtx-b4596-80DC | |
| -1 | 3 | dBm | Gtx-b5496-80DC | |||
|
Οπτική αναλογία εξάλειψης |
ER |
6.0 |
DB |
|||
| Προωθημένη μέσος όρος δύναμη (λέιζερ μακριά) |
Poff |
-30 |
dBm |
|||
| Μάσκα ματιών συσκευών αποστολής σημάτων | Υποχωρητικός με IEEE802.3ae | |||||
| Δέκτης | ||||||
|
Κεντρικό μήκος κύματος |
λC |
1540 | 1550 | 1560 | NM | Gtx-b4596-80DC |
| 1480 | 1490 | 1500 | NM | Gtx-b5496-80DC | ||
| Ευαισθησία δεκτών (μέση δύναμη) |
Sen. |
-24 |
dBm |
2 |
||
| Δύναμη κορεσμού εισαγωγής (υπερφόρτωση) |
Psat |
-6 |
dBm |
|||
| Το Los βεβαιώνει | LOSA | -38 | dBm | |||
| Το Los de-βεβαιώνει | LOSD | -26 | dBm | |||
| Υστέρηση Los | LOSH | 0,5 | 6 | DB | ||
