Λεπτομέρειες:
|
| Product Name: | XFP WDM ER60 | Distance: | 60km |
|---|---|---|---|
| Wavelength: | TX_1330nm / RX_1270nm | Component: | DFB+APD |
| Connector: | Simplex LC | Highlight: | XFP WDM ER60, 1 fiber XFP |
| Επισημαίνω: | 1270nm ενότητα πομποδεκτών ινών,ενότητα πομποδεκτών ινών 60km,Πομποδέκτης ινών DOM Ethernet |
||

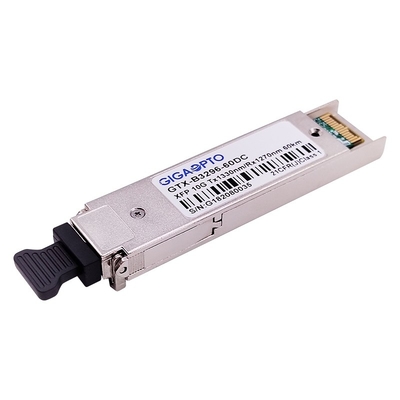

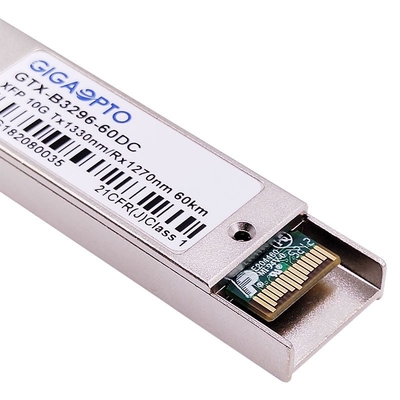

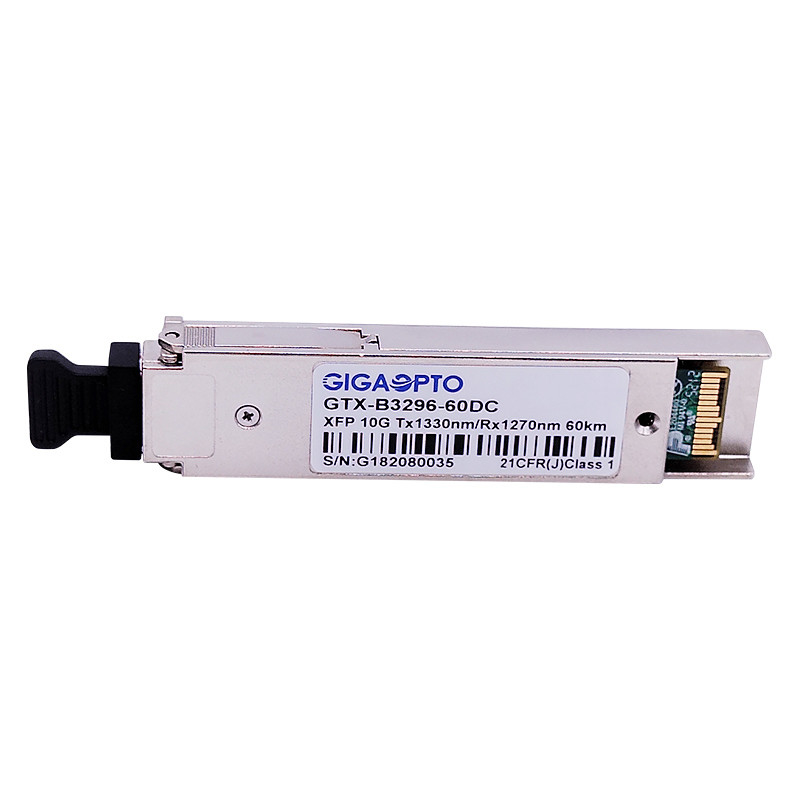

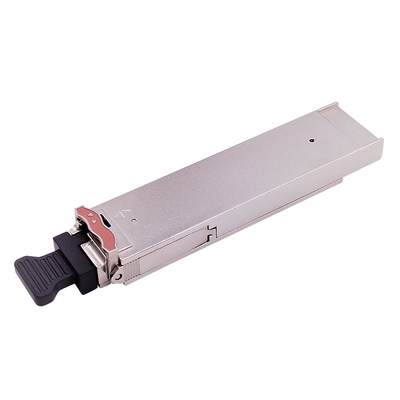

WDM ER60 Ethernet 10Gbps XFP ενότητα 1330nm/1270nm 60km DOM πομποδεκτών ινών
Περιγραφή
WDM ER60 XFP του Gigaopto είναι Multi-Vendor συμβατός XFP (Pluggable ενότητα τύπου 10 Gigabit μικρή) πομποδέκτης MSA. Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί ένα 1330nm DFB, οι χρήσεις τμημάτων δεκτών ένας δέκτης φωτοδιόδων ΚΑΡΦΙΤΣΏΝ 1270nm, ο οποίος παρέχει τη μετάδοση 60km πέρα από την ενιαία ίνα τρόπου σκελών ενιαία (G.652 SMF).
Υποστηρίζει τα οπτικά διαγνωστικά DDM/DOM, το οποίο παρέχει τις διαγνωστικές πληροφορίες για τους παρόντες λειτουργούντες όρους.
Προδιαγραφή
| Συμβατό εμπορικό σήμα | Cisco | Αριθμός μερών | Gtx-b3296-60DC |
| Συσκευασία | WDM XFP | Ποσοστό δυαδικών ψηφίων (GBP) | 10.3 GBP |
| Μήκος κύματος (TX/RX) | 1330nm/1270nm | Απόσταση συνδέσεων | 60 |
| Συνδετήρας | LC simplex | MEDIA | single-mode ίνα |
| Μέρος Tx | DFB | Μέρος Rx | APD |
| TX μέση δύναμη | 1 ~ 5dBm | RX ευαισθησία | < -20dBm=""> |
| Αναλογία αποσπάσματος | > 3,5 DB | Δύναμη εισαγωγής κορεσμού | > 0.5dBm |
| Προϋπολογισμός δύναμης (DB) | 21 DB | Λειτουργούσα θερμοκρασία | 0 σε 70°C/-40 σε 85°C |
| Διασκεδασμός δύναμης | < 2W=""> | OEM/ODM | Υποστήριξη |
| DDM/DOM | Υποστήριξη (προεπιλογή) | Εξουσιοδότηση | 36 μήνες |
| Πρωτόκολλα | 10G Ethernet, 10G FC, κανάλι ινών 8G, OTU2, STM-64 | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Οπτικά και ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | |
| Συσκευή αποστολής σημάτων | |||||||
| Κεντρικό μήκος κύματος | λc | 1320 | 1330 | 1340 | NM | ||
| Φασματικό πλάτος (- 20dB) | Δλ | 1 | NM | ||||
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | DB | ||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | +1 | +6 | dBm | 1 | ||
| Αναλογία εξάλειψης | ER | 3.5 | DB | ||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 180 | 950 | MV | 2 | ||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | ||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | |||
| Επιτρέψτε | 0 | 0,8 | Β | ||||
| Δέκτης | |||||||
| Κεντρικό μήκος κύματος | λc | 1260 | 1270 | 1280 | NM | ||
| Ευαισθησία δεκτών | -20 | dBm | 3 | ||||
| Υπερφόρτωση δεκτών | -8.0 | dBm | 3 | ||||
| Το Los de-βεβαιώνει | LOSD | -21 | dBm | ||||
| Το Los βεβαιώνει | LOSA | -35 | dBm | ||||
| Υστέρηση Los | 0,5 | 4 | DB | ||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 400 | 600 | 800 | MV | 2 | |
|
Los |
Υψηλός | 2.0 | Vcc | Β | |||
| Χαμηλός | 0,8 | Β | |||||
Σημείωση 1: Η οπτική δύναμη προωθείται σε SMF.
Σημείωση 2: Εσωτερικάρεύμα-συνδεμένος.
Σημείωση 3: Μετρημένος με ένα σχέδιο @9953Mbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 231-1 PRBS.
Μηχανικές προδιαγραφές
