Λεπτομέρειες:
|
| Όνομα προϊόντων: | EPON ONU SFP | Τύπος: | SFP |
|---|---|---|---|
| Ποσοστό στοιχείων: | Tx1.25G/Rx1.25G | Κεντρικό μήκος κύματος: | TX1310nm/RX1490nm |
| Τύπος συνδετήρων: | SC/UPC | Τύπος LD: | DFB |
| Κατηγορία ODN: | PX20 | Ανώτατη απόσταση μετάδοσης: | 20km |
| Λέξεις κλειδιά: | SFP 1.25G EPON ONU, ΠΟΜΠΟΔΈΚΤΗΣ PX20, EPON SFP ONU SC/UPC | ||
| Επισημαίνω: | ενότητα 1.25G EPON SFP,Ενότητα TX1310nm EPON SFP,SFP UPC |
||

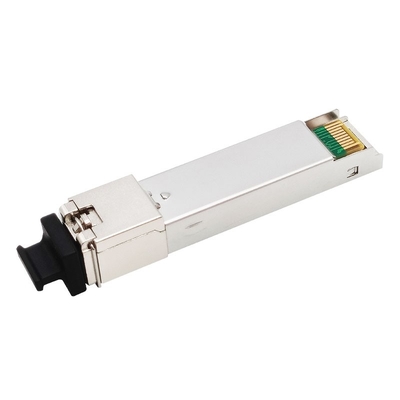

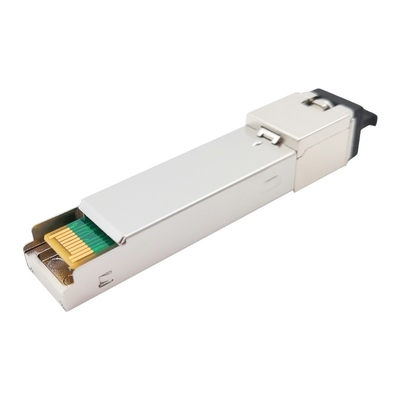

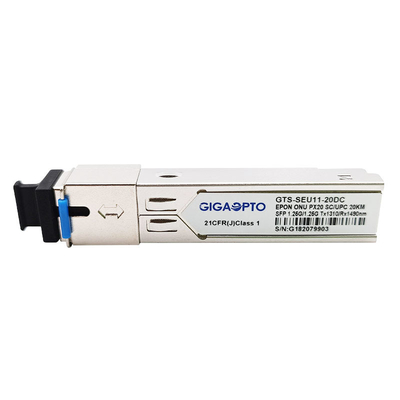

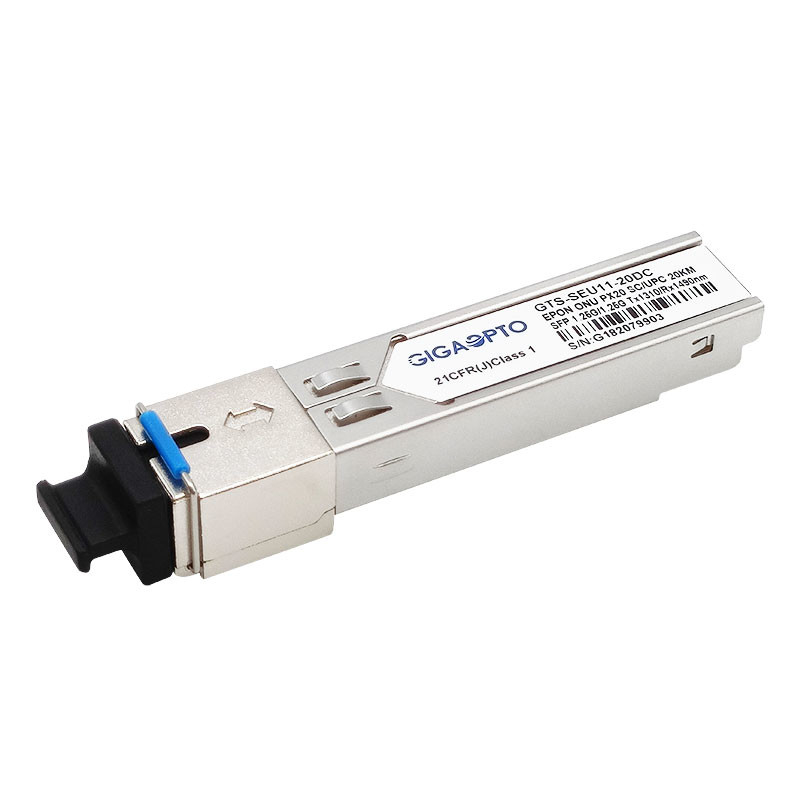

Ενότητα πομποδεκτών έκρηξης TX1310nm/RX1490nm 20km GEPON ONU SFP 1.25G SC/UPC PX20
Περιγραφή
Ο ενιαίος πομποδέκτης τρόπου gts-seu11-20DC του GIGAOPTO είναι μικρή pluggable ενότητα τύπου που σχεδιάζεται για την παθητική οπτική μετάδοση δικτύων Gigabit Ethernet (EPON) 20km. Είναι οπτική μονάδα δικτύων (ONU) για IEEE την εφαρμογή προτύπων 802.3ahTM -2004 1000BASE-PX20.
Η ενότητα ενσωματώνει τη συσκευή αποστολής σημάτων έκρηξη-τρόπου 1310nm και το δέκτη συνεχής-τρόπου 1490nm. Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί ένα λέιζερ 1310nm DFB, και το τμήμα δεκτών χρησιμοποιεί μια ενσωματωμένους φωτοδίοδο και έναν προενισχυτή καρφιτσών 1490nm InGaAs που τοποθετούνται από κοινού. Έχει τη λειτουργία που δείχνει σήμα-ανιχνευμένη τη δέκτης θέση.
Προδιαγραφή
| Συσκευασία προϊόντων | EPON SFP ONU | Ταχύτητα | 1250Mbps/1250Mbps |
| Τύποι διεπαφών | SC/UPC | Μήκος συνδέσεων | 20km |
| Ψηφιακός διαγνωστικός έλεγχος | ΝΑΙ | Τρόπος ινών |
SMF
|
| Εξουσιοδότηση | 3 έτη | Περιβάλλον | Εμπορικό -5 σε 70°C |
| Κεντρικό μήκος κύματος | TX1310nm/RX1490nm | Τάση παροχής ηλεκτρικού ρεύματος | 3.3V |
| Κατανάλωση ισχύος | <1w> | Icc | 300mA |
| Οπτικά συστατικά | DFB | PD τύπος | ΚΑΡΦΙΤΣΑ |
| Δύναμη παραγωγής συσκευών αποστολής σημάτων | 0 σε 4dBm | Ευαισθησία | <-27dbm> |
| Αναλογία εξάλειψης | >9dB | Κορεσμός | >-3dBm |
| Πρωτόκολλα | IEEE 802.3ah-2004, GR-468-ΠΥΡΉΝΑΣ Telcordia | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Πρότυπα
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή | Ποσοστό στοιχείων (Gb/s) | Μήκος κύματος (NM) | Κατηγορία | Διεπαφή | Temp. |
| Gtf-seu11-20DC |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | SC/UPC δοχείο | -5~70°C |
| Gtf-seu11-20DI |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | SC/UPC δοχείο | -40~85°C |
| Gtf-ueu11-20DC |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | SC/UPC πλεξίδα | -5~70°C |
| Gtf-ueu11-20DI |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | SC/UPC πλεξίδα | -40~85°C |
| Gtf-aeu11-20DC |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | SC/APC πλεξίδα | -5~70°C |
| Gtf-aeu11-20DI |
EPON ONU SFF 2x10 |
T1.25/R1.25 | Tx1310/Rx1490 | PX20 | SC/APC πλεξίδα | -40~85°C |
| Gts-seu11-20DC | EPON ONU SFP | T1.25/R1.25 | Tx1310/Rx1490 | PX20 | SC/UPC δοχείο | -5~70°C |
| Gts-seu11-20DI | EPON ONU SFP | T1.25/R1.25 | Tx1310/Rx1490 | PX20 | SC/UPC δοχείο | -40~85°C |
| Gts-beu11-20DC | EPON ONU SFP | T1.25/R1.25 | Tx1310/Rx1490 | PX20 | LC/APC δοχείο | -5~70°C |
| Gts-beu11-20DI | EPON ONU SFP | T1.25/R1.25 | Tx1310/Rx1490 | PX20 | LC/APC δοχείο | -40~85°C |
Συμβατότητα
Το Gigaopto κατασκευάζει και αποθέματα μια μεγάλη έκταση των οπτικών πομποδεκτών μέχρι 100G. Οι όλες οπτικές ενότητες πομποδεκτών μας ποιότητα-εξετάζονται για τη συμβατότητα με το περιβάλλον διακοπτών στόχων και είναι 100% συμβατά με σημαντικά εμπορικά σήματα όπως η Cisco, το μπροκάρ, το HP, ο ιουνίπερος, Huawei, Alcatel-λαμπρός, ακραίος, Arista, κ.λπ. και προσφέρουν την τριών ετών εξουσιοδότηση.
Για αυτό (EPON ONU SFP SC/UPC PX20 TX1310nm/RX1490nm), παρακαλώ αναφερθείτε στον πίνακα αλληλογραφίας P/N. Εάν χρειάζεστε περισσότερη συμβατότητα, παρακαλώ μην διστάστε να μας ενημερώσετε.
| Συμβατό εμπορικό σήμα | Συμβατός αριθμός μερών | Συμβατό εμπορικό σήμα | Συμβατός αριθμός μερών |
| GIGAOPTO | Gts-seu11-20DC | WTD | RTXM169-531 |
Καθορισμός καρφιτσών
Χαρακτηριστικό κύκλωμα εφαρμογής
Περίληψη συσκευασίας
Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
