APC Sc EPON ONU SFF 2x10 PX20 ενότητα TX1310nm RX1490nm 1.25G πομποδεκτών

Η πλεξίδα GEPON ONU PX20 SFF 2x10 SC/APC εξερράγη την ενότητα πομποδεκτών TX1310nm/RX1490nm 1.25G 20km SMF

Περιγραφή

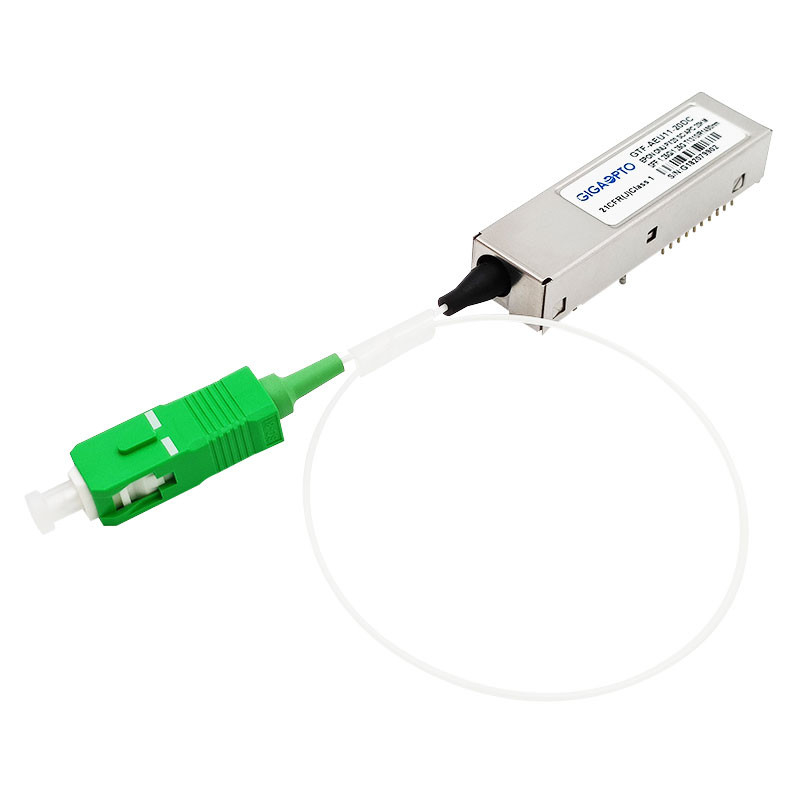

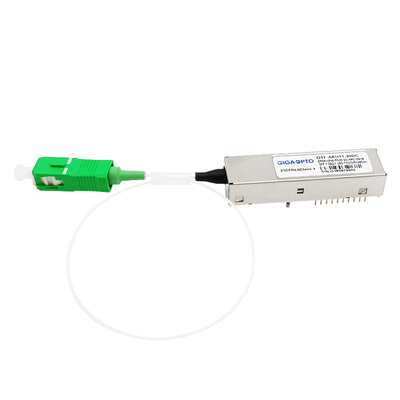

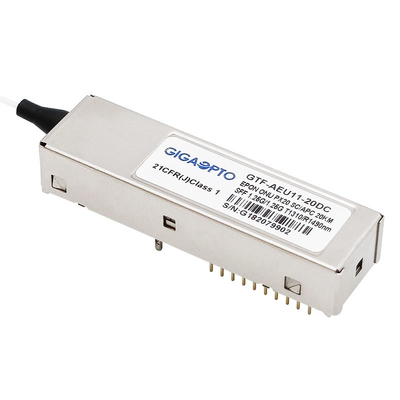

Το gtf-aeu11-20DC SFF του GIGAOPTO (μικρός τύπος) είναι ενωμένος στενά μικρός οπτικός πομποδέκτης συσκευασίας με 2×10 pinout, με την ταχύτητα 1250Mbps και της χρησιμοποίησης της οπτικής διεπαφής πλεξίδων SC/APC. Ο πομποδέκτης είναι οπτική μονάδα δικτύων (ONU) για τις εφαρμογές IEEE802.3ah-2004 1000BASE-PX20. Είναι μια ενότητα υψηλής επίδοσης για τα στοιχεία 1.25Gbps - συνδέστε στην ενιαία ίνα με τη χρησιμοποίηση της συσκευής αποστολής σημάτων έκρηξη-τρόπου 1310nm και του δέκτη συνεχής-τρόπου 1490nm.

Η ενότητα συσκευών αποστολής σημάτων χρησιμοποιεί μια δίοδο λέιζερ FP και πλήρως υποχωρητικός με την κατηγορία 1 IEC60825 και CDRH ασφάλεια ματιών. Περιέχει APC τις λειτουργίες, ένα κύκλωμα αποζημιώσεων θερμοκρασίας για να εξασφαλίσει συμμόρφωση με IEEE802.3 ahTM - απαίτηση του 2004 στη λειτουργούσα θερμοκρασία, τις εισαγωγές στοιχείων και το εναλλασσόμενο ρεύμα ή το κύκλωμα ΣΥΝΕΧΏΝ συζεύξεων. Το τμήμα δεκτών χρησιμοποιεί την ερμητική συσκευασμένη καρφίτσα-TIA (ΚΑΡΦΙΤΣΑ με τον ενισχυτή δια-σύνθετης αντίστασης) και έναν ενισχυτή περιορισμού. Η ΚΑΡΦΙΤΣΑ μετατρέπει την οπτική ισχύ ηλεκτρικό σε τρέχοντα και το ρεύμα μετασχηματίζεται στην τάση από τον ενισχυτή δια-σύνθετης αντίστασης.

Προδιαγραφή

Χαρακτηριστικά γνωρίσματα

• Ενιαία αμφίδρομα στοιχεία ινών - συνδέσεις με συμμετρικό 1.25Gbps προς τα πάνω και 1.25Gbps προς τα κάτω
• συσκευή αποστολής σημάτων έκρηξη-τρόπου 1310nm με το λέιζερ FP
• δέκτης συνεχής-τρόπου 1490nm με την καρφίτσα-TIA
• Ψηφιακή διαγνωστική λειτουργία ελέγχου (DDM)

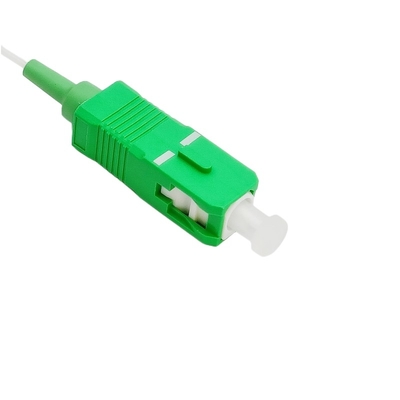

• συσκευασία 2X10 SFF με την πλεξίδα SC/APC
• Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
• Επίπεδο λογικής διεπαφών LVTTL
• LVTTL για την εισαγωγή σημάτων έκρηξης
• LVTTL για την απώλεια δεκτών σήματος ανιχνεύει την ένδειξη
• Η χαμηλή EMI και άριστη προστασία ESD
• Υποχωρητικός με την κατηγορία Ι IEC60825
• Λειτουργούσα θερμοκρασία περίπτωσης: Εμπορικός: -5°C~70°C  Βιομηχανικός: -40°C~85°C
• RoHS6 υποχωρητικός

Εφαρμογή

• Παθητικά οπτικά δίκτυα Ethernet Gigabit (GEPON) – πλευρά ONU
• FTTx
• Άλλες οπτικές συνδέσεις

Πρότυπα

• Συμμορφώνεται με την πολλών πηγών συμφωνία SFP (MSA) SFF-8074i
• Συμμορφώνεται με IEEE 802.3ah
• Συμμορφώνεται με τη FCC 47 μέρος 15, κατηγορία Ψ CFR
• Συμμορφώνεται με το FDA 21 CFR 1040,10 και 1040,11 εκτός από τις αποκλίσεις σύμφωνα με την ειδοποίηση λέιζερ Νο 50, χρονολογημένος στις 24 Ιουνίου 2007
• Συμμορφώνεται με sff-8472
• Συμβατό σύστημα με την κατηγορία 2 ταξινόμησης ευαισθησίας TR-nwt-000870 4,1 ESD.
• Συμβατό σύστημα με τον GR-468-ΠΥΡΗΝΑ Telcordia

Διαταγή των πληροφοριών
