Λεπτομέρειες:
|
| Όνομα προϊόντων: | EPON ONU SFF 2X10 | Τύπος: | SFF |
|---|---|---|---|
| Ποσοστό στοιχείων: | 1.25Gbps | μήκος κύματος: | TX1310nm/RX1490nm |
| Ανώτατη απόσταση: | 20km | Συνδετήρας: | SC/UPC |
| Τύπος συσκευών αποστολής σημάτων: | FP | Κατανάλωση ισχύος: | <1w> |
| Λέξεις κλειδιά: | SFF 1.25G EPON, ONU PX20 2X10, οπτική ενότητα GEPON ONU | ||
| Επισημαίνω: | Ενότητα TX1310nm EPON SFF,Ενότητα DDM EPON SFF,RX1490nm ενότητα Sc UPC |
||

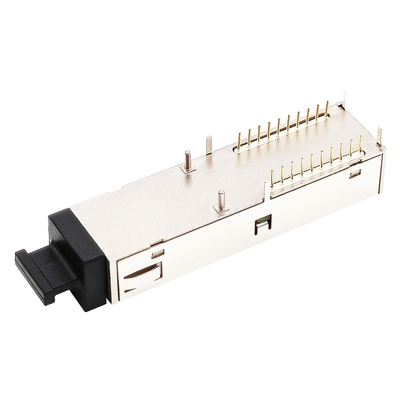

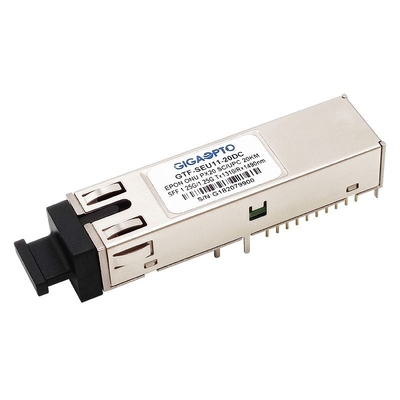

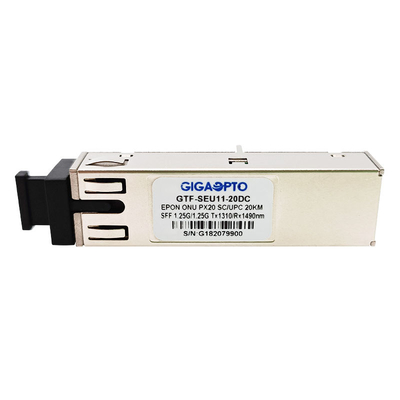

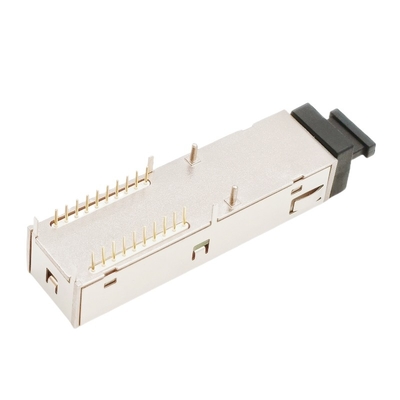

Το δοχείο GEPON ONU PX20 SFF 2x10 SC/UPC εξερράγη την ενότητα πομποδεκτών 1310nm-TX/1490nm-RX 1.25G DDM
Περιγραφή
Ο αμφίδρομος πομποδέκτης gtf-seu11-20DC του GIGAOPTO είναι μια ενότητα υψηλής επίδοσης για τις ενιαίες επικοινωνίες ινών που χρησιμοποιούν τη συσκευή αποστολής σημάτων τρόπου έκρηξης 1310nm 1.25Gbps και το συνεχή δέκτη τρόπου 1490nm 1.25Gbps. Είναι οπτική μονάδα δικτύων (ONU) για IEEE τα πρότυπα 802.3ahTM -2004. Ο οπτικός πομποδέκτης είναι υποχωρητικός με το πολλών πηγών ίχνος τύπου συμφωνίας (MSA) μικρό (SFF) 2x10.
Η συσκευή αποστολής σημάτων χρησιμοποιεί μια δίοδο λέιζερ FP και πλήρως υποχωρητικός με την κατηγορία 1 IEC60825 και CDRH ασφάλεια ματιών. Το τμήμα δεκτών χρησιμοποιεί την ερμητική συσκευασμένη καρφίτσα-TIA (ΚΑΡΦΙΤΣΑ με τον ενισχυτή δια-σύνθετης αντίστασης) και έναν ενισχυτή περιορισμού.
Προδιαγραφή
| Συσκευασία | EPON ONU SFF 2X10 | Ποσοστό στοιχείων (GBP) | 1.25Gbps/1.25Gbps |
| Τύποι διεπαφών | SC/UPC | Ανώτατη απόσταση | 20km |
| Ψηφιακός διαγνωστικός έλεγχος | ΝΑΙ | Τύπος ινών | Ενιαία ίνα τρόπου |
| Εξουσιοδότηση | 3 έτη | Θερμοκρασία |
Εμπορικό -5 σε 70°C Βιομηχανικό -40 σε 85°C |
| Κεντρικό μήκος κύματος | TX1310nm RX1490nm | Τάση παροχής ηλεκτρικού ρεύματος | 3.3V |
| Κατανάλωση ισχύος | <1w> | Τρέχων | 300mA |
| Τύποι λέιζερ | FP | Φωτοανιχνευτής | ΚΑΡΦΙΤΣΑ |
| Οπτική δύναμη παραγωγής | 0 σε 4dBm | Ευαισθησία | <-27dbm> |
| Αναλογία εξάλειψης | >9dB | Διαποτισμένη οπτική δύναμη | >-3dBm |
| Πρωτόκολλα | MSA, sff-8472, IEEE-802.3ah | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Πρότυπα
Διαταγή των πληροφοριών
| P/N | Περιγραφή | Ποσοστό στοιχείων (Gb/s) | Μήκος κύματος (NM) | Κατηγορία | Συνδετήρας | Temp. |
| Gtf-seu11-20DC |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | SC/UPC δοχείο | -5~70°C |
| Gtf-seu11-20DI |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | SC/UPC δοχείο | -40~85°C |
| Gtf-ueu11-20DC |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | SC/UPC πλεξίδα | -5~70°C |
| Gtf-ueu11-20DI |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | SC/UPC πλεξίδα | -40~85°C |
| Gtf-aeu11-20DC |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | SC/APC πλεξίδα | -5~70°C |
| Gtf-aeu11-20DI |
EPON ONU SFF 2x10 |
Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | SC/APC πλεξίδα | -40~85°C |
| Gts-seu11-20DC | EPON ONU SFP | Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | SC/UPC δοχείο | -5~70°C |
| Gts-seu11-20DI | EPON ONU SFP | Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | SC/UPC δοχείο | -40~85°C |
| Gts-beu11-20DC | EPON ONU SFP | Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | LC/APC δοχείο | -5~70°C |
| Gts-beu11-20DI | EPON ONU SFP | Tx1.25/Rx1.25 | Tx1310/Rx1490 | PX20 | LC/APC δοχείο | -40~85°C |
Καθορισμός καρφιτσών
Χαρακτηριστικό κύκλωμα εφαρμογής
TX ΣΥΝΕΧΕΣ ζεύγος:
TX ζεύγος εναλλασσόμενου ρεύματος:
