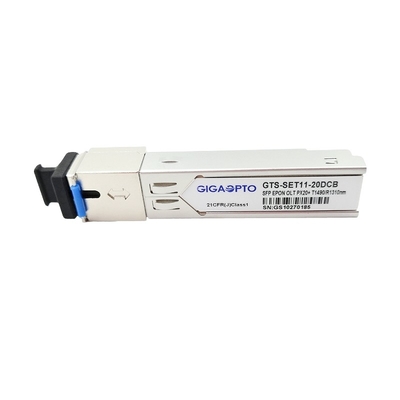

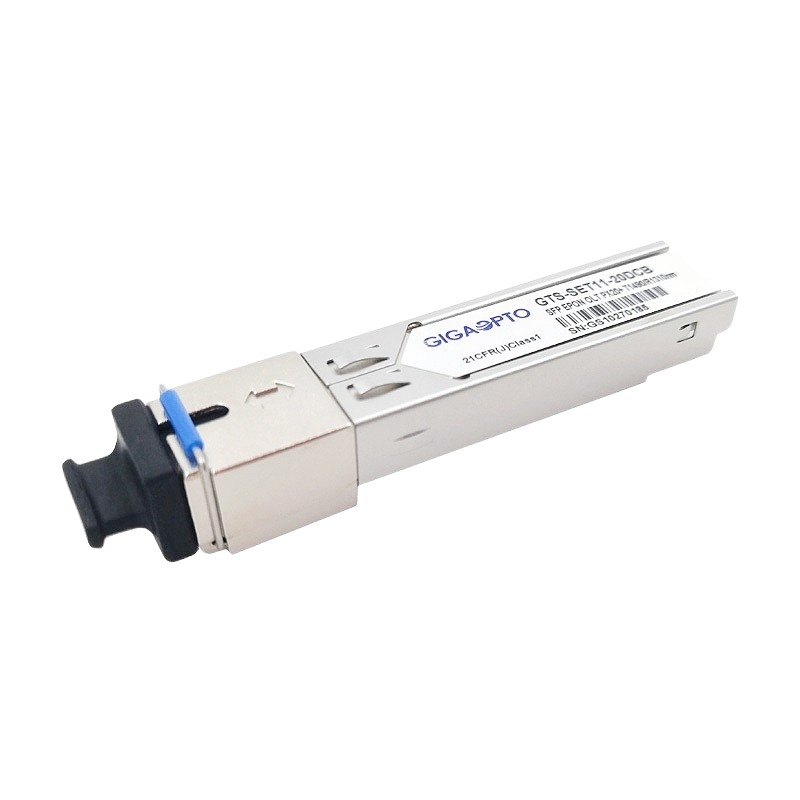

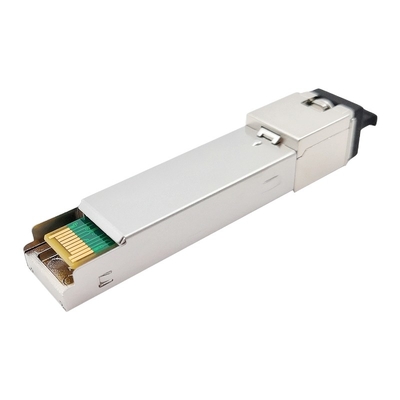

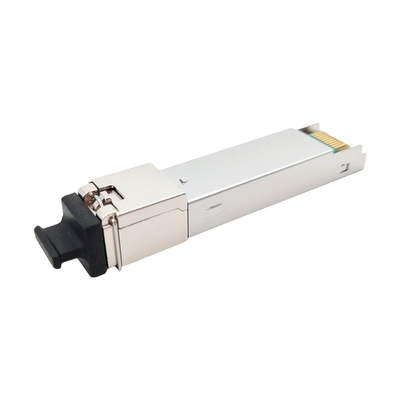

Ενότητα EPON OLT PX20+ 1.25G TX1490nm RX1310nm 20km Sc DDM SMF SFP

SFP 1.25G EPON OLT PX20+ TX1490nm/RX1310nm 20km οπτικές ενότητες πομποδεκτών Sc SMF DDM

Περιγραφή

Το gts-set11-20DCB του GIGAOPTO είναι μια ενότητα πομποδεκτών υψηλής επίδοσης EPON OLT που σχεδιάζεται για τις παθητικές οπτικές εφαρμογές δικτύων Gigabit Ethernet χαμηλότερου κόστους σε 1.25Gbps προς τα κάτω και 1.25Gbps προς τα πάνω. Είναι πλήρως υποχωρητικό με IEEE 802.3ah-2004.

Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί ένα λέιζερ 1490nm DFB και έναν ενσωματωμένο οδηγό λέιζερ που σχεδιάζεται για να είναι κατηγορία 1 την ασφάλεια ματιών ανά πρότυπα IEC825 και CDRH. Ο οδηγός λέιζερ περιλαμβάνει APC και θερμοκρασίας τις λειτουργίες αποζημιώσεων, οι οποίες χρησιμοποιούνται για την κράτηση της οπτικής αναλογίας δύναμης και εξάλειψης έναρξης σταθερής πέρα από τη θερμοκρασία και τη γήρανση. Ο δέκτης έχει έναν ερμητικώς συσκευασμένο (ενισχυτής δια-σύνθετης αντίστασης) προενισχυτή apd-TIA και έναν ενισχυτή περιορισμού με τα συμβατά διαφορικά αποτελέσματα LVPECL. Η απώλεια δεκτών σήματος (Rx_LOS), μετάδοση θέτει εκτός λειτουργίας (Tx_DIS), διαβιβάζει το ελάττωμα (Tx_FAULT) και οι λειτουργίες οργάνων ελέγχου και ελέγχου είναι συμβατό σύστημα LVTTL.

Η ψηφιακή διαγνωστική λειτουργία ελέγχου είναι πλήρως υποχωρητική με το SFP MSA.

Προδιαγραφή

Χαρακτηριστικά γνωρίσματα

• Ενιαία αμφίδρομα στοιχεία ινών - συμμετρική 1.25Gbps εφαρμογή συνδέσεων
• δέκτης της apd-TIA έκρηξη-τρόπου συσκευών αποστολής σημάτων λέιζερ συνεχής-τρόπου DFB 1490nm και 1310nm
• Απόσταση μετάδοσης μέχρι 20km
• Μικρή Pluggable συσκευασία τύπου με το συνδετήρα SC/UPC
• Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
• Συμβατή IEEE 802.3ah 1000BASE-PX20+ GEPON εφαρμογή
• Ψηφιακή διαγνωστική διεπαφή ελέγχου
• Ψηφιακή λαμβάνουσα ένδειξη δύναμης σημάτων έκρηξης (RSSI)
• Εισόδου-εξόδου διεπαφή στοιχείων LVPECL συμβατή
• Η συσκευή αποστολής σημάτων LVTTL θέτει εκτός λειτουργίας τον έλεγχο
• Συναγερμός ελαττωμάτων λέιζερ συσκευών αποστολής σημάτων LVTTL
• Κατοικία όλος-μετάλλων για την ανώτερη απόδοση της EMI
• Χαμηλής ισχύος κατανάλωση
• Κατηγορία Ι ασφάλεια προτύπου IEC-60825 λέιζερ υποχωρητική
• Λειτουργούσα θερμοκρασία περίπτωσης: Πρότυπα: -5°C~70°C
• RoHS6 υποχωρητικός

Εφαρμογή

• Παθητικά οπτικά δίκτυα Ethernet Gigabit (GEPON)

• FTTx

Πρότυπα

• Συμμορφώνεται με την πολλών πηγών συμφωνία SFP (MSA) SFF-8074i
• Συμμορφώνεται με IEEE 802.3ah
• Συμμορφώνεται με τη FCC 47 μέρος 15, κατηγορία Ψ CFR
• Συμμορφώνεται με το FDA 21 CFR 1040,10 και 1040,11 εκτός από τις αποκλίσεις σύμφωνα με την ειδοποίηση No.50 λέιζερ, που χρονολογείται στις 24 Ιουνίου 2007
• Συμμορφώνεται με sff-8472
• Συμβατό σύστημα με την ταξινόμηση Class2 ευαισθησίας TR-nwt-000870 4,1 ESD.
• Συμβατό σύστημα με τον GR-468-ΠΥΡΗΝΑ Telcordia

Διαταγή των πληροφοριών

Συμβατότητα

Οι οπτικές ενότητες του όλου Gigaopto είναι ανοικτός-πηγή και μπορούν να κωδικοποιηθούν για να είναι πλήρως - συμβατό σύστημα με πολλές ιδιαίτερα δημοφιλείς οπτικές συσκευές. Για αυτό το προϊόν (EPON OLT PX20+ SFP 1.25G TX1490nm/RX1310nm) παρακαλώ αναφερθείτε στον ακόλουθο πίνακα συμβατότητας. Εάν θα θέλατε περισσότερες πληροφορίες για τη συμβατότητα, παρακαλώ αισθανθείτε ελεύθερος να μας έρθει σε επαφή με.

Καθορισμός καρφιτσών

Χαρακτηριστικό κύκλωμα εφαρμογής

Περίληψη συσκευασίας

Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
