Λεπτομέρειες:
|
| Όνομα προϊόντων: | Συμβατός πομποδέκτης της Cisco | Στοιχείο-ποσοστό: | 10.3125Gbps |
|---|---|---|---|
| Μήκος κύματος: | 1270~1610nm | Μετάδοση: | 10km |
| Οπτικός προϋπολογισμός: | 10dB | Εφαρμογή: | κέντρο δεδομένων, 10G Ethernet |
| Επισημαίνω: | 1610nm οπτικοί πομποδέκτες της Cisco,Οπτικοί πομποδέκτες SMF Cisco,συμβατοί πομποδέκτες 10km CISCO |
||

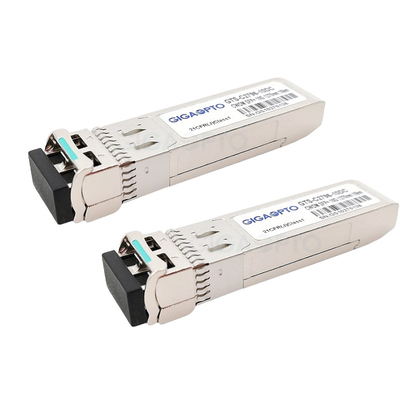

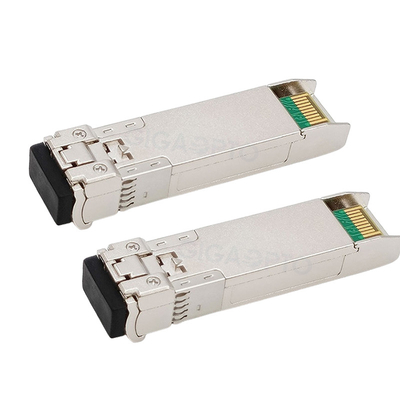

συμβατοί οπτικοί πομποδέκτες SMF 10km 10Gbps SFP+ 1270~1610nm Cisco για CWDM-SFP10G-ΧΧ-10
Περιγραφή προϊόντων της σειράς 10G SFP+ CWDM LR (1270~1610) NM
Αυτό το καυτός-pluggable 10Gbps Cisco CWDM-SFP10G-ΧΧ-10 συμβατός πομποδέκτης παρέχει μια υψηλή ικανότητα, υψηλές λύσεις επικοινωνίας εύρους ζώνης για τα πολλαπλασιασμένα οπτικά δίκτυα. Αυτή η ενότητα πομποδεκτών CWDM SFP+ σχεδιάζεται για 10 συνδέσεις Gigabit Ethernet επάνω με 10km πέρα από τη single-mode ίνα διπλός-σκελών.
Χαρακτηρίζει έναν ιδιαίτερα αξιόπιστο φωτοανιχνευτή συσκευών αποστολής σημάτων και ΚΑΡΦΙΤΣΏΝ CWDM DFB σε έναν διπλό οπτικό συνδετήρα LC. Υπάρχουν 18 κεντρικά μήκη κύματος διαθέσιμο από το 1270 NM σε 1610nm με κάθε βήμα 20nm. Ένας εγγυημένος ελάχιστος οπτικός προϋπολογισμός συνδέσεων 10 DB προσφέρεται.
Ο πομποδέκτης CWDM-SFP10G-ΧΧ-10 είναι υποχωρητικός με sff-8431, sff-8432 και IEEE 802.3ae 10gbase-LR και 10G το κανάλι ινών. Οι ψηφιακές λειτουργίες διαγνωστικών είναι διαθέσιμες μέσω μιας τμηματικής διεπαφής 2 καλωδίων, όπως διευκρινίζονται σε sff-8472.
Λειτουργική προδιαγραφή
| Συμβατό εμπορικό σήμα | Cisco | P/N (αριθμός μερών) | CWDM-SFP10G-ΧΧ-10 |
| Προμηθευτής | Gigaopto | Ποσοστό στοιχείων (GBP) | 10.3 Gb/s |
| Μήκος κύματος | 1270nm~1610nm | Προσιτότητα | 10km |
| Διεπαφή | Διπλό LC | Τύπος μέσων | G.652 SMF |
| Συσκευή αποστολής σημάτων | CWDM DFB | Δέκτης | ΚΑΡΦΙΤΣΑ |
| Ανεφοδιασμός τάσης | 3.3V | Ευαισθησία Rx | <-14> |
| TX δύναμη παραγωγής (dBm) | -6~+0.5dBm | Δύναμη εισαγωγής κορεσμού | <0> |
| Προϋπολογισμός δύναμης (DB) | 8,4 DB | Αναλογία εξάλειψης | >3,5 DB |
| Διασκεδασμός δύναμης | <1> | Θερμοκρασία | 0 σε 70°C (32 σε 158°F) |
| DOM/DDM | Υποστήριξη | OEM/ODM | Υποστηριγμένος |
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή | CWDM/CH | Προσιτότητα (χλμ) | Συνδετήρας | Χρώμα συρτών |
| Cwdm-sfp10g-1270-10 | SFP+ 10Gbps Cisco CWDM LR | 1270nm | 10km | LC ντούμπλεξ | Ανοικτό μωβ |
| Cwdm-sfp10g-1290-10 | SFP+ 10Gbps Cisco CWDM LR | 1290nm | 10km | LC ντούμπλεξ | Μπλε ουρανού |
| Cwdm-sfp10g-1310-10 | SFP+ 10Gbps Cisco CWDM LR | 1310nm | 10km | LC ντούμπλεξ | Κιτρινοπράσινος |
| Cwdm-sfp10g-1330-10 | SFP+ 10Gbps Cisco CWDM LR | 1330nm | 10km | LC ντούμπλεξ | Κίτρινο Ocher |
| Cwdm-sfp10g-1350-10 | SFP+ 10Gbps Cisco CWDM LR | 1350nm | 10km | LC ντούμπλεξ | Ροζ |
| Cwdm-sfp10g-1370-10 | SFP+ 10Gbps Cisco CWDM LR | 1370nm | 10km | LC ντούμπλεξ | Μπεζ |
| Cwdm-sfp10g-1390-10 | SFP+ 10Gbps Cisco CWDM LR | 1390nm | 10km | LC ντούμπλεξ | Άσπρος |
| Cwdm-sfp10g-1410-10 | SFP+ 10Gbps Cisco CWDM LR | 1410nm | 10km | LC ντούμπλεξ | Ασήμι |
| Cwdm-sfp10g-1430-10 | SFP+ 10Gbps Cisco CWDM LR | 1430nm | 10km | LC ντούμπλεξ | Μαύρος |
| Cwdm-sfp10g-1450-10 | SFP+ 10Gbps Cisco CWDM LR | 1450nm | 10km | LC ντούμπλεξ | Κίτρινο πορτοκάλι |
| Cwdm-sfp10g-1470-10 | SFP+ 10Gbps Cisco CWDM LR | 1470nm | 10km | LC ντούμπλεξ | Γκρίζος |
| Cwdm-sfp10g-1490-10 | SFP+ 10Gbps Cisco CWDM LR | 1490nm | 10km | LC ντούμπλεξ | Πτυχή |
| Cwdm-sfp10g-1510-10 | SFP+ 10Gbps Cisco CWDM LR | 1510nm | 10km | LC ντούμπλεξ | Μπλε |
| Cwdm-sfp10g-1530-10 | SFP+ 10Gbps Cisco CWDM LR | 1530nm | 10km | LC ντούμπλεξ | Πράσινος |
| Cwdm-sfp10g-1550-10 | SFP+ 10Gbps Cisco CWDM LR | 1550nm | 10km | LC ντούμπλεξ | Κίτρινος |
| Cwdm-sfp10g-1570-10 | SFP+ 10Gbps Cisco CWDM LR | 1570nm | 10km | LC ντούμπλεξ | Πορτοκάλι |
| Cwdm-sfp10g-1590-10 | SFP+ 10Gbps Cisco CWDM LR | 1590nm | 10km | LC ντούμπλεξ | Κόκκινος |
| Cwdm-sfp10g-1610-10 | SFP+ 10Gbps Cisco CWDM LR | 1610nm | 10km | LC ντούμπλεξ | Καφετής |
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Πρότυπα
Οπτικά χαρακτηριστικά
| Οπτικά χαρακτηριστικά συσκευών αποστολής σημάτων | |||||||
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | |
| Μέση δύναμη παραγωγής | ΙΚΤΑΛΟΥΡΟΣ | -6 | 0,5 | dBm | |||
| Κεντρικό μήκος κύματος | λc | λc-6 | λc | λc+7.5 | NM | 1 | |
| Πλάτος φάσματος (- 20dB) | ∆λ | 1 | NM | ||||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | ||||
| Αναλογία εξάλειψης | ER | 3.5 | DB | ||||
| Σχετικός θόρυβος έντασης | RIN | -128 | dB/Hz | ||||
| Οπτική επιστροφής απώλεια | 12 | DB | |||||
| Συσκευή αποστολής σημάτων και ποινική ρήτρα διασποράς | TDP | 3.2 | DB | ||||
| Συσκευή αποστολής σημάτων ΑΠΟ τη δύναμη | POFF | -45 | dBm | ||||
| Διάγραμμα ματιών παραγωγής | Συμμορφώνεται με IEEE802.3ae | ||||||
| Οπτικά χαρακτηριστικά δεκτών | |||||||
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | |
| Κεντρικό μήκος κύματος | λc | 1260 | 1620 | NM | |||
| Ευαισθησία δεκτών | PSEN | -14.4 | dBm | 2 | |||
| Δύναμη κορεσμού εισαγωγής (υπερφόρτωση) | PSAT | 0,5 | dBm | ||||
| Συντελεστής ανάκλασης δεκτών | -12 | DB | |||||
| Το Los de-βεβαιώνει το επίπεδο | LOSD | -17 | dBm | ||||
| Το Los βεβαιώνει το επίπεδο | LOSA | -30 | dBm | ||||
| Υστέρηση Los | HYS | 0,5 | 6 | DB | |||
Σημείωση 1. Μήκος κύματοςαπό το 1270NMITU-τG.694.2CWDMσε1610nm, κάθεβήμα20nm.
Σημείωση 2. ΜετρημένοςμεέναPRBS231 - 1 σχέδιο δοκιμής, @10.3125Gbps, τζίτζιφο-12<10>.
