Λεπτομέρειες:
|
| Όνομα: | Συμβατός πομποδέκτης της Cisco | Μήκος κύματος: | 1550nm |
|---|---|---|---|
| Μετάδοση καλωδίων: | 100KM | Οπτικός προϋπολογισμός: | 24dB |
| Διεπαφή: | LC ντούμπλεξ | λέξεις κλειδιά: | Cisco SFP 10G ZR100 |
| Επισημαίνω: | ενότητα πομποδεκτών ινών 100km,1550nm ενότητα πομποδεκτών ινών,Cisco συμβατό SFP-10g-ZR100 |
||

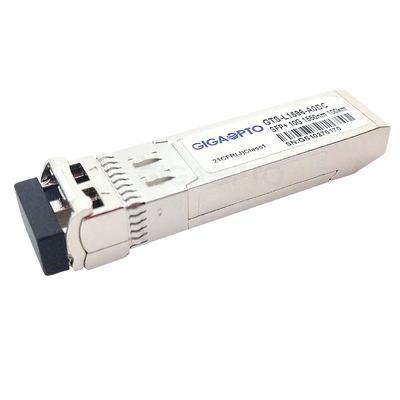

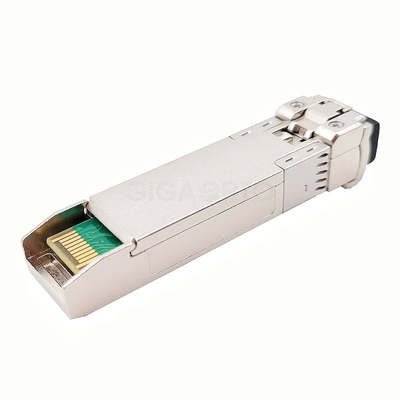

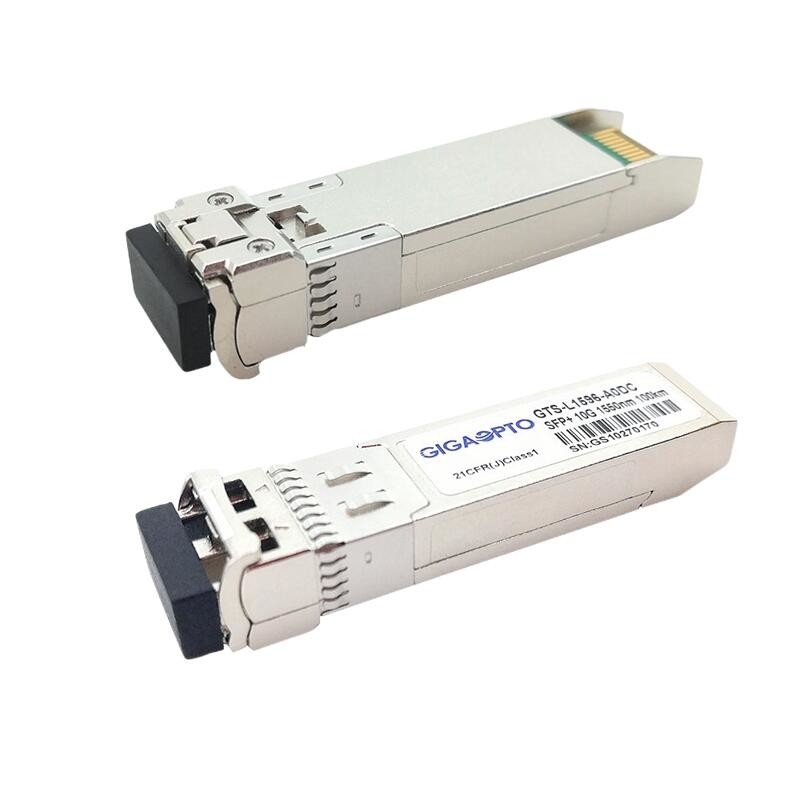

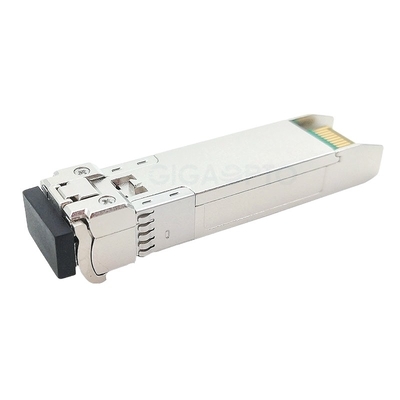

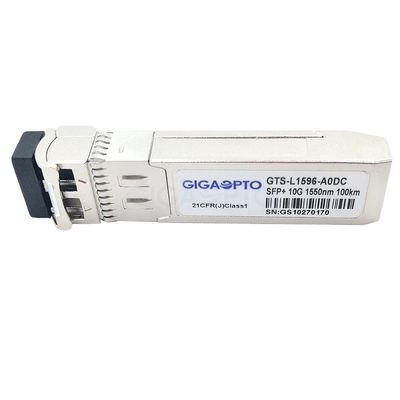

10GBASE eZR 100 συμβατή ενότητα πομποδεκτών ινώνχλμ 1550nm Cisco για SFP-10g-ZR100
Περιγραφή της ενότητας πομποδεκτών ινών της Cisco SFP 10G ZR100
Αυτή η συμβατή ενότητα πομποδεκτών ινών της Cisco SFP-10g-ZR100 είναι μια υψηλής απόδοσης και οικονομικώς αποδοτική ενότητα πομποδεκτών 10Gb/s SFP+ eZR για 10 συνδέσεις Gigabit Ethernet επάνω σε μια εξαιρετικά-μακριά απόσταση 100km πέρα από την ενιαία ίνα τρόπου που χρησιμοποιεί ένα μήκος κύματος 1550nm.
Αυτή η ενότητα SFP-10g-ZR100 συμμορφώνεται με προδιαγραφές SFP+ MSA (sff-8431, sff-8432, sff-8472), 10 προδιαγραφές Gigabit Ethernet (10GBASE-ZR/ZW ανά IEEE 802.3ae), και τα πρότυπα καναλιών ινών 10G. Ο ψηφιακός έλεγχος διαγνωστικών είναι διαθέσιμος μέσω μιας τμηματικής διεπαφής 2 καλωδίων, όπως διευκρινίζεται σε sff-8472.
Αυτό το SFP-10g-zr είναι ικανό για να διασυνδέσει με το ευρύ φάσμα του εξοπλισμού δικτύων της Cisco χωρίς ραφή, όπως η Cisco 3100 σειρές της WS, Cisco 4500 σειρές της WS, Cisco 4900 σειρές, Cisco 5700 σειρές αέρα, Cisco 6000, Cisco 6800 σειρές, σειρά της Cisco C6800, δεσμός της Cisco 2000 σειρά, δεσμός της Cisco 3000 σειρές, δεσμός της Cisco 5000 σειρές, δεσμός της Cisco 7000 σειρές, δεσμός της Cisco 9000 σειρές, σειρές της Cisco WS-C2960S, σειρές της Cisco WS-C3560E, σειρές της Cisco UCS και κ.λπ.
Προδιαγραφή της ενότητας πομποδεκτών ινών της Cisco SFP 10G ZR100
| Συμβατό εμπορικό σήμα | Cisco | P/N (αριθμός μερών) | SFP-10g-ZR100 |
| Προμηθευτής | Gigaopto | Τύπος | 10Gbps SFP+ |
| Μήκος κύματος | 1550nm | Απόσταση καλωδίων | 100km |
| Συσκευή αποστολής σημάτων | Λέιζερ EML | Δέκτης | APD |
| TX δύναμη παραγωγής | 1~5dBm | RX ευαισθησία | < -25dBm=""> |
| Δύναμη-προϋπολογισμός | 26dB | Αναλογία εξάλειψης | >8.2dB |
| Κατανάλωση ισχύος | ≤1.8W | Υπερφόρτωση | >-6dBm |
| Υποστήριξη DOM | Ναι | Σειρά θερμοκρασίας | 0 σε 70°C |
| OEM/ODM | Υποστηριγμένος | Εξουσιοδότηση | 3 έτη |
Ειδοποίηση: Όταν ο πομποδέκτης μακρύς-προσιτότητας χρησιμοποιείται στη μετάδοση κοντός-απόστασης, παρακαλώ ταιριαγμένος με τον κατάλληλο εξασθενητή σύμφωνα με τον πίνακα.
| Απόσταση | ≤ 10km | ≤ 30km | ≤ 50km |
| Εξασθενητής | 12dB | 10dB | 5dB |
Χαρακτηριστικά γνωρίσματα της ενότητας πομποδεκτών ινών της Cisco SFP 10G ZR100
Εφαρμογή της ενότητας πομποδεκτών ινών της Cisco SFP 10G ZR100
Ηλεκτρικά και οπτικά χαρακτηριστικά της ενότητας πομποδεκτών ινών της Cisco SFP 10G ZR100
| SFP-10g-ER100 ηλεκτρικά χαρακτηριστικά | ||||||
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις |
| Συνολικό ρεύμα ανεφοδιασμού | ICC | 300 | μΑ | |||
| Συσκευή αποστολής σημάτων | ||||||
| Διαφορική τάση εισαγωγής συσκευών αποστολής σημάτων | 180 | 1200 | MV | |||
| Τάση παραγωγής Tx_Fault - υψηλή | VOH | 2.4 | Vcc | Β | LVTTL | |
| Τάση παραγωγής Tx_Fault - χαμηλή | Ένταση | 0 | 0,4 | Β | LVTTL | |
| Τάση εισαγωγής Tx_Disable - υψηλή | VIH | 2 | Vcc | Β | LVTTL | |
| Τάση εισαγωγής Tx_Disable - χαμηλή | VIL | 0 | 0,8 | Β | LVTTL | |
| Διαφορική σύνθετη αντίσταση εισαγωγής | 90 | 100 | 110 | Ω | ||
| Δέκτης | ||||||
| Διαφορική τάση παραγωγής δεκτών | 300 | 850 | MV | |||
| Τάση παραγωγής Los - υψηλή | VOH | 2.4 | Vcc | Β | LVTTL | |
| Τάση παραγωγής Los - χαμηλή | Ένταση | 0 | 0,4 | Β | LVTTL | |
| Διαφορική σύνθετη αντίσταση παραγωγής | 90 | 100 | 110 | Ω | ||
| SFP-10g-ER100 οπτικά χαρακτηριστικά συσκευών αποστολής σημάτων | |||||||
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | |
| Μέση δύναμη παραγωγής | ΙΚΤΑΛΟΥΡΟΣ | 1 | 5 | dBm | |||
| Κεντρικό μήκος κύματος | λc | 1530 | 1550 | 1565 | NM | ||
| Φασματικό πλάτος (- 20dB) | ∆λ | 1 | NM | ||||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | ||||
| Αναλογία εξάλειψης | ER | 8.2 | DB | ||||
| Σχετικός θόρυβος έντασης | RIN | -128 | dB/Hz | ||||
| Οπτικός χρόνος ανόδου/πτώση | TR/TF | 28 | 50 | CP | |||
| Συσκευή αποστολής σημάτων και ποινική ρήτρα διασποράς | TDP | 2 | DB | ||||
| Συσκευή αποστολής σημάτων ΑΠΟ τη δύναμη | POFF | -30 | dBm | ||||
| Διάγραμμα ματιών παραγωγής | Συμμορφώνεται με IEEE802.3ae | ||||||
| Οπτικά χαρακτηριστικά δεκτών | |||||||
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | |
| Κεντρικό μήκος κύματος | λc | 1260 | 1610 | NM | |||
| Ευαισθησία δεκτών | PSEN | -25 | dBm | 1 | |||
| Δύναμη κορεσμού εισαγωγής (υπερφόρτωση) | PSAT | -6 | dBm | ||||
| Συντελεστής ανάκλασης δεκτών | -12 | DB | |||||
| Το Los de-βεβαιώνει το επίπεδο | LOSD | -26 | dBm | ||||
| Το Los βεβαιώνει το επίπεδο | LOSA | -38 | dBm | ||||
| Υστέρηση Los | HYS | 0,5 | 6 | DB | |||
Σημείωση 1. Μετρημένοςμεprbs231-1 σχέδιο, @10.3125Gbps, ER=8.2dB, BER=1x10-12.
Περίληψη συσκευασίας της ενότητας πομποδεκτών ινών της Cisco SFP 10G ZR100
Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
FAQ
Q: Ανταλλάσσετε την επιχείρηση ή τον κατασκευαστή;
Είμαστε αρχικός κατασκευαστής. Μπορούμε να κάνουμε επιχειρήσεις OEM/ODM. Η επιχείρησή μας παράγει κυρίως τον πομποδέκτη SFP.
Q: Ποια είναι τα κύρια προϊόντα σας;
PON, το SFP, SFP+, SFP28, QSFP+, QSFP28, CFP/CFP2/CFP4, FC, το τηλεοπτικό SFP, 1x9, XFP, x2, Xenpak, οι οπτικές σειρές πομποδεκτών SFF, καθώς επίσης και το ενεργό οπτικό καλώδιο, κατευθύνουν το καλώδιο συνδέσεων, OSA και ούτω καθεξής. κ.λπ.
Q: Γιατί επιλέξτε GigaOpto;
1. Γρήγορη παράδοση και αξιοπρόσεκτες υπηρεσίες
2. Ανταγωνιστικές τιμές πώλησης
3. Πλούσια εμπειρία σε cOem & συνεργασία ODM
4. νέα υλικά 100% για την παραγωγή και την αξιόπιστη ποιότητα 100%
Q: Πώς μπορείτε να εξασφαλίσετε την ποιότητα;
Το GigaOpto έχει την πλούσια εμπειρία στην παροχή της εμπιστευμένης ποιοτικής υπηρεσίας στους πελάτες, ένα τέλειο ποιοτικό σύστημα διαχείρισης, τα όλα προϊόντα μας ήταν 100% που εξετάστηκαν πριν από την αποστολή.
Q: Τι γίνεται με την εξουσιοδότηση αυτής της ενότητας πομποδεκτών ινών της Cisco SFP 10G ZR100;
τριών ετών εξουσιοδότηση για τα νέα προϊόντα, και τεχνική υποστήριξη διάρκειας ζωής.
Q: Μπορώ να έχω μια διαταγή δειγμάτων; Ποιο είναι MOQ σας για αυτήν την ενότητα πομποδεκτών ινών της Cisco SFP 10G ZR100;
Ναι, μια διαταγή δειγμάτων είναι διαθέσιμη για την ποιότητά σας δοκιμής και ελέγχου. Τα μικτά δείγματα είναι αποδεκτά, MOQ μας είναι ακριβώς ενός κομματιού.
Q: Θα μπορούσα να χρησιμοποιήσω το λογότυπο, την ετικέτα και τη συσκευασία μας σε αυτήν την ενότητα πομποδεκτών ινών της Cisco SFP 10G ZR100;
Ναι, μπορούμε να σας βοηθήσουμε για να εμπορευτούμε το εμπορικό σήμα σας 3$ων πομποδεκτών κομμάτων
Προσαρμογή cOem: Το ΛΟΓΟΤΥΠΟ σας (μαρκάρισμα) P/N σας (μαρκάρισμα) S/N σας (μαρκάρισμα)
Πληροφορίες EEPROM: Όνομα προμηθευτών: προσάρμοσε τις πληροφορίες σας P/N: προσάρμοσε τις πληροφορίες σας S/N: προσάρμοσε τις πληροφορίες σας.
Q: Ποιοι είναι οι όροι πληρωμής σας για αυτήν την ενότητα πομποδεκτών ινών της Cisco SFP 10G ZR100;
Δεχόμαστε T/T, τη Western Union, Paypal, L/C, κ.λπ. Για τα δείγματα: 100% πληρωμή. Επίσημη διαταγή: 30%as κατάθεση, πληρωμή ισορροπίας 70% πριν από την αποστολή. Το Gigaopto μπορεί να είναι σε θέση να συμφωνήσει με τους πιό εύκαμπτους όρους με τους κανονικούς πελάτες ή τους πελάτες με τις ειδικές μεγάλες διαταγές ή τα προϊόντα.
Q: Πώς στέλνετε τα αγαθά και πόσο καιρό παίρνει για να φθάσει;
Στέλνουμε συνήθως από DHL, το UPS, τη Fedex ή TNT. Διαρκεί συνήθως 3-5 ημέρες για να φθάσει.
