Λεπτομέρειες:
|
| Όνομα προϊόντων: | Συμβατός πομποδέκτης της Cisco | Μήκος κύματος: | 1550nm |
|---|---|---|---|
| Απόσταση: | 80km | Συστατικό: | EML+APD |
| Εφαρμογή: | 10G Ethernet | λέξεις κλειδιά: | SFP-10g-zr της Cisco |
| Επισημαίνω: | 10gbase-zr συμβατοί πομποδέκτες της Cisco,Συμβατοί πομποδέκτες 1550nm της Cisco,SFP-10G-ZR SMF |
||

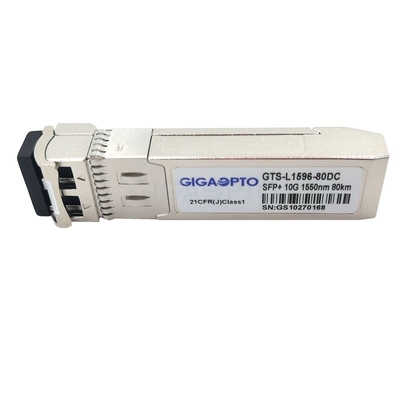

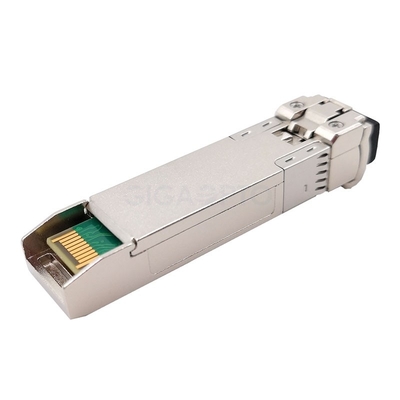

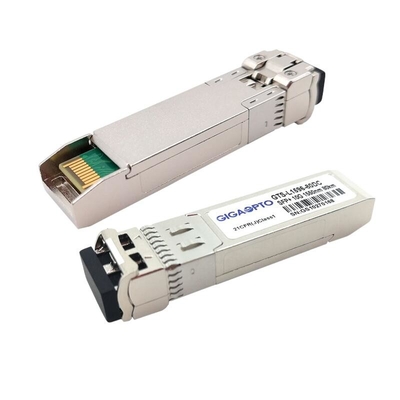

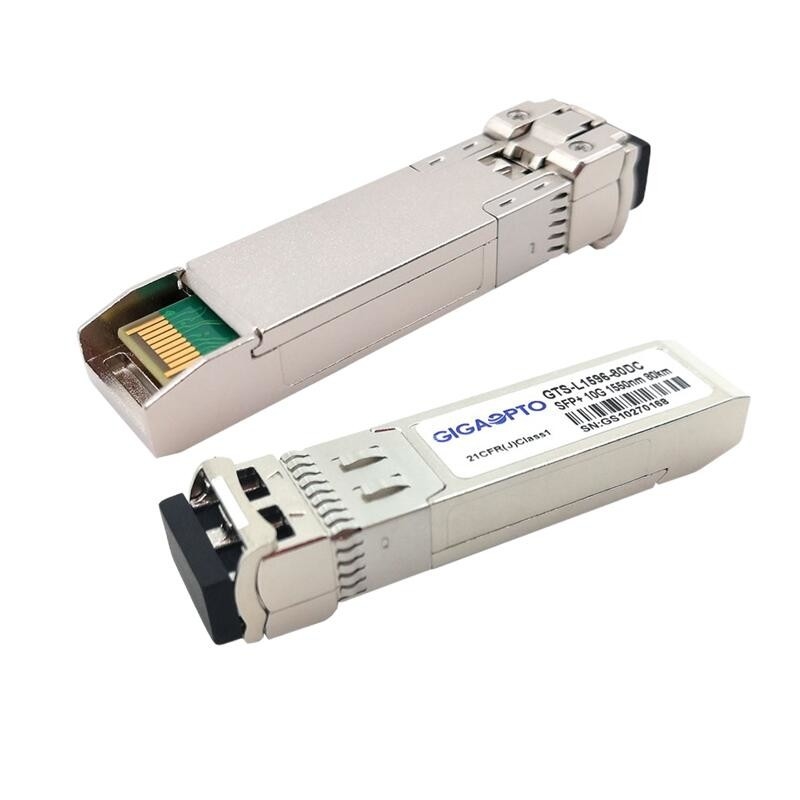

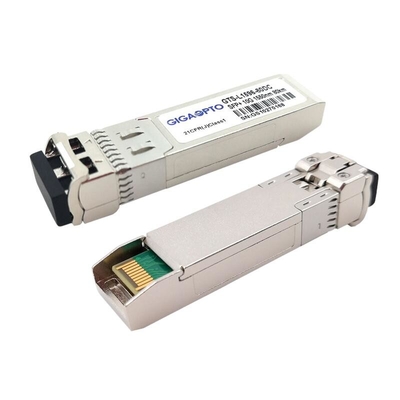

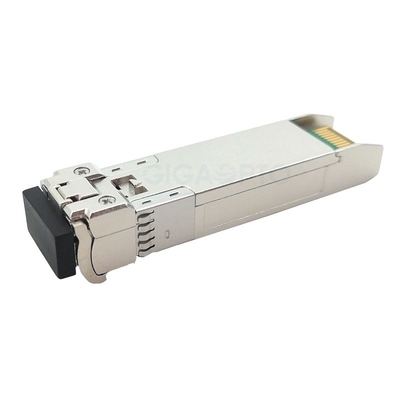

συμβατός πομποδέκτης 80km SMF 10gbase-zr Cisco 1550nm για το SFP-10g-zr
Περιγραφή του συμβατού πομποδέκτη SFP-10g-zr της Cisco
Αυτός ο συμβατός πομποδέκτης δικτύων SFP-10g-zr της Cisco παρέχει τη ρυθμοαπόδοση 10GBase-ZR/ZW (10.3125Gbps/9.953Gbps) μέχρι 80km πέρα από G.652 το διπλό οπτικό καλώδιο ινών ινών single-mode (SMF) χρησιμοποιώντας ένα μήκος κύματος 1550nm μέσω ενός συνδετήρα LC.
Αυτή η ενότητα SFP-10g-zr αποτελείται από τρία τμήματα: μια κορυφαία ποιότητα 1550nm δρόσισε τη συσκευή αποστολής σημάτων λέιζερ EML και μια φωτοδίοδο APD που ενσωματώθηκε με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και η μονάδα ελέγχου MCU, όλες οι ενότητες ικανοποιεί την κατηγορία 1 απαιτήσεις ασφάλειας λέιζερ.
Η ενότητα συμμορφώνεται με προδιαγραφές SFP+ MSA (sff-8431, sff-8432, sff-8472), 10 προδιαγραφές Gigabit Ethernet (10GBASE-ZR/ZW ανά IEEE 802.3ae), και τα πρότυπα καναλιών ινών 10G. Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων.
Ο ψηφιακός έλεγχος διαγνωστικών είναι διαθέσιμος μέσω μιας τμηματικής διεπαφής 2 καλωδίων, όπως διευκρινίζεται σε sff-8472. Χαρακτηρίζοντας τη χαμηλής ισχύος κατανάλωση, η υψηλή ταχύτητα, αυτός ο πομποδέκτης SFP-10g-zr είναι ιδανική για το κέντρο δεδομένων, 10G Ethernet και το κανάλι κ.λπ. ινών.
Κάθε πομποδέκτης είναι 100% που επιθεωρείται οπτικά και που εξετάζεται για την ποιότητα, την αξιοπιστία και τη συμβατότητα πρίν στέλνει. Αυτό το SFP-10g-zr είναι ικανό για να διασυνδέσει με το ευρύ φάσμα του εξοπλισμού δικτύων της Cisco χωρίς ραφή, όπως η Cisco 3100 σειρές της WS, Cisco 4500 σειρές της WS, Cisco 4900 σειρές, Cisco 5700 σειρές αέρα, Cisco 6000, Cisco 6800 σειρές, σειρά της Cisco C6800, δεσμός της Cisco 2000 σειρά, δεσμός της Cisco 3000 σειρές, δεσμός της Cisco 5000 σειρές, δεσμός της Cisco 7000 σειρές, δεσμός της Cisco 9000 σειρές, σειρές της Cisco WS-C2960S, σειρές της Cisco WS-C3560E, σειρές της Cisco UCS και κ.λπ.
Προδιαγραφή του συμβατού πομποδέκτη SFP-10g-zr της Cisco
| Συμβατό εμπορικό σήμα | Cisco | P/N (αριθμός μερών) | SFP-10g-zr |
| Προμηθευτής | Gigaopto | Τύπος | 10Gbps SFP+ |
| Μήκος κύματος | 1550nm | Προσιτότητα καλωδίων | 80km @ G.652 |
| Διεπαφή | LC | Τύπος καλωδίων | SMF |
| Τύπος LD | Λέιζερ EML | PD τύπος | APD |
| TX δύναμη παραγωγής | 0~5dBm | RX ευαισθησία | < -23dBm=""> |
| Οπτικός-προϋπολογισμός (DB) | 23dB | Αναλογία αποσπάσματος | >9dB |
| Κατανάλωση ισχύος | ≤1.5W | Υπερφόρτωση κορεσμού | >-7dBm |
| Υποστήριξη DOM | Ναι | Σειρά θερμοκρασίας | 0 σε 70°C |
Ειδοποίηση: Όταν ο πομποδέκτης μακρύς-προσιτότητας χρησιμοποιείται στη μετάδοση κοντός-απόστασης, παρακαλώ ταιριαγμένος με τον κατάλληλο εξασθενητή σύμφωνα με τον πίνακα.
| Απόσταση | ≤ 10km | ≤ 30km | ≤ 50km |
| Εξασθενητής | 12dB | 10dB | 5dB |
Χαρακτηριστικά γνωρίσματα του συμβατού πομποδέκτη SFP-10g-zr της Cisco
Εφαρμογή του συμβατού πομποδέκτη SFP-10g-zr της Cisco
Ηλεκτρικά και οπτικά χαρακτηριστικά του συμβατού πομποδέκτη SFP-10g-zr της Cisco
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | |
| Συσκευή αποστολής σημάτων | |||||||
| Κεντρικό μήκος κύματος | λc | 1530 | 1550 | 1565 | NM | ||
| Φασματικό πλάτος (- 20dB) | Δλ | 1 | NM | ||||
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | - | DB | |||
| Μέση δύναμη παραγωγής | Ικτάλουρος | 0 | +4 | dBm | 1 | ||
| Αναλογία εξάλειψης | ER | 6.0 | DB | ||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 180 | 850 | MV | 2 | ||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | ||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | |||
| Επιτρέψτε | 0 | 0,8 | Β | ||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | |||
| Κανονικός | 0 | 0,8 | Β | ||||
| Δέκτης | |||||||
| Κεντρικό μήκος κύματος | λc | 1260 | 1600 | NM | |||
| Ευαισθησία δεκτών | -23 | dBm | 3 | ||||
| Υπερφόρτωση δεκτών | -7 | dBm | 3 | ||||
| Το Los de-βεβαιώνει | LOSD | -24 | dBm | ||||
| Το Los βεβαιώνει | LOSA | -35 | dBm | ||||
| Υστέρηση Los | 0,5 | 4 | DB | ||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 300 | 900 | MV | 4 | ||
|
Los |
Υψηλός | 2.0 | Vcc | Β | |||
| Χαμηλός | 0,8 | Β | |||||
Σημειώσεις:
1. Η οπτική δύναμη προωθείται σε SMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @10.312Gbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 231-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
Μηχανικές διαστάσεις του συμβατού πομποδέκτη SFP-10g-zr της Cisco
Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
FAQ
Q: Είστε εργοστάσιο ή εμπορική επιχείρηση;
Η Co. τεχνολογίας GigaOpto Shenzhen, ΕΠΕ είναι ειδικευμένος κατασκευαστής των οπτικών πομποδεκτών από 155Mbps σε 100Gbps, που καλύπτουν PON, το SFP, SFP+, SFP28, QSFP+, QSFP28, CFP/CFP2/CFP4, FC, το τηλεοπτικό SFP, 1x9, XFP, x2, Xenpak, την οπτική σειρά πομποδεκτών SFF, καθώς επίσης και το ενεργό οπτικό καλώδιο, άμεσο καλώδιο συνδέσεων, OSA και ούτω καθεξής. κ.λπ.
Q: Μπορώ να έχω μια διαταγή δειγμάτων; Ποιο είναι MOQ σας για το συμβατό πομποδέκτη SFP-10g-zr της Cisco;
Ναι, χαιρετίζουμε τις διαταγές δειγμάτων να εξετάσουμε και να ελέγξουμε την ποιότητα. Τα μικτά δείγματα είναι αποδεκτά, δεν έχουμε MOQ, 1 δείγμα είναι διαθέσιμο.
Q: Είναι οι πομποδέκτες σας συμβατοί;
Ναι, οι συμβατές οπτικές ενότητές μας όλη η δοκιμή για τη συμβατότητα σε ποικίλα διαφορετικά εμπορικά σήματα του εξοπλισμού δικτύων όπως η Cisco, ιουνίπερος, HP, Huawei, Alcatel-λαμπρός, H3C και περισσότεροι.
Q: Πώς μπορείτε να εξασφαλίσετε την ποιότητα αυτού του συμβατού πομποδέκτη SFP-10g-zr της Cisco;
Το GigaOpto έχει την πλούσια εμπειρία στην παροχή της εμπιστευμένης ποιοτικής υπηρεσίας στους πελάτες, ένα τέλειο ποιοτικό σύστημα διαχείρισης, τα όλα προϊόντα μας ήταν 100% που εξετάστηκαν πριν από την αποστολή.
Q: Ποια είναι η λειτουργούσα σειρά θερμοκρασίας του συμβατού πομποδέκτη SFP-10g-zr της Cisco;
Εμπορική σειρά θερμοκρασίας (COM.): 0 σε 70℃
Εκτεταμένη σειρά θερμοκρασίας (απόσπασμα): - 20 σε 85℃
Βιομηχανική σειρά θερμοκρασίας (IND.):: - 40 σε 85℃
Q: Μπορείτε να δεχτείτε τις διαταγές OEM/ODM;
Ναι, παρακαλώ μας στείλετε μια έρευνα σε έτσι ώστε μπορούμε να διοργανώσουμε μια λεπτομερή συζήτηση.
Q: Ποια είναι η χρονική ανοχή του συμβατού πομποδέκτη SFP-10g-zr της Cisco;
Για τα συνηθισμένα προϊόντα, κρατάμε το απόθεμα, θα μπορούσαμε να στείλουμε περίπου 3 ημέρες μετά από να λάβουμε την πληρωμή. Για τις μεγάλες ποσότητες και τα ειδικά προϊόντα, παρακαλώ ελέγξτε τη χρονική ανοχή με τον αντιπρόσωπο πωλήσεών μας.
Q: Ποια είναι η υπηρεσία μεταπωλήσεών σας;
Όλοι οι πελάτες μας μπορούν να πάρουν τρία έτη ποιοτικής εξουσιοδότησης και τεχνική υποστήριξη διάρκειας ζωής.
