Λεπτομέρειες:
|
| Όνομα: | SFP+ πομποδέκτης της Cisco | Μήκος κύματος: | 1550nm |
|---|---|---|---|
| Απόσταση: | 40km | Συνδετήρας: | LC |
| Προϋπολογισμός δύναμης: | 15dB | Εφαρμογή: | 10G Ethernet/κανάλι ινών |
| Επισημαίνω: | 1550nm ενότητες πομποδεκτών της Cisco,10Gbase-ER ενότητες πομποδεκτών της Cisco,Συμβατοί πομποδέκτες της FCC CISCO |
||

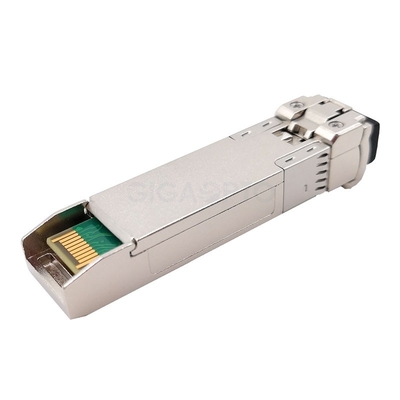

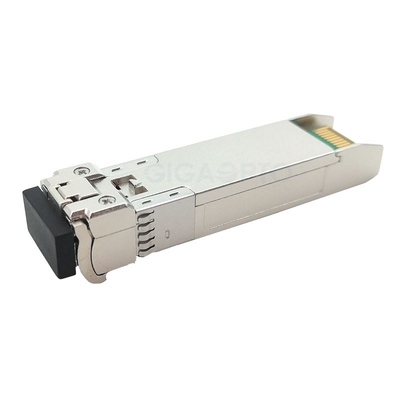

συμβατές ενότητες πομποδεκτών 1550nm 10Gbase-ER Cisco για το SFP-10g-ER
Περιγραφή των συμβατών ενοτήτων πομποδεκτών της Cisco για το SFP-10g-ER
Αυτός ο συμβατός οπτικός πομποδέκτης της Cisco SFP-10g-ER κατασκευάζεται με τα υψηλής ποιότητας συστατικά και εξετάζεται αυστηρά για να ανταποκριθεί ή να υπερβεί στις αρχικές προδιαγραφές κατασκευαστών και βελτιστοποιείται για τις εφαρμογές δικτύων κέντρων δεδομένων. Παρέχει τη ρυθμοαπόδοση 10GBase-ER/EW (10.3125Gbps/9.953Gbps) μέχρι 40km πέρα από G.652 το διπλό οπτικό καλώδιο ινών ινών single-mode (SMF) χρησιμοποιώντας ένα μήκος κύματος 1550nm μέσω ενός συνδετήρα LC.
Αυτή η ενότητα SFP-10g-ER αποτελείται από το λέιζερ 1550 EML, ΚΑΡΦΊΤΣΑ InGaAs και ο προενισχυτής σε ένα υψηλός-ενσωματωμένο οπτικό υποσυγκρότημα, όλες οι ενότητες ικανοποιεί την κατηγορία 1 ασφάλεια λέιζερ.
Ο ψηφιακός διαγνωστικός έλεγχος (DDM/DOM) είναι διαθέσιμος μέσω μιας τμηματικής διεπαφής 2 καλωδίων, όπως διευκρινίζεται σε sff-8472, η οποία παρέχει το σε πραγματικό χρόνο έλεγχο της θερμοκρασίας πομποδεκτών, της προκατειλημμένης τρέχουσας, οπτικής ισχύος λέιζερ, της λαμβανόμενων οπτικών ισχύος και της τάσης ανεφοδιασμού πομποδεκτών
Αυτή η οπτική ενότητα SFP-10g-ER είναι προγραμματισμένη για να είναι συμβατή με ένα ευρύ φάσμα του εξοπλισμού δικτύων της Cisco όπως η Cisco 3100 σειρές της WS, Cisco 4500 σειρές της WS, Cisco 4900 σειρές, Cisco 5700 σειρές αέρα, Cisco 6000, Cisco 6800 σειρές, σειρά της Cisco C6800, δεσμός της Cisco 2000 σειρά, δεσμός της Cisco 3000 σειρές, δεσμός της Cisco 5000 σειρές, δεσμός της Cisco 7000 σειρές, δεσμός της Cisco 9000 σειρές, σειρές της Cisco WS-C2960S, σειρές της Cisco WS-C3560E, σειρές της Cisco UCS και κ.λπ.
Προδιαγραφή των συμβατών ενοτήτων πομποδεκτών της Cisco για το SFP-10g-ER
| Συμβατό εμπορικό σήμα | Cisco | P/N | SFP-10g-ER |
| Προμηθευτής | Gigaopto | Τύπος | 10Gbps SFP+ |
| Μήκος κύματος | 1550nm | Ανώτατη προσιτότητα | 40km |
| Τύπος συνδετήρων | LC ντούμπλεξ | Τύπος καλωδίων | single-mode ίνα |
| Τύπος LD | Λέιζερ EML | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| TX μέση δύναμη | -1~3dBm | RX ευαισθησία | < -16dBm=""> |
| Δύναμη-προϋπολογισμός | 15dB | Αναλογία εξάλειψης | >8.2dB |
| Κατανάλωση ισχύος | ≤1.5W | RX υπερφόρτωση | >0.5dBm |
| Υποστήριξη DOM | Υποστηριγμένος | Σειρά θερμοκρασίας | 0 σε 70°C (32 σε 158°F) |
Ειδοποίηση: Όταν ο πομποδέκτης μακρύς-προσιτότητας χρησιμοποιείται στη μετάδοση κοντός-απόστασης, παρακαλώ ταιριαγμένος με τον κατάλληλο εξασθενητή σύμφωνα με τον πίνακα.
| Απόσταση | ≤ 5km | ≤ 10km | ≤ 20km |
| Εξασθενητής | 7dB | 5dB | 3dB |
Χαρακτηριστικά γνωρίσματα των συμβατών ενοτήτων πομποδεκτών της Cisco για το SFP-10g-ER
Εφαρμογή των συμβατών ενοτήτων πομποδεκτών της Cisco για το SFP-10g-ER
Ηλεκτρικά και οπτικά χαρακτηριστικά των συμβατών ενοτήτων πομποδεκτών της Cisco για το SFP-10g-ER
| Ηλεκτρικά χαρακτηριστικά | ||||||
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις |
| Συνολικό ρεύμα ανεφοδιασμού | ICC | 300 | μΑ | |||
| Συσκευή αποστολής σημάτων | ||||||
| Διαφορική τάση εισαγωγής συσκευών αποστολής σημάτων | 180 | 1200 | MV | |||
| Τάση παραγωγής Tx_Fault - υψηλή | VOH | 2.4 | Vcc | Β | LVTTL | |
| Τάση παραγωγής Tx_Fault - χαμηλή | Ένταση | 0 | 0,4 | Β | LVTTL | |
| Τάση εισαγωγής Tx_Disable - υψηλή | VIH | 2 | Vcc | Β | LVTTL | |
| Τάση εισαγωγής Tx_Disable - χαμηλή | VIL | 0 | 0,8 | Β | LVTTL | |
| Διαφορική σύνθετη αντίσταση εισαγωγής | 90 | 100 | 110 | Ω | ||
| Δέκτης | ||||||
| Διαφορική τάση παραγωγής δεκτών | 300 | 850 | MV | |||
| Τάση παραγωγής Los - υψηλή | VOH | 2.4 | Vcc | Β | LVTTL | |
| Τάση παραγωγής Los - χαμηλή | Ένταση | 0 | 0,4 | Β | LVTTL | |
| Διαφορική σύνθετη αντίσταση παραγωγής | 90 | 100 | 110 | Ω | ||
| Οπτικά χαρακτηριστικά συσκευών αποστολής σημάτων | |||||||
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | |
| Μέση δύναμη παραγωγής | ΙΚΤΑΛΟΥΡΟΣ | -1 | +3 | dBm | |||
| Κεντρικό μήκος κύματος | λc | 1530 | 1550 | 1565 | NM | ||
| Φασματικό πλάτος (- 20dB) | ∆λ | 1 | NM | ||||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | ||||
| Αναλογία εξάλειψης | ER | 8.2 | DB | ||||
| Σχετικός θόρυβος έντασης | RIN | -128 | dB/Hz | ||||
| Οπτικός χρόνος ανόδου/πτώση | TR/TF | 28 | 50 | CP | |||
| Συσκευή αποστολής σημάτων και ποινική ρήτρα διασποράς | TDP | 2 | DB | ||||
| Συσκευή αποστολής σημάτων ΑΠΟ τη δύναμη | POFF | -30 | dBm | ||||
| Διάγραμμα ματιών παραγωγής | Συμμορφώνεται με IEEE802.3ae | ||||||
| Οπτικά χαρακτηριστικά δεκτών | |||||||
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | |
| Κεντρικό μήκος κύματος | λc | 1260 | 1610 | NM | |||
| Ευαισθησία δεκτών | PSEN | -16 | dBm | 1 | |||
| Δύναμη κορεσμού εισαγωγής (υπερφόρτωση) | PSAT | 0,5 | dBm | ||||
| Συντελεστής ανάκλασης δεκτών | -12 | DB | |||||
| Το Los de-βεβαιώνει το επίπεδο | LOSD | -17 | dBm | ||||
| Το Los βεβαιώνει το επίπεδο | LOSA | -30 | dBm | ||||
| Υστέρηση Los | HYS | 0,5 | 6 | DB | |||
Σημείωση 1. Μετρημένοςμεprbs231-1 σχέδιο, @10.3125Gbps, ER=8.2dB, BER=1x10-12.
Περίληψη συσκευασίας των συμβατών ενοτήτων πομποδεκτών της Cisco για το SFP-10g-ER
Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
FAQ
Q: Γιατί μας επιλέξτε;
Το GigaOpto είναι ο κύριος σφαιρικός προμηθευτής των οπτικών πομποδεκτών και έχουμε περίπου 10 έτη εμπειρίας σε αυτόν τον τομέα. Το πλεονέκτημά μας.
Q: Είναι οι πομποδέκτες σας συμβατοί;
Ναι, οι συμβατές οπτικές ενότητές μας όλη η δοκιμή για τη συμβατότητα σε ποικίλα διαφορετικά εμπορικά σήματα του εξοπλισμού δικτύων όπως η Cisco, ιουνίπερος, Arista, το HP, Huawei, η Alcatel-λαμπρή Nokia, H3C και περισσότεροι.
Q: Μπορώ να έχω μια διαταγή δειγμάτων των συμβατών ενοτήτων πομποδεκτών της Cisco για το SFP-10g-ER; Ποιο είναι MOQ σας;
Ναι, χαιρετίζουμε τις διαταγές δειγμάτων να εξετάσουμε και να ελέγξουμε την ποιότητα. Τα μικτά δείγματα είναι αποδεκτά, δεν έχουμε MOQ, 1 δείγμα είναι διαθέσιμο.
Q: Ποιοι είναι οι όροι πληρωμής σας για αυτές τις συμβατές ενότητες πομποδεκτών της Cisco για το SFP-10g-ER;
Συνήθως, χρειαζόμαστε την προκαταβολή πληρωμής από T/T, δυτική ένωση ή Paypal.
Θα μπορούσε επίσης να υποστηρίξει L/C, όροι πιστώσεων.
Q: Θα μπορούσα να επιστρέψω τα προϊόντα εάν υπάρχει ένα ποιοτικό πρόβλημα με ενότητες αυτών των πομποδεκτών της Cisco τις συμβατές για το SFP-10g-ER;
Ναι, εάν υπάρχει ένα ποιοτικό πρόβλημα συμβείτε, θα μπορούσαμε να δεχτούμε μια ελεύθερη ανταλλαγή.
Q: Θα μπορούσα να χρησιμοποιήσω το λογότυπο και την ετικέτα μας σε αυτές τις συμβατές ενότητες πομποδεκτών της Cisco για το SFP-10g-ER;
Ναι, θα μπορούσαμε να παρέχουμε μια υπηρεσία cOem και να κάνουμε τα προϊόντα με την ετικέτα σας.
