Λεπτομέρειες:
|
| Όνομα προϊόντων: | Πομποδέκτης 32GFC LW | Συσκευασία: | SFP28 |
|---|---|---|---|
| Ποσοστό στοιχείων (GBP): | 32 Gbps | μήκος κύματος: | 1310nm |
| Απόσταση: | 10km | Οπτικά συστατικά: | DFB/PIN |
| Διεπαφή: | Διπλός-LC | Λέξεις κλειδιά: | Πομποδέκτης καναλιών ινών 32GFC LW |
| Επισημαίνω: | SFP28 πομποδέκτης καναλιών ινών,1310nm πομποδέκτης καναλιών ινών,SMF 32G FC |
||

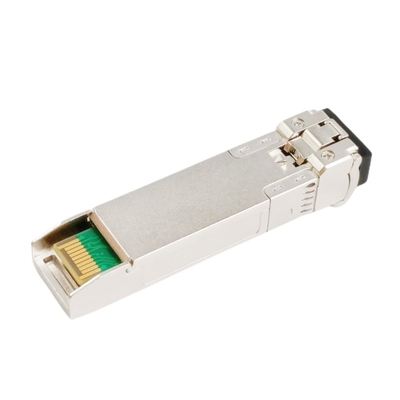

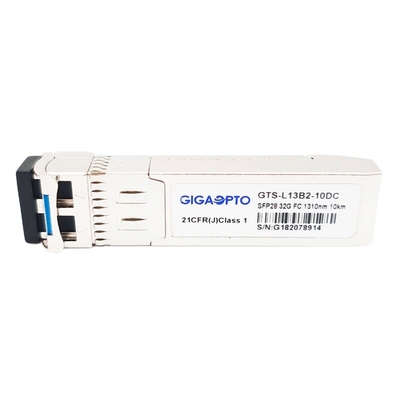

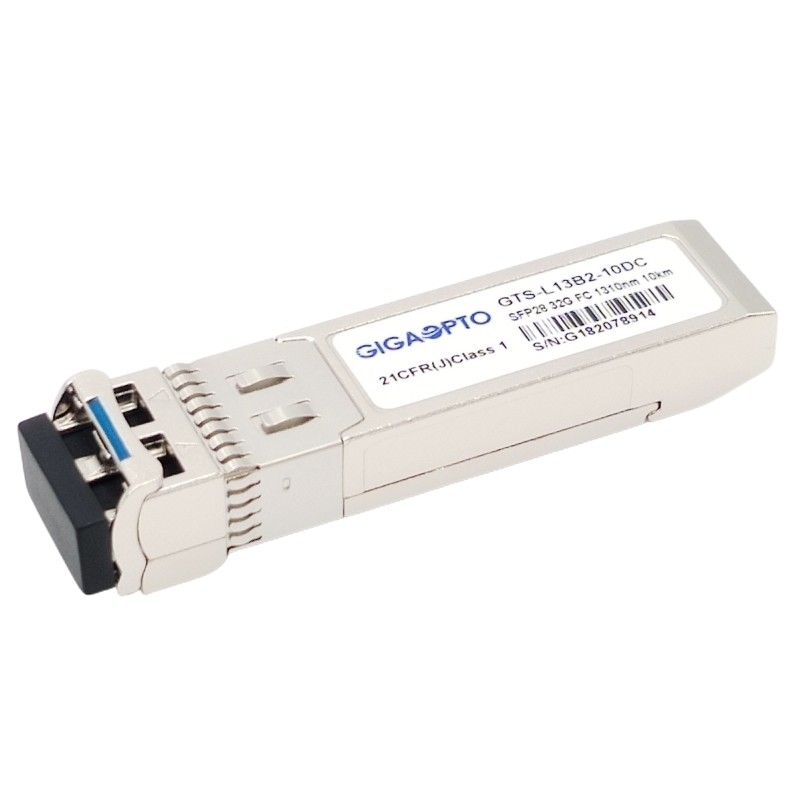

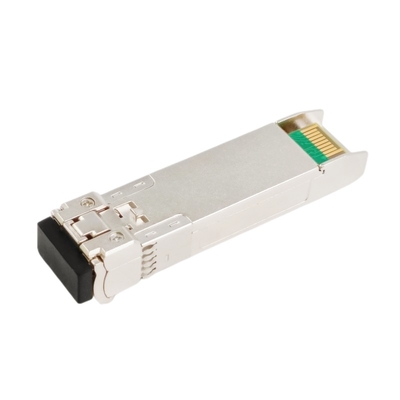

DOM ενότητας LC πομποδεκτών καναλιών SFP28 ινών 32G SMF 1310nm 10km
Περιγραφή
Αυτό το 32GFC SFP28 LW είναι ένα ενιαίο κανάλι, ένας καυτός pluggable πομποδέκτης για 32GFC και εφαρμογές 25G Ethernet. Λειτουργεί σε ένα ονομαστικό μήκος κύματος 1310nm και υποστηρίζει το κανάλι ινών 8G/16G/32G (FC) και 25G Ethernet, κατάλληλο για το δίκτυο χώρου αποθήκευσης (SAN), συνδέσεις κέντρων δεδομένων επάνω σε 10km πέρα από την ενιαία ίνα τρόπου.
Ο πομποδέκτης αποτελείται από τρία τμήματα: μια συσκευή αποστολής σημάτων λέιζερ 1310nm DFB, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ που ενσωματώνονται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Ο 32G ινών πομποδέκτης ινών μήκους κύματος καναλιών (32GFC) μακρύς υποστηρίζει τα οπτικά διαγνωστικά DDM/DOM που παρέχουν τις σε πραγματικό χρόνο διαγνωστικές πληροφορίες για τους παρόντες λειτουργούντες όρους.
Είναι πλήρως υποχωρητικό στην πολυ συμφωνία πηγής sff-8431 και sff-8472 (MSA), RoHS, κανάλι ινών 32G (28,05 GBP), κανάλι ινών 16G (14.025Gbps), προδιαγραφές καναλιών ινών 8G (8,5 GBP).
Προδιαγραφή
| Προϊόν | 32GFC LW | Αριθμός μερών | Gts-l13b2-10DC |
| Τύπος | SFP28 | Ανώτατο ποσοστό στοιχείων | 28.05Gbps |
| Μήκος κύματος | 1310nm | Ανώτατη απόσταση καλωδίων | 10km |
| Συνδετήρας | Διπλό LC | MEDIA | MMF |
| Τύπος συσκευών αποστολής σημάτων | DFB | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Ρεύμα παροχής ηλεκτρικού ρεύματος | <400ma> |
| TX δύναμη | -7~2dBm | Ευαισθησία δεκτών | <-11> |
| Αναλογία εξάλειψης | >4dB | Υπερφόρτωση δεκτών | <2dbm> |
| Σειρά θερμοκρασίας | 0 σε 70°C (32 σε 158°F) | Εξουσιοδότηση | 3 έτη |
| OEM/ODM | Υποστηριγμένος | Ψηφιακός διαγνωστικός έλεγχος | Υποστήριξη |
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Οπτικά και ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | |
| Συσκευή αποστολής σημάτων | |||||||
| Κεντρικό μήκος κύματος | λc | 1270 | 1310 | 1350 | NM | ||
| Φασματικό πλάτος (- 20dB) | Δλ | 1 | NM | ||||
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | - | DB | |||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -7 | 2 | dBm | 1 | ||
| Αναλογία εξάλειψης | ER | 4 | DB | ||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 180 | 850 | MV | 2 | ||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | ||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | |||
| Επιτρέψτε | 0 | 0,8 | Β | ||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | |||
| Κανονικός | 0 | 0,8 | Β | ||||
| Δέκτης | |||||||
| Κεντρικό μήκος κύματος | λc | 1260 | 1600 | NM | |||
| Ευαισθησία δεκτών | -11.6 | dBm | 3 | ||||
| Υπερφόρτωση δεκτών | 2 | dBm | 3 | ||||
| Το Los de-βεβαιώνει | LOSD | -15 | dBm | ||||
| Το Los βεβαιώνει | LOSA | -30 | dBm | ||||
| Υστέρηση Los | 0,5 | DB | |||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 300 | 900 | MV | 4 | ||
|
Los |
Υψηλός | 2.0 | Vcc | Β | |||
| Χαμηλός | 0,8 | Β | |||||
Σημειώσεις:
1. Η οπτική δύναμη προωθείται σε SMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @25.08Gps, ΤΖΊΤΖΙΦΑ ≤1×10-6 δοκιμής 231-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
Συμβατότητα
Gts-l13b2-10DC του όλου Gigaopto που οι οπτικές ενότητες πομποδεκτών είναι ανοικτές πηγάζουσες, μπορεί να κωδικοποιηθεί για να είναι πλήρως - το συμβατό σύστημα με τις επικρατούσες συσκευές, παρακαλώ να αναφερθεί ακόλουθο έντυπο, για περισσότερη συμβατότητα προϊόντων, παρακαλώ αισθάνεται ελεύθερο να μας έρθει σε επαφή με.
| Αντίστοιχος συμβατός αριθμός εμπορικών σημάτων/μερών | |||
| Εμπορικό σήμα | Αριθμός μερών | Εμπορικό σήμα | Αριθμός μερών |
| Gigaopto | Gts-l13b2-10DC | QLogic | Sfp32-LR-SP-γ |
| Cisco | Ds-SFP-fc32g-LW | Μπροκάρ | Xbr-000238 |
