Λεπτομέρειες:
|
| Όνομα προϊόντων: | Πομποδέκτης 32GFC SW | Τύπος: | SFP28 |
|---|---|---|---|
| Ποσοστό στοιχείων (GBP): | 28,05 Gbps | μήκος κύματος: | 850nm |
| Απόσταση: | 100m | Οπτικά συστατικά: | VCSEL/PIN |
| Διεπαφή: | Διπλό LC | Λέξεις κλειδιά: | 32G κανάλι ινών, ενότητα πομποδεκτών 32G SW 100m |
| Επισημαίνω: | Ενότητα πομποδεκτών 32GFC SFP28,ενότητα πομποδεκτών 850nm SFP28,32G κανάλι ινών |
||

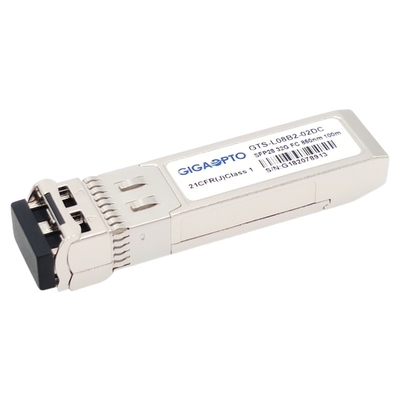

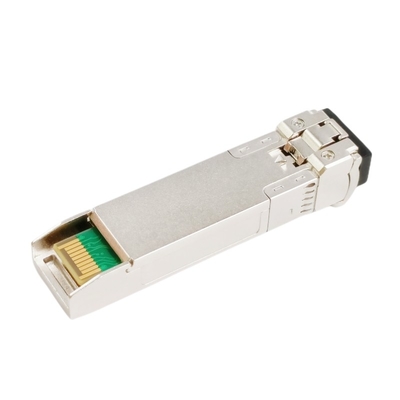

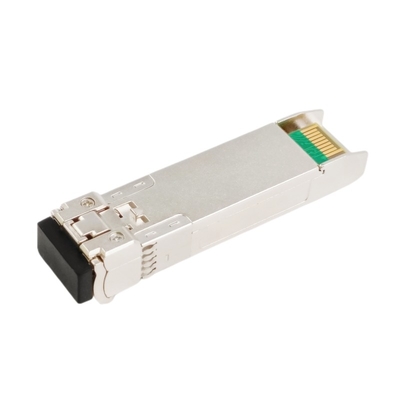

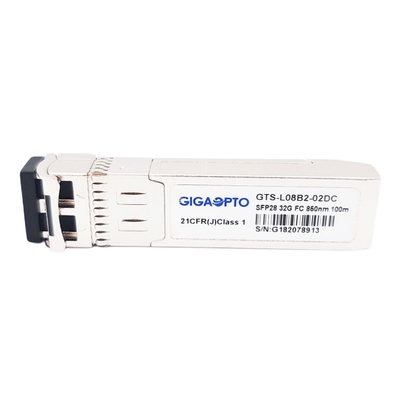

Πομποδέκτης 32GFC SW 100m για το δίκτυο χώρου αποθήκευσης
Περιγραφή
Οι πομποδέκτες αυτό το 32GFC SW σχεδιάζονται για 8G/16G/32G ινών εφαρμογές προσιτότητας καναλιών (8GFC/16GFC/32GFC) τις σύντομες.
Χαρακτηρισμένη με μια αξιόπιστη συσκευή αποστολής σημάτων λέιζερ 850nm VCSEL, μια υψηλή ευαίσθητη φωτοδίοδος ΚΑΡΦΙΤΣΏΝ που ενσωματώνεται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και τη μονάδα ελέγχου MCU, μια ανώτατη προσιτότητα μπορεί μέχρι 70m χρησιμοποιώντας την ίνα OM3 και 100m χρησιμοποιώντας τις ενότητες OM4.All να ικανοποιήσει την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ. Είναι με το συνδετήρα καρφιτσών SFP+ 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων.
Αυτό το 32G FC SW είναι υποχωρητικό με fc-pi-6, sff-8472 περιστροφές 12,2, και συμβατό σύστημα με sff-8432 και εφαρμόσιμες μερίδες sff-8431 αναθ. 4,1.
Προδιαγραφή
| Τύπος | SFP28 | Ανώτατο ποσοστό στοιχείων | 28.05Gbps |
| Χαρακτηριστικό μήκος κύματος | 850nm | Ανώτατη μετάδοση | 100m |
| Τύπος συνδετήρων | Διπλό LC | Τύπος μέσων | MMF |
| Τύπος συσκευών αποστολής σημάτων | VCSEL 850nm | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| TX δύναμη | -8.4~2.4dBm | Ευαισθησία δεκτών | <-10dbm> |
| Αναλογία εξάλειψης | >2,0 DB | Υπερφόρτωση | > 2.4 dBm |
| Λειτουργούσα θερμοκρασία | 0 σε 70°C (32 σε 158°F) | Χρόνος εξουσιοδότησης | 3 έτη |
| DDMI | Υποστηριγμένος | Πρωτόκολλα | MSA υποχωρητικό |
| Κατανάλωση ισχύος | <1w> | COem | Υποστηριγμένος |
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Οπτικά και ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | |
| Συσκευή αποστολής σημάτων | |||||||
| Κεντρικό μήκος κύματος | λc | 840 | 850 | 860 | NM | ||
| Φασματικό πλάτος (RMS) | Δλ | 0,6 | NM | ||||
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | - | - | - | DB | ||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -8.4 | 2.4 | dBm | 1 | ||
| Αναλογία εξάλειψης | ER | 2.0 | DB | ||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 180 | 950 | MV | 2 | ||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | ||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | |||
| Επιτρέψτε | 0 | 0,8 | Β | ||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | |||
| Κανονικός | 0 | 0,8 | Β | ||||
| Δέκτης | |||||||
| Κεντρικό μήκος κύματος | λc | 840 | 850 | 860 | NM | ||
| Ευαισθησία δεκτών | -10 | dBm | 3 | ||||
| Υπερφόρτωση δεκτών | 2.4 | dBm | 3 | ||||
| Το Los de-βεβαιώνει | LOSD | -13 | dBm | ||||
| Το Los βεβαιώνει | LOSA | -30 | dBm | ||||
| Υστέρηση Los | 0,5 | 4 | DB | ||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 500 | 700 | 900 | MV | 4 | |
|
Los |
Υψηλός | 2.0 | Vcc | Β | |||
| Χαμηλός | 0,8 | Β | |||||
Σημειώσεις:
1. Η οπτική δύναμη προωθείται σε MMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @28.05Gbps, ΤΖΊΤΖΙΦΑ ≤1E-6 δοκιμής 231-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
Συμβατότητα
Οι οπτικοί πομποδέκτες του Gigaopto είναι 100% συμβατά με όλα τα σημαντικά εμπορικά σήματα διακοπτών και δεν θα προκαλέσουν τη ζημία στις συσκευές cOem.
Προκειμένου να εξασφαλιστούν η ποιότητα και η συμβατότητα των προϊόντων μας, κάθε προϊόν εξετάζεται προσεκτικά στον αντίστοιχο εξοπλισμό πριν από την παράδοση στους πελάτες.
Για αυτήν την συμβατότητα gts-l08b2-02DC, παρακαλώ αναφερθείτε στον πίνακα αλληλογραφίας P/N. Εάν ο αριθμός εμπορικών σημάτων και μερών που ψάχνετε δεν παρατίθεται κατωτέρω, παρακαλώ μας ενημερώστε και θα είμαστε ευχαριστημένοι να παρέχουμε σε σας περισσότερες λεπτομέρειες.
| Αντίστοιχος συμβατός αριθμός εμπορικών σημάτων/μερών | |||
| Εμπορικό σήμα | Αριθμός μερών | Εμπορικό σήμα | Αριθμός μερών |
| Gigaopto | Gts-l08b2-02DC | QLogic | Sfp32-SR-SP-γ |
| Cisco | Ds-SFP-fc32g-SW | Μπροκάρ | Xbr-000212 |
