Λεπτομέρειες:
|
| Όνομα προϊόντων: | 10GFC SFP LW | Ανώτατη ταχύτητα (GBP): | 10.518Gbps |
|---|---|---|---|
| μήκος κύματος: | 1310nm | Μετάδοση: | 10km |
| Οπτικό συστατικό: | DFB/PIN | Διεπαφή: | Διπλό LC |
| DDMI: | Υποστηριγμένος | Θερμοκρασία: | -5 σε 85°C (23 σε 185°F) |
| Λέξεις κλειδιά: | Πομποδέκτης 10km 10GFC SFP+ | ||
| Επισημαίνω: | κανάλι ινών 10G FC,Κανάλι ινών SFP+ FC,FC πομποδέκτης καναλιών ινών |
||

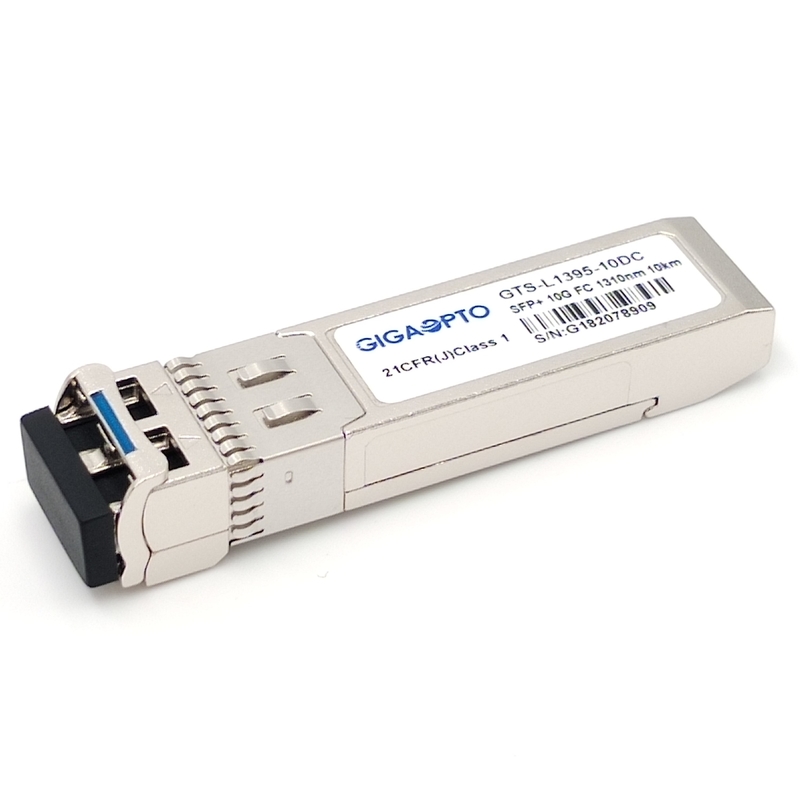

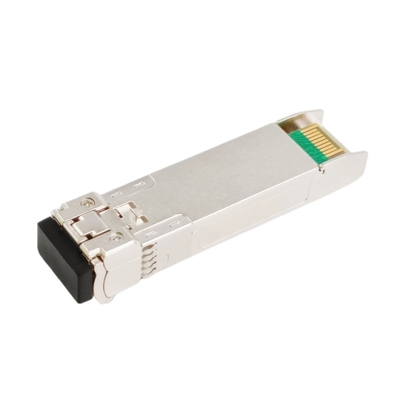

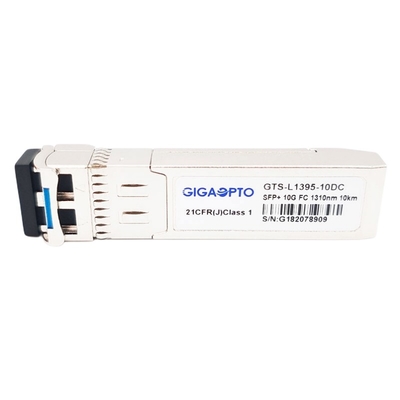

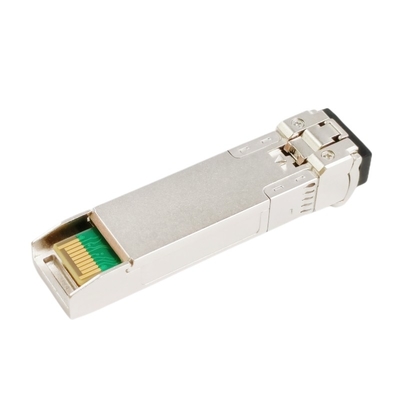

10GFC κανάλι SFP+ 1310nm 10km DOM LC SMF ινών
Περιγραφή
Ο πομποδέκτης gts-l1395-10DC του Gigaopto χαρακτηρίζει έναν ιδιαίτερα αξιόπιστο φωτοανιχνευτή συσκευών αποστολής σημάτων και ΚΑΡΦΙΤΣΏΝ 1310nm DFB σε έναν διπλό οπτικό συνδετήρα LC. Η ανώτατη μετάδοσή της μπορεί να φθάσει σε μέχρι 10km πέρα από την ενιαία ίνα τρόπου G.652 (SMF).
Σχεδιάζεται για τη χρήση στις τμηματικές εφαρμογές 10Gbps όπως οι εφαρμογές καναλιών ινών SONET OC192/SDH STM64, 10Gigabit Ethernet και 10Gbps. Λειτουργεί με την ενιαία παροχή ηλεκτρικού ρεύματος +3.3V. Ο πομποδέκτης προσαρμόζεται στην πολλών πηγών συμφωνία 10Gbps SFP+ (MSA).
Οι ψηφιακές λειτουργίες διαγνωστικών είναι διαθέσιμες μέσω μιας τμηματικής διεπαφής 2 καλωδίων, όπως διευκρινίζονται σε sff-8472, που επιτρέπει τη σε πραγματικό χρόνο πρόσβαση στις λειτουργούσες παραμέτρους συσκευών όπως η θερμοκρασία πομποδεκτών, λέιζερ που το προκατειλημμένο ρεύμα, διεβίβασε την οπτική ισχύ, τη λαμβανόμενες οπτικές ισχύ και την τάση ανεφοδιασμού πομποδεκτών.
Όλες οι ενότητες είναι κατηγορία 1 προϊόντα λέιζερ που συμμορφώνονται με FDA/CDRH και IEC-60825 πρότυπα.
Προδιαγραφή
| Τύπος | SFP+ | Ανώτατο ποσοστό στοιχείων | 10.51875Gbps |
| Μήκος κύματος | 1310nm | Ανώτατη απόσταση καλωδίων | 10km |
| Συνδετήρας | Διπλό LC | MEDIA | SMF |
| Τύπος συσκευών αποστολής σημάτων | DFB 1310nm | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| TX δύναμη | -6~0dBm | Ευαισθησία δεκτών | <-14> |
| Σειρά θερμοκρασίας | -5 σε 85°C (23 σε 185°F) | Εξουσιοδότηση | 3 έτη |
| OEM/ODM | Υποστηριγμένος | DOM | Υποστηριγμένος |
| Πρωτόκολλα | CE, κατηγορία 1 FDA και iec60825-1 ασφάλεια λέιζερ υποχωρητική, RoHS, sff-8431, SFP MSA | ||
| Υποστηριγμένες εφαρμογές |
10gbase-lr/10gbase-LW Ethernet 10G κανάλι ινών 10GbE διακόπτες και δρομολογητές κέντρων δεδομένων |
||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | ||
| Συσκευή αποστολής σημάτων | ||||||||
| Κεντρικό μήκος κύματος | λc | 1270 | 1310 | 1350 | NM | |||
| Φασματικό πλάτος (- 20dB) | Δλ | 1 | NM | |||||
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | - | DB | ||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -6.0 | 0 | dBm | 1 | |||
| Αναλογία εξάλειψης | ER | 3.5 | DB | |||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 180 | 850 | MV | 2 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | |||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | ||||
| Επιτρέψτε | 0 | 0,8 | Β | |||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | ||||
| Κανονικός | 0 | 0,8 | Β | |||||
| Δέκτης | ||||||||
| Κεντρικό μήκος κύματος | λc | 1260 | 1600 | NM | ||||
| Ευαισθησία δεκτών | -14.4 | dBm | 3 | |||||
| Υπερφόρτωση δεκτών | 0,5 | dBm | 3 | |||||
| Το Los de-βεβαιώνει | LOSD | -16 | dBm | |||||
| Το Los βεβαιώνει | LOSA | -30 | dBm | |||||
| Υστέρηση Los | 0,5 | DB | ||||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 300 | 900 | MV | 4 | |||
|
Los |
Υψηλός | 2.0 | Vcc | Β | ||||
| Χαμηλός | 0,8 | Β | ||||||
Σημείωση:
1. Η οπτική δύναμη προωθείται σε SMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @10312Mbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 231-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
Συμβατότητα
Το Gigaopto κατασκευάζει και αποθέματα μια μεγάλη έκταση των οπτικών πομποδεκτών μέχρι 100G. Οι όλες οπτικές ενότητες πομποδεκτών μας ποιότητα-εξετάζονται για τη συμβατότητα με το περιβάλλον διακοπτών στόχων και είναι 100% συμβατά με σημαντικά εμπορικά σήματα όπως η Cisco, το μπροκάρ, το HP, ο ιουνίπερος, Huawei, Alcatel-λαμπρός, ακραίος, Arista, Force10, η δ-σύνδεση, 3Com, κ.λπ. και προσφέρουν μια τριών ετών εξουσιοδότηση.
Για αυτό το gts-l0895-10DC, παρακαλώ αναφερθείτε στον πίνακα αλληλογραφίας P/N. Εάν χρειάζεστε περισσότερη συμβατότητα, παρακαλώ μην διστάστε να μας ενημερώσετε.
| Αντίστοιχος συμβατός αριθμός εμπορικών σημάτων/μερών | |||
| Εμπορικό σήμα | Αριθμός μερών | Εμπορικό σήμα | Αριθμός μερών |
| Gigaopto | Gts-l1395-10DC | Cisco | Ds-SFP-fc10g-LW |
| Ιουνίπερος | Xbr-000217 | ||
