Λεπτομέρειες:
|
| Όνομα προϊόντων: | SFP-8gfc-zr | Ανώτατο ποσοστό (GBP): | 8.5Gbps |
|---|---|---|---|
| μήκος κύματος: | 1550nm | Ανώτατη προσιτότητα: | 80km |
| Συστατικά: | EML/APD | Συνδετήρας/στίλβωση: | Duplex LC/PC |
| Temp: | 0 σε 70°C | Δύναμη-προϋπολογισμός: | 24db |
| Λέξεις κλειδιά: | 8GFC πομποδέκτης της ZW SFP+, 8G FC 80km 1550nm | ||
| Επισημαίνω: | 8GFC ενότητα καναλιών ινών,ενότητα καναλιών ινών 80km,Πομποδέκτης της ZW SFP+ |
||

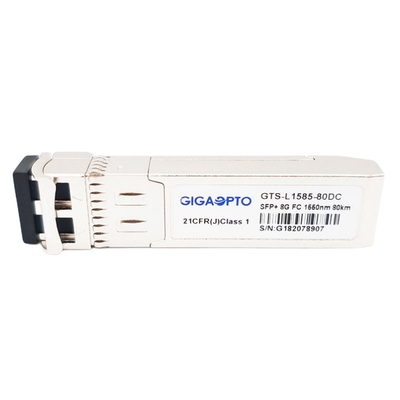

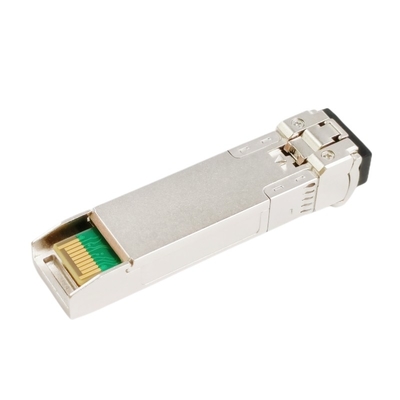

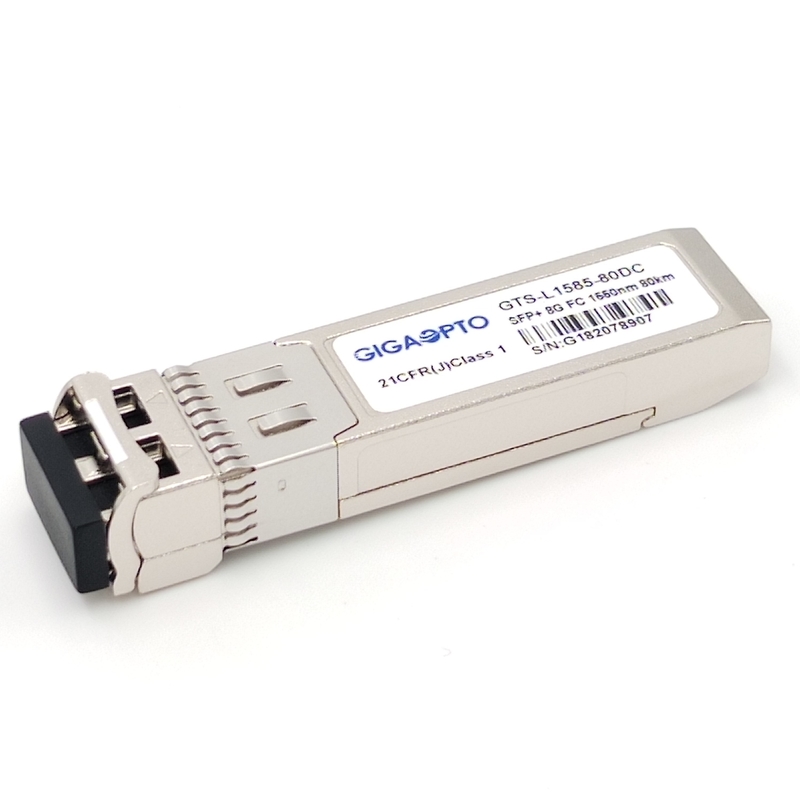

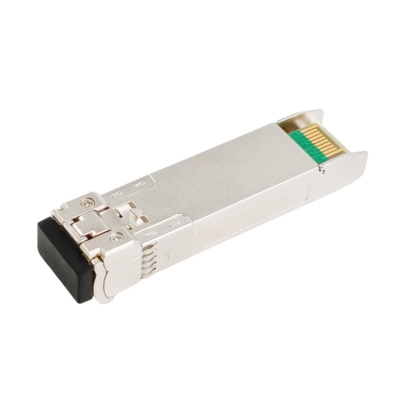

8GFC SFP+ 1550nm 80km οπτική ενότητα πομποδεκτών για το κανάλι ινών και το SAN
Περιγραφή
Ο οπτικός πομποδέκτης gts-l1585-80DC 8GFC SFP+ του Gigaopto σχεδιάζεται για τη μακροχρόνια εφαρμογή συνδετικότητας καναλιών ινών κυμάτων 8Gb/s, παρέχει τη ρυθμοαπόδοση 8.5Gb/s μέχρι 80km πέρα από τη single-mode ίνα (SMF) με τη χρησιμοποίηση του μήκους κύματος 1550nm.
Το τμήμα συσκευών αποστολής σημάτων ενσωματώνει ένα αξιόπιστο δροσισμένο 1550nm λέιζερ EML. Και το τμήμα δεκτών αποτελείται από μια φωτοδίοδο ΚΑΡΦΙΤΣΩΝ που ενσωματώνεται με στη TIA. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Αυτός ο πομποδέκτης SFP+ ZW είναι πλήρως υποχωρητικός με την πολλών πηγών συμφωνία SFP+ (MSA) και FCIA πρότυπα fc-pi-4 800-sm-lc-λ.
Οι ψηφιακές λειτουργίες διαγνωστικών είναι διαθέσιμες μέσω μιας τμηματικής διεπαφής 2 καλωδίων, όπως διευκρινίζονται σε sff-8472, που επιτρέπει τη σε πραγματικό χρόνο πρόσβαση στις λειτουργούσες παραμέτρους συσκευών όπως η θερμοκρασία πομποδεκτών, λέιζερ που το προκατειλημμένο ρεύμα, διεβίβασε την οπτική ισχύ, τη λαμβανόμενες οπτικές ισχύ και την τάση ανεφοδιασμού πομποδεκτών.
Προδιαγραφή
| Συμβατό εμπορικό σήμα | Μπροκάρ | Κατηγορία | Κανάλι SFP ινών |
| Αριθμός μερών | Gts-l1585-80DC | Προϋπολογισμός δύναμης | 24dBm |
| Τύπος μορφής | SFP+ | Ανώτατο ποσοστό στοιχείων | 8.5Gb/s |
| Μήκος κύματος | 1550nm | Απόσταση | 80km @ G.652 |
| Συνδετήρας | LC δοχείο | MEDIA | SMF |
| Τύπος συσκευών αποστολής σημάτων | EML | Τύπος δεκτών | APD |
| Τάση παροχής ηλεκτρικού ρεύματος | 3.3V | Ρεύμα ανεφοδιασμού | <450ma> |
| TX δύναμη | 0~5dBm | Ευαισθησία δεκτών | <-24dbm> |
| Αναλογία εξάλειψης | >7.0dB | Υπερφόρτωση δεκτών | >-7.0dBm |
| Σειρά θερμοκρασίας | 0 σε 70°C (32 σε 158°F) | Εξουσιοδότηση | 3 έτη |
| OEM/ODM | Υποστηριγμένος | Ψηφιακός διαγνωστικός | Υποστήριξη |
| Πρωτόκολλα | MSA υποχωρητικό | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Οπτικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | ||
| Συσκευή αποστολής σημάτων | ||||||||
| Κεντρικό μήκος κύματος | λc | 1530 | 1550 | 1565 | NM | |||
| Φασματικό πλάτος (- 20dB) | Δλ | 1 | NM | |||||
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | - | DB | ||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | 0 | 5.0 | dBm | 1 | |||
| Αναλογία εξάλειψης | ER | 7.0 | DB | |||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 180 | 850 | MV | 2 | |||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | |||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | ||||
| Επιτρέψτε | 0 | 0,8 | Β | |||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | ||||
| Κανονικός | 0 | 0,8 | Β | |||||
| Δέκτης | ||||||||
| Κεντρικό μήκος κύματος | λc | 1260 | 1600 | NM | ||||
| Ευαισθησία δεκτών | -24.0 | dBm | 3 | |||||
| Υπερφόρτωση δεκτών | -7.0 | dBm | 3 | |||||
| Το Los de-βεβαιώνει | LOSD | -25.0 | dBm | |||||
| Το Los βεβαιώνει | LOSA | -35 | dBm | |||||
| Υστέρηση Los | 0,5 | DB | ||||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 300 | 900 | MV | 4 | |||
|
Los |
Υψηλός | 2.0 | Vcc | Β | ||||
| Χαμηλός | 0,8 | Β | ||||||
Σημείωση:
1. Η οπτική δύναμη προωθείται σε SMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @8.5Gbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 231-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
