Λεπτομέρειες:
|
| Όνομα προϊόντων: | SFP-8gfc-40 | Ανώτατη ταχύτητα (Gb/s): | 8.5Gb/s |
|---|---|---|---|
| μήκος κύματος: | 1310nm | Ανώτατη απόσταση: | 40km |
| Συνδετήρας: | LC PC | DDM/DOM: | Υποστηριγμένος |
| Θερμοκρασία: | 0 σε 70°C | OEM/ODM: | Υποστηριγμένος |
| Λέξεις κλειδιά: | 8GFC SFP+ ER 1310nm 40km | ||
| Επισημαίνω: | 8G πομποδέκτης καναλιών ινών,Κανάλι ινών DOM 8G,FC SFP+ |
||

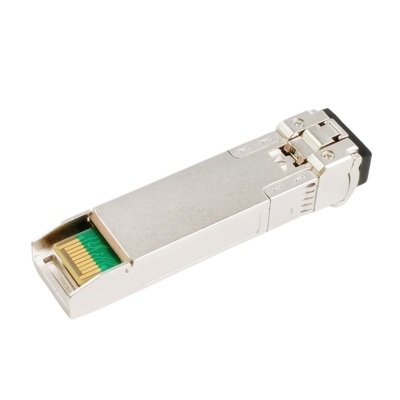

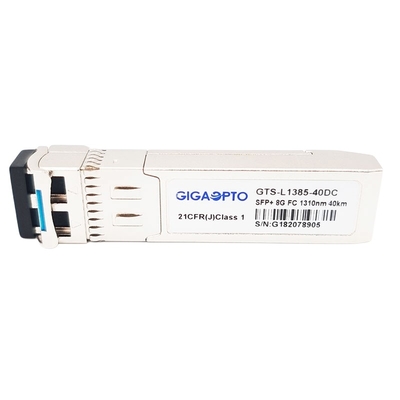

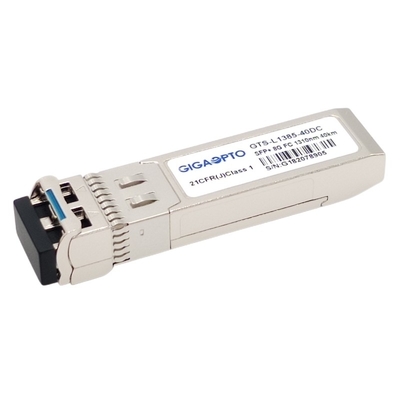

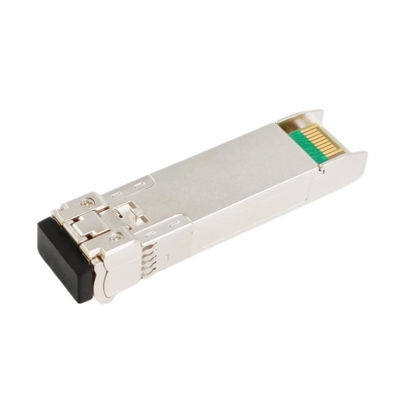

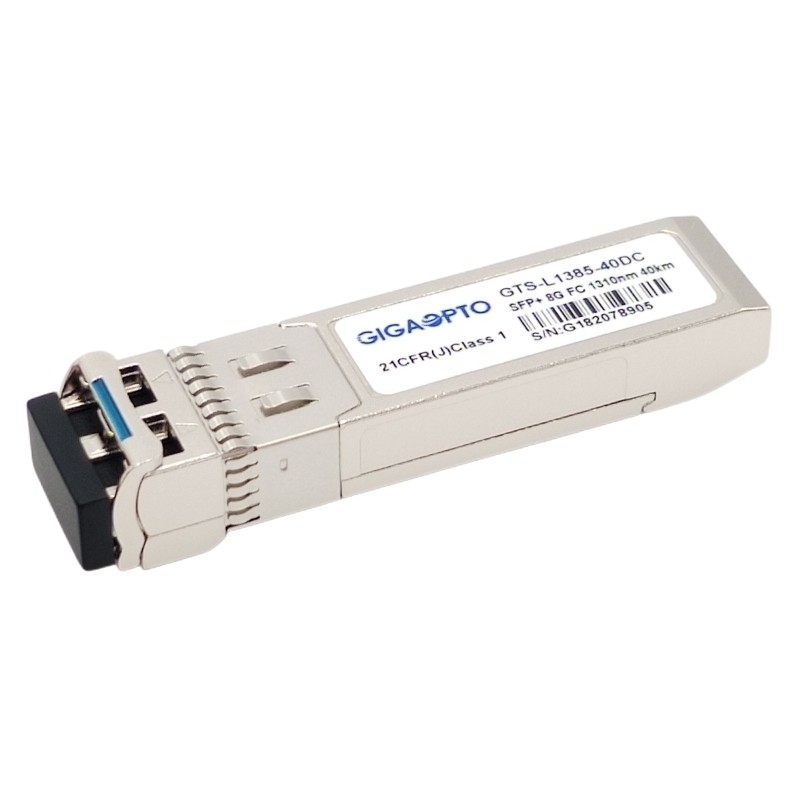

8G ενότητα πομποδεκτών καναλιών ινών (8GFC), δίκτυο SFP-8gfc-40 μπροκάρ συμβατό, καυτός-Pluggable
Περιγραφή
Ο πομποδέκτης καναλιών SFP-8gfc-40 ινών είναι μικρή pluggable ενότητα τύπου, με σκοπό να υποστηρίξει το κανάλι ινών 8G (FC), κατάλληλο για τις συνδέσεις δικτύων χώρου αποθήκευσης (SAN) επάνω σε 40km πέρα από την ενιαία ίνα τρόπου.
Το τμήμα συσκευών αποστολής σημάτων ενσωματώνει ένα αξιόπιστο λέιζερ 1310nm DFB. Και το τμήμα δεκτών αποτελείται από μια φωτοδίοδο ΚΑΡΦΙΤΣΩΝ που ενσωματώνεται με στη TIA. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Αυτός ο πομποδέκτης είναι πλήρως υποχωρητικός με την πολλών πηγών συμφωνία SFP+ (MSA) και FCIA πρότυπα fc-pi-4 800-sm-lc-λ.
Οι ψηφιακές οπτικές λειτουργίες ελέγχου (DOM) είναι διαθέσιμες μέσω μιας τμηματικής διεπαφής 2 καλωδίων, όπως διευκρινίζονται σε sff-8472, που επιτρέπει τη σε πραγματικό χρόνο πρόσβαση στις λειτουργούσες παραμέτρους συσκευών όπως η θερμοκρασία πομποδεκτών, λέιζερ που το προκατειλημμένο ρεύμα, διεβίβασε την οπτική ισχύ, τη λαμβανόμενες οπτικές ισχύ και την τάση ανεφοδιασμού πομποδεκτών.
Ο οπτικός πομποδέκτης καναλιών ινών είναι CE/FCC/RoHS υποχωρητικό.
Προδιαγραφή
| Όνομα προϊόντων | SFP-8gfc-40 | Κατηγορία | Κανάλι SFP ινών |
| Συσκευασία | SFP+ | Εύρος ζώνης | 1.06Gbps ~ 8.5Gbps |
| Κεντρικό μήκος κύματος | 1310nm | Μετάδοση | 40km |
| Διεπαφή | Διπλό δοχείο LC | Τύπος καλωδίων | G.652 SMF |
| Τύπος συσκευών αποστολής σημάτων | Λέιζερ DFB | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| TX δύναμη παραγωγής (dBm) | 1~4dBm | Ευαισθησία δεκτών | <-15dbm> |
| Διαγνωστικά | Υποστήριξη | OEM/ODM | Υποστήριξη |
| Σειρά θερμοκρασίας | 0 σε 70°C (32 σε 158°F) | Εξουσιοδότηση | 3 έτη |
| Πρωτόκολλα | MSA υποχωρητικό | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογές
Προδιαγραφές απόδοσης – ηλεκτρικές
| Παράμετρος | Σύμβολο | Ελάχιστος. | Τύπος. | Max | Μονάδα | Σημειώσεις | |||||
| Συσκευή αποστολής σημάτων | |||||||||||
| Εισαγωγές CML (διαφορικό) | Vin | 150 | 1200 | mVpp |
Εναλλασσόμενο ρεύμα που συνδέεται εισαγωγές |
||||||
|
Κοινός τρόπος εναλλασσόμενου ρεύματος εισαγωγής Τάση |
0 | 25 | MV | RMS | |||||||
|
Σύνθετη αντίσταση εισαγωγής (Διαφορικό) |
Zin | 85 | 100 | 115 | ωμ |
Rin > 100 kohms @ Συνεχές ρεύμα |
|||||
|
Διαφορική εισαγωγή S-παράμετρος |
11 SDD | - | - | -10 | DB | ||||||
|
Διαφορικό σε κοινό Μετατροπή τρόπου |
SCD 11 | - | - | -10 | DB | ||||||
|
Εισαγωγή Tx_DISABLE Τάση – υψηλή |
Β | ||||||||||
| 2 | 3.45 | ||||||||||
|
Εισαγωγή Tx_DISABLE Τάση – χαμηλή |
Β | ||||||||||
| 0 | 0,8 | ||||||||||
|
Παραγωγή Tx_FAULT Τάση – υψηλή |
Vcc+0.3 | Β |
Io = 400µA Οικοδεσπότης Vcc |
||||||||
| 2 | |||||||||||
|
Παραγωγή Tx_FAULT Τάση – χαμηλή |
0,5 | Β | Io = -4.0mA | ||||||||
| 0 | |||||||||||
| Δέκτης | |||||||||||
|
Αποτελέσματα CML (Διαφορικό) |
700 | mVpp |
Εναλλασσόμενο ρεύμα που συνδέεται αποτελέσματα |
||||||||
| Vout | 350 | ||||||||||
|
Εναλλασσόμενο ρεύμα παραγωγής κοινό Τάση τρόπου |
0 | 15 | MV | RMS | |||||||
|
Σύνθετη αντίσταση παραγωγής (Διαφορικό) |
Zout | 90 | 100 | 110 | ωμ | ||||||
|
Διαφορική παραγωγή S-παράμετρος |
SD 22 | - | - | -10 | DB | ||||||
|
Τάση παραγωγής Rx_LOS – Υψηλός |
2 | Vcc+0.3 | Β |
lo = 400µA Οικοδεσπότης Vcc |
|||||||
|
Τάση παραγωγής Rx_LOS – Χαμηλός |
0 | 0,8 | Β | lo = -4.0mA | |||||||
| MOD_DEF (2:0) | VoH | 2.5 | Β | Με την τμηματική ταυτότητα | |||||||
| Ένταση | 0 | 0,5 | Β | ||||||||
Προδιαγραφές απόδοσης – οπτικές
| Παράμετρος | Σύμβολο | Ελάχιστος. | Χαρακτηριστικός | Μέγιστο. | Μονάδα | ||||
| υποστηριγμένη SMF απόσταση διαμέτρων πυρήνων 9µm | 40 | Χλμ | |||||||
| Ποσοστό στοιχείων | 0,614 | 8.5 | GBP | ||||||
| Συσκευή αποστολής σημάτων | |||||||||
| Κεντρικό μήκος κύματος | λC | 1290 | 1310 | 1330 | NM | ||||
| Φασματικό πλάτος (- 20dB) | Δλ | 1 | NM | ||||||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | ||||||
| Μέση δύναμη παραγωγής | Ικτάλουρος | 1 | 4 | dBm | |||||
| Αναλογία εξάλειψης | ER | 3.5 | DB | ||||||
| Μέση δύναμη ΑΠΟ τη συσκευή αποστολής σημάτων | Poff | -30 | dBm | ||||||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | ||||
| TX θέστε εκτός λειτουργίας | Θέστε εκτός λειτουργίας | 2.0 | Vcc+0.3 | Β | |||||
| Επιτρέψτε | 0 | 0,8 | |||||||
| TX ελάττωμα | Ελάττωμα | 2.0 | VCC +0,3 | Β | |||||
| Κανονικός | 0 | 0,8 | |||||||
| TX θέστε εκτός λειτουργίας βεβαιώνει το χρόνο | t_off | - | - | 10 | εμείς | ||||
| TX_DISABLE αρνηθείτε το χρόνο | t_on | - | - | 1 | κα | ||||
| TX_BISABLE χρόνος να αρχιστεί η αναστοιχειοθέτηση | t_reset | 10 | - | - | εμείς | ||||
|
Χρόνος να μονογράψει, να περιλάβει αναστοιχειοθέτηση TX_FAULT |
- | - | 300 | κα | |||||
| t_init | |||||||||
| TX_FAULT από το ελάττωμα στον ισχυρισμό | t_fault | - | - | 100 | εμείς | ||||
| Συνολικό Jitter | TJ | - | - | 0,28 | UI (PP) | ||||
| Στοιχεία εξαρτώμενο Jitter | DDJ | - | - | 0,1 | UI (PP) | ||||
| Ασύνδετο Jitter | UJ | - | - | 0,023 | RMS | ||||
| Δέκτης | |||||||||
| Κεντρικό μήκος κύματος | λ | 1260 | 1565 | NM | |||||
| Ευαισθησία | Pmin | -15 | dBm | ||||||
| Υπερφόρτωση δεκτών | Pmax | 0,5 | dBm | ||||||
| Οπτική επιστροφής απώλεια | ORL | -12 | DB | ||||||
| Το Los de-βεβαιώνει | LOSD | -18 | dBm | ||||||
| Το Los βεβαιώνει | LOSA | -30 | dBm | ||||||
| Los | Υψηλός | 2.0 | VCC +0,3 | Β | |||||
| Χαμηλός | 0 | 0,8 | |||||||
Μηχανικές προδιαγραφές
