Λεπτομέρειες:
|
| Όνομα προϊόντων: | 8GFC πομποδέκτης SFP | Τύπος: | SFP+ |
|---|---|---|---|
| μήκος κύματος: | 1310nm | Προσιτότητα καλωδίων: | 25Km |
| Συστατικό: | DFB+PIN | Διεπαφή: | Διπλός-LC |
| Λέξεις κλειδιά: | 8G πομποδέκτης καναλιών SFP+ ινών | ||
| Επισημαίνω: | πομποδέκτης καναλιών ινών 25km,Πομποδέκτης καναλιών ινών DOM,FC πομποδέκτης |
||

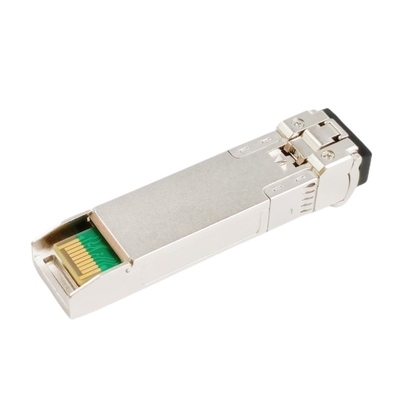

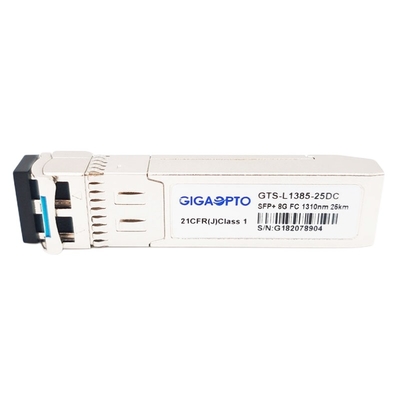

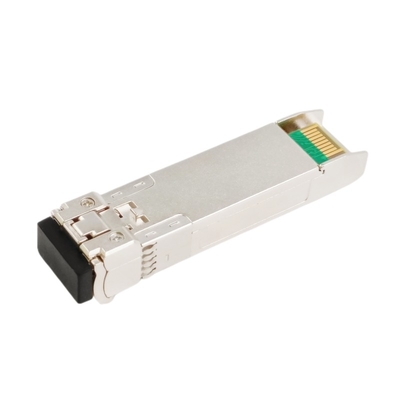

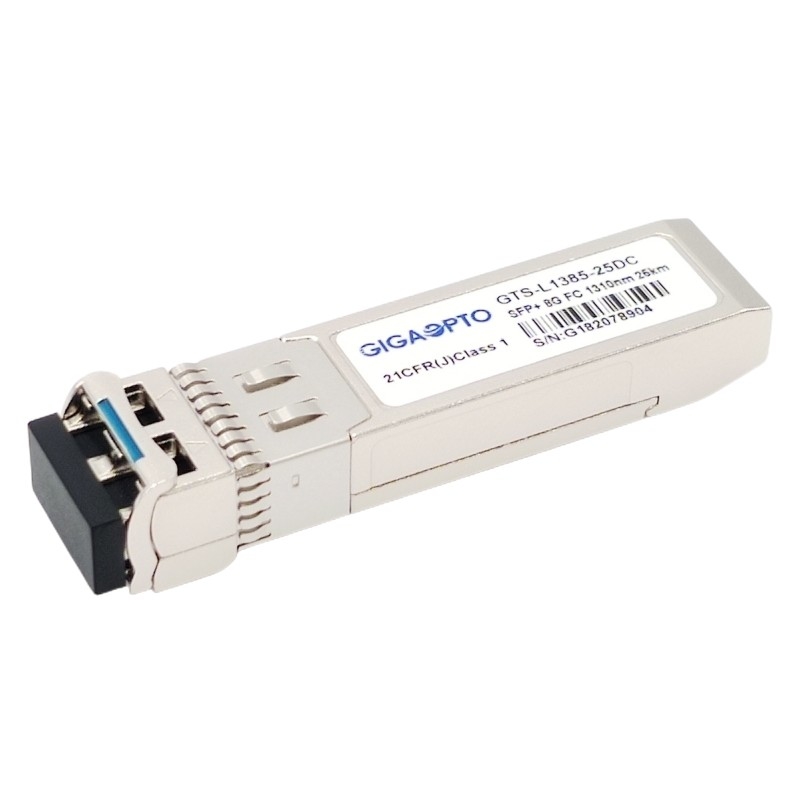

το μακροχρόνιο κύμα 8G FC επέκτεινε τα DOM πομποδεκτών DFB+PIN 1310nm SMF LC 25KM SFP+
Περιγραφή
Οι πομποδέκτες gts-l1385-25DC 8GFC SFP+ του Gigaopto σχεδιάζονται για να υποστηρίξουν το κανάλι ινών 8G (FC), κατάλληλο για τις συνδέσεις δικτύων χώρου αποθήκευσης (SAN) επάνω σε 25km πέρα από τις διπλές ίνες.
Ο πομποδέκτης αποτελείται από τρία τμήματα: μια συσκευή αποστολής σημάτων λέιζερ DFB, μια φωτοδίοδος ΚΑΡΦΙΤΣΏΝ που ενσωματώνονται με σε έναν προενισχυτή δια-σύνθετης αντίστασης (TIA) και μονάδα ελέγχου MCU. Όλες οι ενότητες ικανοποιούν την κατηγορία Ι απαιτήσεις ασφάλειας λέιζερ.
Αυτός ο πομποδέκτης είναι πλήρως υποχωρητικός με τη συμφωνία SFP+ MSA (sff-8431, sff-8432, sff-8472) και FCIA πρότυπα fc-pi-4 800-sm-lc-λ.
Οι ψηφιακές οπτικές λειτουργίες ελέγχου (DOM) είναι διαθέσιμες μέσω μιας τμηματικής διεπαφής 2 καλωδίων, όπως διευκρινίζονται σε sff-8472, που επιτρέπει τη σε πραγματικό χρόνο πρόσβαση στις λειτουργούσες παραμέτρους συσκευών όπως η θερμοκρασία πομποδεκτών, λέιζερ που το προκατειλημμένο ρεύμα, διεβίβασε την οπτική ισχύ, τη λαμβανόμενες οπτικές ισχύ και την τάση ανεφοδιασμού πομποδεκτών.
Ο οπτικός πομποδέκτης καναλιών ινών είναι RoHS υποχωρητικό και CE/FCC πιστοποιημένο.
Προδιαγραφή
| Τύπος | SFP+ | Ποσοστό στοιχείων (GBP) | 8.5Gbps |
| Μήκος κύματος | 1310nm | Απόσταση ινών | 25km |
| Συνδετήρας | Διπλός-LC | Τύπος καλωδίων | SMF |
| Τύπος LD | DFB | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| Δύναμη Tx | -1.0~+3.0dBm | Ευαισθησία Rx | <-16> |
| Αναλογία εξάλειψης | >3.5dB | Υπερφόρτωση | >0.5dBm |
| Σειρά θερμοκρασίας | 0 σε 70°C (32 σε 158°F) | Εξουσιοδότηση | 3 έτη |
| OEM/ODM | Υποστηριγμένος | Πρωτόκολλο | MSA υποχωρητικό |
| Συμμόρφωση | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040,10 και 1040,11, RoHS | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Οπτικά και ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | |
| Συσκευή αποστολής σημάτων | |||||||
| Κεντρικό μήκος κύματος | λc | 1270 | 1310 | 1350 | NM | ||
| Φασματικό πλάτος (- 20dB) | Δλ | 1 | NM | ||||
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | - | DB | |||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -1.0 | +3.0 | dBm | 1 | ||
| Αναλογία εξάλειψης | ER | 3.5 | DB | ||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 180 | 850 | MV | 2 | ||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | ||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | |||
| Επιτρέψτε | 0 | 0,8 | Β | ||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | |||
| Κανονικός | 0 | 0,8 | Β | ||||
| Δέκτης | |||||||
| Κεντρικό μήκος κύματος | λc | 1260 | 1600 | NM | |||
| Ευαισθησία δεκτών | -16 | dBm | 3 | ||||
| Υπερφόρτωση δεκτών | 0,5 | dBm | 3 | ||||
| Το Los de-βεβαιώνει | LOSD | -17 | dBm | ||||
| Το Los βεβαιώνει | LOSA | -30 | dBm | ||||
| Υστέρηση Los | 0,5 | DB | |||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 300 | 900 | MV | 4 | ||
|
Los |
Υψηλός | 2.0 | Vcc | Β | |||
| Χαμηλός | 0,8 | Β | |||||
Σημειώσεις:
1. Η οπτική δύναμη προωθείται σε SMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @10312Mbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 231-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
Συμβατότητα
Gts-l1385-25DC του όλου Gigaopto που οι οπτικές ενότητες πομποδεκτών είναι ανοικτές πηγάζουσες, μπορεί να κωδικοποιηθεί για να είναι πλήρως - το συμβατό σύστημα με τις επικρατούσες συσκευές, παρακαλώ να αναφερθεί ακόλουθο έντυπο, για περισσότερη συμβατότητα προϊόντων, παρακαλώ αισθάνεται ελεύθερο να μας έρθει σε επαφή με.
| Αντίστοιχος συμβατός αριθμός εμπορικών σημάτων/μερών | |||
| Εμπορικό σήμα | Αριθμός μερών | Εμπορικό σήμα | Αριθμός μερών |
| Gigaopto | Gts-l1385-25DC | Μπροκάρ | Xbr-000174 |
| HPE | AW538A | ||
