Λεπτομέρειες:
|
| Όνομα προϊόντων: | πομποδέκτης 8G FC | Τύπος: | SFP+ |
|---|---|---|---|
| μήκος κύματος: | 850nm | Προσιτότητα: | 300m |
| MEDIA: | MMF | Συνδετήρας: | LC |
| Λέξεις κλειδιά: | 8G κανάλι ινών, πομποδέκτης SFP+ SW | Τύπος: | SW SFP |
| Επισημαίνω: | SFP+ ενότητα πομποδεκτών ινών,850nm ενότητα πομποδεκτών ινών,SFP+ SW |
||

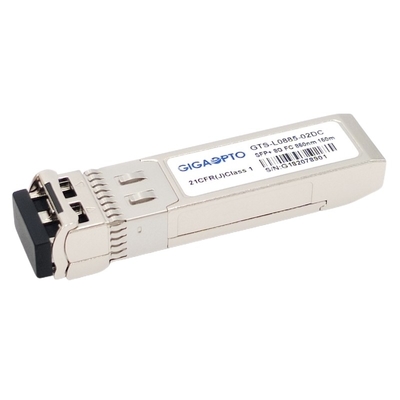

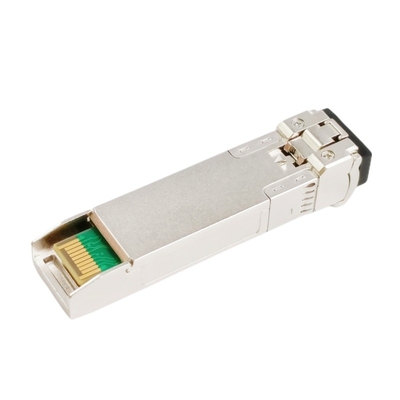

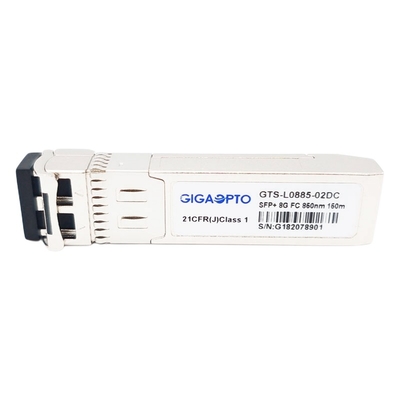

8G πομποδέκτης SFP+, κανάλι ινών 8/4/2/1G, 300m καναλιών ινών
Περιγραφή
Αυτός ο πομποδέκτης 8GFC SFP+ σχεδιάζεται για τις σύντομες εφαρμογές συνδετικότητας καναλιών ινών κυμάτων 8Gbps, ο οποίος παρέχει τη σύνδεση επάνω σε 300m πέρα από μια πολλαπλού τρόπου ίνα (MMF) μέσω του διπλού δοχείου LC. Αυτός ο δέκτης φωτοδιόδων συσκευών αποστολής σημάτων και ΚΑΡΦΙΤΣΏΝ λέιζερ κορυφαίας ποιότητας 850nm VSCEL χρήσης πομποδεκτών.
Οι ενότητες 8G FC SFP+ SW είναι υποχωρητικές με fc-pi-4 περιστροφή 11,0 αναθ. 8,00 και sff-8472, και το συμβατό σύστημα με sff-8432 και τις εφαρμόσιμες μερίδες sff-8431 αναθ. 4,1.
Υποστηρίζει το ποσοστό 1.0625-8.5 στοιχείων GBP και τέτοιες εφαρμογές όπως το κανάλι ινών 8G (8.5Gbps), κανάλι ινών 4G (4.25Gbps), κανάλι ινών 2G (2.125Gbps), κανάλι ινών 1G (1.0625Gbps).
Ο οπτικός πομποδέκτης είναι RoHS υποχωρητικό και CE/FCC πιστοποιημένο.
Προδιαγραφή
| Τύπος | SFP+ | Ανώτατο ποσοστό στοιχείων (GBP) | 8.5Gbps |
| Κεντρικό μήκος κύματος | 850nm | Απόσταση ινών | 300m |
| Συνδετήρας | Διπλό LC | Τύπος μέσων | MMF |
| Τύπος συσκευών αποστολής σημάτων | VCSEL | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| TX δύναμη | -6~-0.5dBm | Ευαισθησία δεκτών | <-10> |
| Αναλογία εξάλειψης | >3.5dB | Υπερφόρτωση | >0.5dBm |
| Θερμοκρασία | 0 σε 70°C (32 σε 158°F) | Ψηφιακός διαγνωστικός | Υποστηριγμένος |
| OEM/ODM | Υποστηριγμένος | Εξουσιοδότηση | 3 έτη |
| Συμμόρφωση | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040,10 και 1040,11, RoHS | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Οπτικά και ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | |
| Συσκευή αποστολής σημάτων | |||||||
| Κεντρικό μήκος κύματος | λc | 840 | 850 | 860 | NM | ||
| Φασματικό πλάτος (RMS) | Δλ | 0,65 | NM | ||||
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | - | - | - | DB | ||
| Μέση δύναμη παραγωγής | Ικτάλουρος | -6.0 | -0.5 | dBm | 1 | ||
| Αναλογία εξάλειψης | ER | 3.0 | DB | ||||
| Διαφορικό ταλάντευσης εισαγωγής στοιχείων | VIN | 180 | 950 | MV | 2 | ||
| Διαφορική σύνθετη αντίσταση εισαγωγής | ZIN | 90 | 100 | 110 | Ω | ||
|
TX θέστε εκτός λειτουργίας |
Θέστε εκτός λειτουργίας | 2.0 | Vcc | Β | |||
| Επιτρέψτε | 0 | 0,8 | Β | ||||
|
TX ελάττωμα |
Ελάττωμα | 2.0 | Vcc | Β | |||
| Κανονικός | 0 | 0,8 | Β | ||||
| Δέκτης | |||||||
| Κεντρικό μήκος κύματος | λc | 840 | 850 | 860 | NM | ||
| Ευαισθησία δεκτών | -10.5 | dBm | 3 | ||||
| Υπερφόρτωση δεκτών | 0,5 | dBm | 3 | ||||
| Το Los de-βεβαιώνει | LOSD | -12 | dBm | ||||
| Το Los βεβαιώνει | LOSA | -22 | dBm | ||||
| Υστέρηση Los | 0,5 | 4 | DB | ||||
| Διαφορικό ταλάντευσης παραγωγής στοιχείων | Vout | 500 | 700 | 900 | MV | 4 | |
|
Los |
Υψηλός | 2.0 | Vcc | Β | |||
| Χαμηλός | 0,8 | Β | |||||
Σημειώσεις:
1. Η οπτική δύναμη προωθείται σε MMF.
2. Εισαγωγή PECL, ρεύμα-που συνδέεται εσωτερικά και που ολοκληρώνεται.
3. Μετρημένος με ένα σχέδιο @8.5Gbps, ΤΖΊΤΖΙΦΑ ≤1×10-12 δοκιμής 231-1 PRBS.
4. Εσωτερικά ρεύμα-συνδεμένος.
Συμβατότητα
Ο οπτικός πομποδέκτης κάθε Gigaopto εξετάζεται στη συσκευή οικοδεσποτών για να ελέγξει τη διαλειτουργικότητα, και υποσχόμαστε σε 100% την πλήρη συμβατότητα στη διευκρινισμένη συσκευή με μια τριών ετών εξουσιοδότηση.
Για αυτό το gts-l0885-02DC, παρακαλώ αναφερθείτε στον πίνακα αλληλογραφίας P/N. Εάν ενδιαφέρεστε για τη γνώση περισσότερης συμβατότητας, είστε πάντα ευπρόσδεκτοι να μας έρθετε σε επαφή με.
| Αντίστοιχος συμβατός αριθμός εμπορικών σημάτων/μερών | |||
| Εμπορικό σήμα | Αριθμός μερών | Εμπορικό σήμα | Αριθμός μερών |
| Gigaopto | Gts-l0885-02DC | Μπροκάρ | Xbr-000147 |
| Cisco | Ds-SFP-fc8g-SW | HPE | AJ718A |
| Ιουνίπερος | Qfx-SFP-8gfc-SW | HPE | AJ906A |
| Intel | TXN31118D100000 | HPE | AJ716A |
| IBM | 88Y6416 | ||
Μηχανικές διαστάσεις
