Λεπτομέρειες:
|
| Συσκευασία: | 1x9 | Ποσοστό μεταφοράς δεδομένων: | 1.25Gbps |
|---|---|---|---|
| Ανώτατη προσιτότητα: | 40km | Κεντρικό μήκος κύματος: | TX1550nm/RX1310nm |
| Συσκευή αποστολής σημάτων: | DFB | Τύπος συνδετήρων: | SC, ST, FC |
| Τύπος ινών: | SMF | Λέξεις κλειδιά: | οπτικός πομποδέκτης 1.25Gbps BiDi, 1.25G 1x9 TX1550nm/RX1310nm 40km οπτική ενότητα |
| Επισημαίνω: | 1x9 ενότητα πομποδεκτών,Ενότητα πομποδεκτών RX1310nm 1x9,Πομποδέκτης Sc |
||

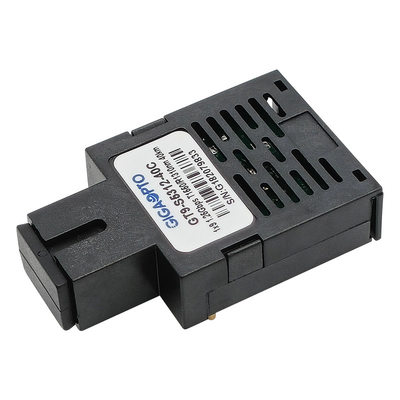

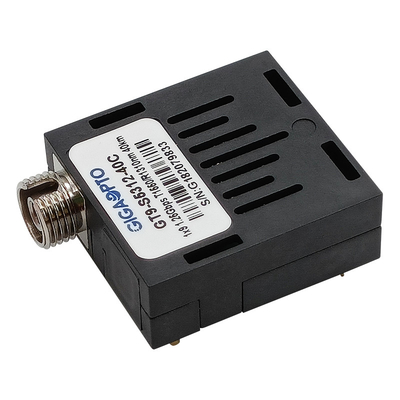

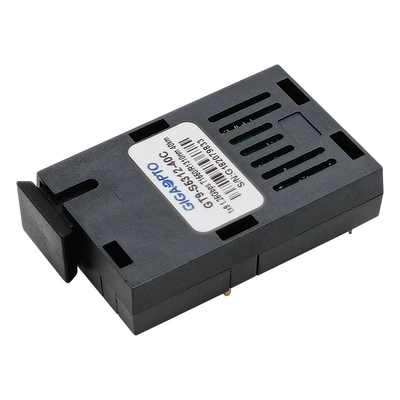

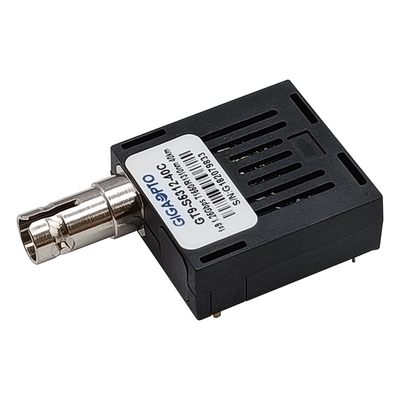

ενότητα πομποδεκτών 1.25Gbps 1x9 TX1550nm/RX1310nm 40χλμ SMF ST/FC/SC PECL/LVPECL
Περιγραφή
Οι σειρές GT9-S5312-40x του GIGAOPTO είναι υψηλής απόδοσης και οικονομικώς αποδοτικοί ενιαίοι αμφίδρομοι (BiDi) 1×9 οπτικοί πομποδέκτες τρόπου για τις τμηματικές εφαρμογές οπτικών επικοινωνιών όπως Gigabit Ethernet και το κανάλι ινών 1x που απαιτούν τα ποσοστά στοιχείων του 1.25Gbps. Αυτή η ενότητα σχεδιάζεται για τη single-mode ίνα και λειτουργεί στα μήκη κύματος 1550nm από την πλευρά συσκευών αποστολής σημάτων και 1310nm από την πλευρά δεκτών. Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί μια δίοδο λέιζερ DFB και είναι μια κατηγορία 1 λέιζερ υποχωρητικό σύμφωνα με τη διεθνή ασφάλεια standardIEC-825. Το τμήμα δεκτών χρησιμοποιεί έναν ενσωματωμένο προενισχυτή ανιχνευτών 1310nm (IDP) που τοποθετείται σε ένα οπτικό headerand ένα ολοκληρωμένο κύκλωμα μετα-ενισχυτών περιορισμού. Μια λογική PECL η διεπαφή στα εξωτερικά στοιχεία κυκλώματος.
Προδιαγραφή
| Τύπος | 1x9 | Ανώτατο ποσοστό στοιχείων | 1250Mbps |
| Συνδετήρας | SC, FC, ST | Απόσταση καλωδίων | 40km |
| DDM/DOM | Αριθ. | Τύπος ινών | Ενιαίος τρόπος |
| Εξουσιοδότηση | 3 έτη | Λειτουργούσα θερμοκρασία | 0 σε 70°C (32 σε 158°F) |
| Κεντρικό μήκος κύματος | TX 1550nm RX 1310nm | Τάση παροχής ηλεκτρικού ρεύματος | 3.3V ή 5V |
| Θερμοκρασία αποθήκευσης | -40 σε 85°C | Ρεύμα ανεφοδιασμού | 300mA ή 400mA |
| Τύπος συσκευών αποστολής σημάτων | DFB | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| TX δύναμη | -3 dBm ~ 2 | RX ευαισθησία | <-23dbm> |
| Αναλογία εξάλειψης | >9dB | Υπερφόρτωση | >-2dBm |
| Πρωτόκολλα | IEEE 802.3Z, ΤΟ EN 60825-1, SFF-8472, ITU G.957 | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή |
| GT9-S5312-40C | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, Sc, SMF, 40km, 3.3V/5V, 0 σε 70°C |
| GT9-S5312-40CF | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, FC, SMF, 40km, 3.3V/5V, 0 σε 70°C |
| GT9-S5312-40CT | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, ST, SMF, 40km, 3.3V/5V, 0 σε 70°C |
| GT9-S5312-40I | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, Sc, SMF, 40km, 3.3V/5V, -40 σε 85°C |
| GT9-S5312-40IF | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, FC, SMF, 40km, 3.3V/5V, -40 σε 85°C |
| GT9-S5312-40IT | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, ST, SMF, 40km, 3.3V/5V, -40 σε 85°C |
| GT9-S5312-40C3 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, Sc, SMF, 40km, 3.3V, 0 σε 70°C |
| GT9-S5312-40CF3 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, FC, SMF, 40km, 3.3V, 0 σε 70°C |
| GT9-S5312-40CT3 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, ST, SMF, 40km, 3.3V, 0 σε 70°C |
| GT9-S5312-40I3 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, Sc, SMF, 40km, 3.3V, - 40 σε 85°C |
| GT9-S5312-40IF3 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, FC, SMF, 40km, 3.3V, - 40 σε 85°C |
| GT9-S5312-40IT3 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, ST, SMF, 40km, 3.3V, -40 σε 85°C |
| GT9-S5312-40C5 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, Sc, SMF, 40km, 5V, 0 σε 70°C |
| GT9-S5312-40CF5 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, FC, SMF, 40km, 5V, 0 σε 70°C |
| GT9-S5312-40CT5 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, ST, SMF, 40km, 5V, 0 σε 70°C |
| GT9-S5312-40I5 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, Sc, SMF, 40km, 5V, -40 σε 85°C |
| GT9-S5312-40IF5 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, FC, SMF, 40km, 5V, -40 σε 85°C |
| GT9-S5312-40IT5 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, ST, SMF, 40km, 5V, -40 σε 85°C |
