Λεπτομέρειες:
|
| Τύπος: | 1x9 | Ταχύτητα: | 1.25Gbps |
|---|---|---|---|
| Ανώτατο μήκος συνδέσεων: | 20km | Κεντρικό μήκος κύματος: | TX1550nm/RX1310nm |
| Οπτικά συστατικά: | DFB | Συνδετήρας: | Μονοκατευθυντικό Sc, ST, FC |
| Τύπος μέσων: | SMF | Λέξεις κλειδιά: | πομποδέκτης 1x9 BiDi 1.25Gbps, 1.25G BiDi TX1550nm RX1310nm |
| Επισημαίνω: | Οπτικός πομποδέκτης του ST 1x9,Οπτικός πομποδέκτης FC 1x9,Οπτικός πομποδέκτης TX1550nm 1x9 |
||

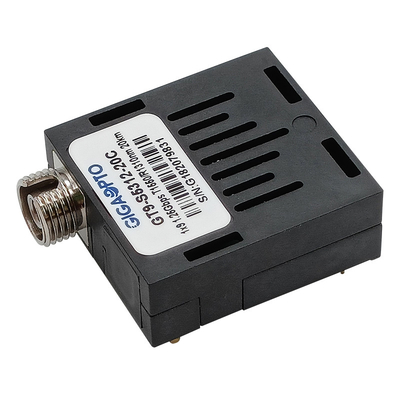

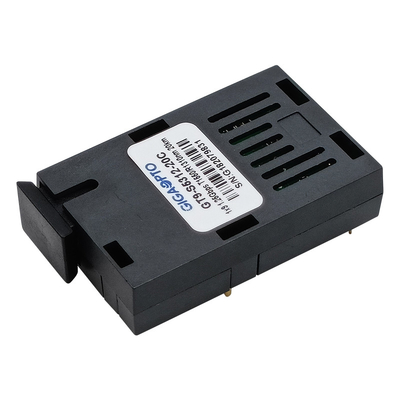

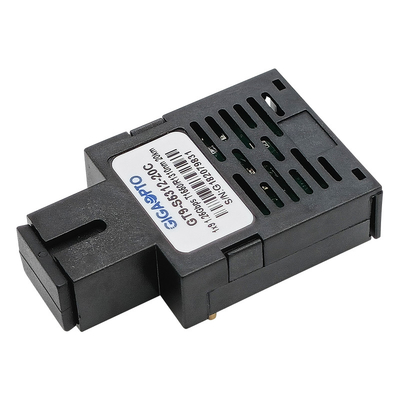

ενότητα TX1550nm/RX1310nm SMF 20km SC/ST/FC LVPECL PECL πομποδεκτών 1.25Gbps 1x9 BIDI
Περιγραφή
Οι ενιαίοι πομποδέκτες τρόπου σειράς GT9-S5312-20x του GIGAOPTO είναι χαμηλής ισχύος, ενότητες υψηλής επίδοσης για τις αμφίδρομες τμηματικές οπτικές μεταδόσεις στοιχείων του ποσοστού στοιχείων κάτω από 1.25Gbps τέτοιο Gigabit Ethernet και κανάλι ινών.
Ο πομποδέκτης παρέχει μια απόσταση μετάδοσης 20km πέρα από ένα ενιαίο σκέλος της single-mode ίνας. Η συσκευή αποστολής σημάτων ενσωματώνει ένα ιδιαίτερα αξιόπιστο λέιζερ 1550nm DFB (ή 1310nm FP) και ένα κύκλωμα οδηγών που μετατρέπει τα στοιχεία PECL στο φωτεινό σήμα. Ο δέκτης ενσωματώνει μια αποδοτική φωτοδίοδο ΚΑΡΦΙΤΣΏΝ 1310nm (ή 1550nm) που μετατρέπει το φωτεινό σήμα σε ένα ηλεκτρικό ρεύμα που ενισχύεται και αναπαράγεται στα συμβατά στοιχεία PECL.
Προδιαγραφή
| Τύπος | 1x9 | Ποσοστό στοιχείων | 1250Mb/s |
| Οπτικός συνδετήρας | SC, FC, ST | Ανώτατη απόσταση | 20km |
| DDM/DOM | Αριθ. | Τύπος ινών | Ενιαία ίνα τρόπου |
| Εξουσιοδότηση | 3 έτη | Σειρά θερμοκρασίας |
Εμπορικός 0 σε 70°C (32 σε 158°F) |
| Κεντρικό μήκος κύματος | TX 1310nm RX 1550nm | Τάση παροχής ηλεκτρικού ρεύματος | 3.3V ή 5V |
| Θερμοκρασία αποθήκευσης | -40 σε 85°C (- 40 σε 185°F) | Τρέχων | 300mA |
| Τύπος συσκευών αποστολής σημάτων | DFB | PD τύπος | ΚΑΡΦΙΤΣΑ |
| Προωθημένη δύναμη | -9 dBm ~ -3 | Ευαισθησία | <-22dbm> |
| ER | >9dB | Υπερφόρτωση δεκτών | >-3dBm |
| Πρωτόκολλα | GR-253-ΠΥΡΗΝΑΣ Bellcore, ITU-τ G.957 | ||
Χαρακτηριστικά γνωρίσματα
Τύπος Β: ΚΑΡΦΊΤΣΑ Rx 1550nm DFB TX/1310nm
Εφαρμογή
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή |
| GT9-S5312-20C | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, Sc, SMF, 20km, 3.3V/5V, 0 σε 70°C |
| GT9-S5312-20CF | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, FC, SMF, 20km, 3.3V/5V, 0 σε 70°C |
| GT9-S5312-20CT | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, ST, SMF, 20km, 3.3V/5V, 0 σε 70°C |
| GT9-S5312-20I | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, Sc, SMF, 20km, 3.3V/5V, -40 σε 85°C |
| GT9-S5312-20IF | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, FC, SMF, 20km, 3.3V/5V, -40 σε 85°C |
| GT9-S5312-20IT | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, ST, SMF, 20km, 3.3V/5V, -40 σε 85°C |
| GT9-S5312-20C3 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, Sc, SMF, 20km, 3.3V, 0 σε 70°C |
| GT9-S5312-20CF3 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, FC, SMF, 20km, 3.3V, 0 σε 70°C |
| GT9-S5312-20CT3 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, ST, SMF, 20km, 3.3V, 0 σε 70°C |
| GT9-S5312-20I3 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, Sc, SMF, 20km, 3.3V, - 40 σε 85°C |
| GT9-S5312-20IF3 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, FC, SMF, 20km, 3.3V, - 40 σε 85°C |
| GT9-S5312-20IT3 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, ST, SMF, 20km, 3.3V, -40 σε 85°C |
| GT9-S5312-20C5 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, Sc, SMF, 20km, 5V, 0 σε 70°C |
| GT9-S5312-20CF5 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, FC, SMF, 20km, 5V, 0 σε 70°C |
| GT9-S5312-20CT5 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, ST, SMF, 20km, 5V, 0 σε 70°C |
| GT9-S5312-20I5 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, Sc, SMF, 20km, 5V, -40 σε 85°C |
| GT9-S5312-20IF5 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, FC, SMF, 20km, 5V, -40 σε 85°C |
| GT9-S5312-20IT5 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1550nm/RX1310nm, ST, SMF, 20km, 5V, -40 σε 85°C |
