Λεπτομέρειες:
|
| Τύπος: | 1x9 | Ποσοστό στοιχείων (GBP): | 1.25Gbps |
|---|---|---|---|
| Μήκος καλωδίων: | 20km | μήκος κύματος: | TX1310nm/RX1550nm |
| Τύπος συσκευών αποστολής σημάτων: | FP | Συνδετήρας: | Διπλό Sc, ST, FC |
| Τύπος ινών: | Ενιαία ίνα τρόπου | Λέξεις κλειδιά: | 1x9 1.25Gbps BiDi, 20km TX1310nm/RX1550nm |
| Επισημαίνω: | Οπτικός πομποδέκτης RX1550nm 1x9,Οπτικός πομποδέκτης BIDI 1x9,Πομποδέκτης 20km SMF |
||
1x9 BIDI 1.25Gbps 20km ενότητα ενιαίο SC/ST/FC LVPECL PECL πομποδεκτών TX1310nm/RX1550nm SMF
Περιγραφή
Οι αμφίδρομοι 1×9 GT9-S3512-20x του GIGAOPTO οπτικοί πομποδέκτες σειράς είναι υψηλής απόδοσης και οικονομικώς αποδοτικές ενιαίες ενότητες τρόπου για τις τμηματικές εφαρμογές οπτικών επικοινωνιών που απαιτούν τα ποσοστά στοιχείων του 1.25Gbps. Είναι κατάλληλοι για Gigabit Ethernet και τις εφαρμογές καναλιών ινών 1x. Ο πομποδέκτης 1×9 υποστηρίζει 1.25Gbps και την απόσταση μετάδοσης μέχρι 20km με SMF χρησιμοποιώντας τη συσκευή αποστολής σημάτων 1310nm και το δέκτη 1550nm μέσω ενός μονοκατευθυντικού δοχείου συνδετήρων Sc ή του ST ή FC.
Ο πομποδέκτης πρέπει να χρησιμοποιηθεί μέσα στα διευκρινισμένα όρια θερμοκρασίας και τάσης. Οι οπτικοί λιμένες της ενότητας θα ολοκληρωθούν με έναν οπτικό συνδετήρα ή με ένα βούλωμα σκόνης.
Προδιαγραφή
| Συσκευασία προϊόντων | BiDi 1x9 | Ποσοστό στοιχείων (Mbps) | 1250Mbps |
| Συνδετήρας | Ενιαίο Sc, ST, ή FC | Απόσταση | 20km |
| DDM/DOM | Αριθ. | MEDIA | SMF |
| Εξουσιοδότηση | 3 έτη | Σειρά θερμοκρασίας | 0 σε 70°C (32 σε 158°F) |
| Μήκος κύματος | 1310nm-TX/1550nm-RX | Τάση ανεφοδιασμού | 3.3V ή 5V |
| Θερμοκρασία αποθήκευσης | -40 σε 85°C | Icc | 300mA |
| Τύπος συσκευών αποστολής σημάτων | FP | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| Προωθημένη δύναμη | -9 ~ -3dBm | RX SENS. | < -22dBm=""> |
| Αναλογία εξάλειψης | >9dB | Κορεσμός | >-3dBm |
| Πρωτόκολλα | GR-253-ΠΥΡΗΝΑΣ Bellcore, ITU-τ G.957 | ||
Χαρακτηριστικά γνωρίσματα
Τύπος Β: ΚΑΡΦΊΤΣΑ Rx 1550nm DFB TX/1310nm
Εφαρμογή
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή |
| GT9-S3512-20C | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 3.3V/5V, 0 σε 70°C |
| GT9-S3512-20CF | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V/5V, 0 σε 70°C |
| GT9-S3512-20CT | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V/5V, 0 σε 70°C |
| GT9-S3512-20I | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 3.3V/5V, -40 σε 85°C |
| GT9-S3512-20IF | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V/5V, -40 σε 85°C |
| GT9-S3512-20IT | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V/5V, -40 σε 85°C |
| GT9-S3512-20C3 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 3.3V, 0 σε 70°C |
| GT9-S3512-20CF3 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V, 0 σε 70°C |
| GT9-S3512-20CT3 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V, 0 σε 70°C |
| GT9-S3512-20I3 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 3.3V, - 40 σε 85°C |
| GT9-S3512-20IF3 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V, - 40 σε 85°C |
| GT9-S3512-20IT3 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V, -40 σε 85°C |
| GT9-S3512-20C5 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 5V, 0 σε 70°C |
| GT9-S3512-20CF5 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 5V, 0 σε 70°C |
| GT9-S3512-20CT5 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 5V, 0 σε 70°C |
| GT9-S3512-20I5 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1310nm/RX1550nm, Sc, SMF, 20km, 5V, -40 σε 85°C |
| GT9-S3512-20IF5 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 5V, -40 σε 85°C |
| GT9-S3512-20IT5 | 1x9 ενότητα πομποδεκτών, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 5V, -40 σε 85°C |
Περίληψη συσκευασίας (μονάδα: χιλ.)

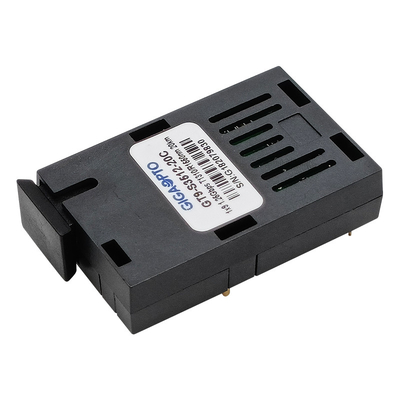

Δευτερεύουσα παραγωγή δοχείων Sc
Μέση παραγωγή δοχείων Sc (PN συν το Μ για τη μέση παραγωγή)

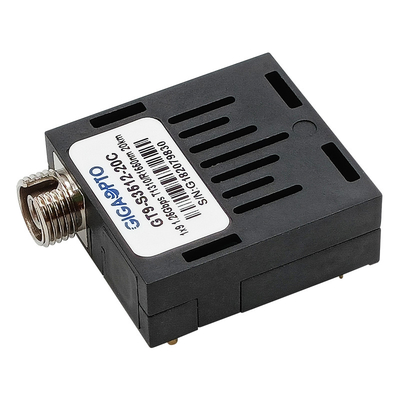

FC δευτερεύουσα παραγωγή δοχείων

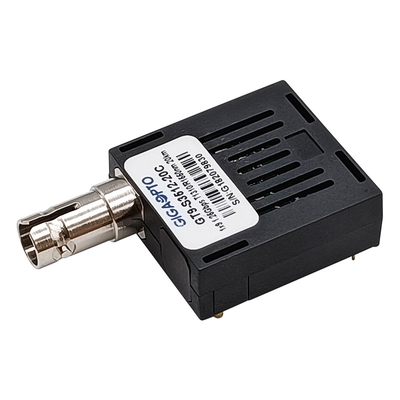

Δευτερεύουσα παραγωγή δοχείων του ST
