Λεπτομέρειες:
|
| Τύπος: | BiDi 1x9 | Ανώτατο ποσοστό μεταφοράς δεδομένων: | 155Mb/s |
|---|---|---|---|
| Μήκος καλωδίων: | 40km | Κεντρικό μήκος κύματος: | TX1550nm/RX1310nm |
| Τύπος LD: | DFB | Οπτικός συνδετήρας: | SC, ST, FC |
| MEDIA: | Ενιαίος τρόπος | Λέξεις κλειδιά: | 1x9 155Mbps TX1550nm RX1310nm, 155Mbps BiDi 40km, |
| Επισημαίνω: | Οπτικός πομποδέκτης TX1550nm 1x9,Οπτικός πομποδέκτης BIDI 1x9,Ενότητα RX1310nm LVPECL |
||

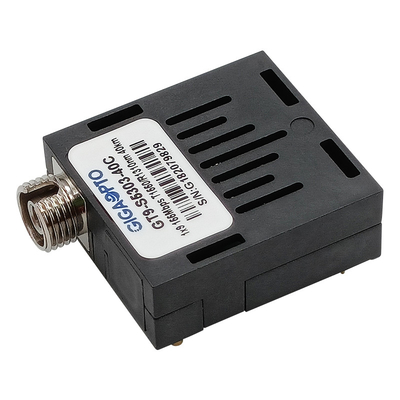

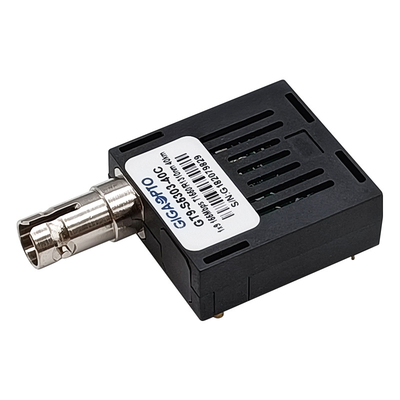

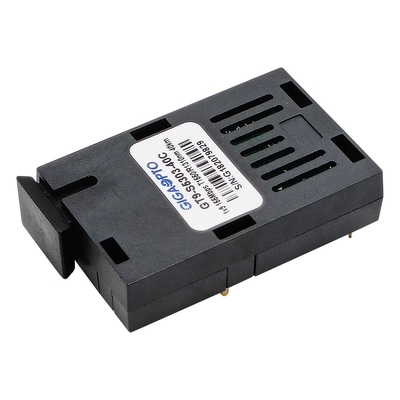

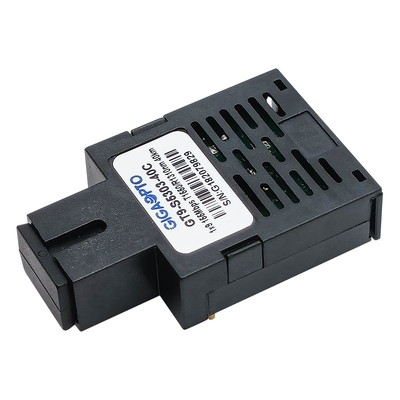

ενότητα πομποδεκτών 155Mbps 1x9 TX1550nm/RX1310nm BIDI 40km SMF LVPECL PECL SC/ST/FC
Περιγραφή
Οι πομποδέκτες σειράς GT9-S5303-40x του GIGAOPTO υποστηρίζουν 155Mbps και την απόσταση μετάδοσης 40km με SMF χρησιμοποιώντας τη συσκευή αποστολής σημάτων 1550nm και το δέκτη 1310nm. Οι ενότητες είναι η τέλεια λύση για τα δίκτυα μεγάλης επικοινωνίας και είναι υποχωρητικός πλήρως με το πολλών πηγών πρωτόκολλο 1x9. Αυτές οι ενότητες πομποδεκτών προσφέρουν διαφορικό PECL για 3.3V, 5V, τις τάσεις 3.3V/5.0V και τους σχεδιαστές συστημάτων υποστήριξης για τα σχέδια να εφαρμόσουν FDDI και του ATM στα ποσοστά 155Mbps καθώς επίσης και sonet/oc-3, sdh/stm-1 για τις τηλεπικοινωνίες. Μια διεπαφή λογικής PECL απλοποιεί τη διεπαφή στα εξωτερικά στοιχεία κυκλώματος. Αυτός ο ενιαίος πομποδέκτης τρόπου είναι μια κατηγορία 1 προϊόν λέιζερ. Συμμορφώνεται με το IEC 60825 και το FDA 21 CFR 1040,10 και 1040,11.
Προδιαγραφή
| Τύπος μορφής | 1x9 | Ποσοστό στοιχείων (Mbps) | 155Mbps |
| Οπτικός συνδετήρας | SC, FC, ST | Απόσταση μετάδοσης | 40km |
| Ψηφιακά διαγνωστικά | Αριθ. | Τύπος ινών | SMF |
| Εξουσιοδότηση | 3 έτη | Εμπορικά Temp. | 0 σε 70°C (32 σε 158°F) |
| Μήκος κύματος | TX 1550nm RX 1310nm | Τάση ανεφοδιασμού | 3.3V ή 5V |
| Θερμοκρασία αποθήκευσης | -40 σε 85°C | Ρεύμα ανεφοδιασμού | 300mA |
| Τύπος λέιζερ | DFB | Φωτοανιχνευτής | ΚΑΡΦΙΤΣΑ |
| Δύναμη παραγωγής συσκευών αποστολής σημάτων | -10 σε -3dBm | Ευαισθησία | <-35dbm> |
| Αναλογία εξάλειψης | >10dB | Υπερφόρτωση | >-3dBm |
| Πρωτόκολλα | ITU G.957, STM-1/OC-3 | ||
Χαρακτηριστικά γνωρίσματα
Τύπος Β: 1550nmTx/1310nmRx
Εφαρμογή
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή |
| GT9-S5303-40C | 1x9 ενότητα πομποδεκτών, 155M BiDi TX1550nm/RX1310nm, Sc, SMF, 40km, 3.3V/5V, 0 σε 70°C |
| GT9-S5303-40CF | 1x9 ενότητα πομποδεκτών, 155M BiDi TX1550nm/RX1310nm, FC, SMF, 40km, 3.3V/5V, 0 σε 70°C |
| GT9-S5303-40CT | 1x9 ενότητα πομποδεκτών, 155M BiDi TX1550nm/RX1310nm, ST, SMF, 40km, 3.3V/5V, 0 σε 70°C |
| GT9-S5303-40I | 1x9 ενότητα πομποδεκτών, 155M BiDi TX1550nm/RX1310nm, Sc, SMF, 40km, 3.3V/5V, -40 σε 85°C |
| GT9-S5303-40IF | 1x9 ενότητα πομποδεκτών, 155M BiDi TX1550nm/RX1310nm, FC, SMF, 40km, 3.3V/5V, -40 σε 85°C |
| GT9-S5303-40IT | 1x9 ενότητα πομποδεκτών, 155M BiDi TX1550nm/RX1310nm, ST, SMF, 40km, 3.3V/5V, -40 σε 85°C |
| GT9-S5303-40C3 | 1x9 ενότητα πομποδεκτών, 155M BiDi TX1550nm/RX1310nm, Sc, SMF, 40km, 3.3V, 0 σε 70°C |
| GT9-S5303-40CF3 | 1x9 ενότητα πομποδεκτών, 155M BiDi TX1550nm/RX1310nm, FC, SMF, 40km, 3.3V, 0 σε 70°C |
| GT9-S5303-40CT3 | 1x9 ενότητα πομποδεκτών, 155M BiDi TX1550nm/RX1310nm, ST, SMF, 40km, 3.3V, 0 σε 70°C |
| GT9-S5303-40I3 | 1x9 ενότητα πομποδεκτών, 155M BiDi TX1550nm/RX1310nm, Sc, SMF, 40km, 3.3V, - 40 σε 85°C |
| GT9-S5303-40IF3 | 1x9 ενότητα πομποδεκτών, 155M BiDi TX1550nm/RX1310nm, FC, SMF, 40km, 3.3V, - 40 σε 85°C |
| GT9-S5303-40IT3 | 1x9 ενότητα πομποδεκτών, 155M BiDi TX1550nm/RX1310nm, ST, SMF, 40km, 3.3V, -40 σε 85°C |
| GT9-S5303-40C5 | 1x9 ενότητα πομποδεκτών, 155M BiDi TX1550nm/RX1310nm, Sc, SMF, 40km, 5V, 0 σε 70°C |
| GT9-S5303-40CF5 | 1x9 ενότητα πομποδεκτών, 155M BiDi TX1550nm/RX1310nm, FC, SMF, 40km, 5V, 0 σε 70°C |
| GT9-S5303-40CT5 | 1x9 ενότητα πομποδεκτών, 155M BiDi TX1550nm/RX1310nm, ST, SMF, 40km, 5V, 0 σε 70°C |
| GT9-S5303-40I5 | 1x9 ενότητα πομποδεκτών, 155M BiDi TX1550nm/RX1310nm, Sc, SMF, 40km, 5V, -40 σε 85°C |
| GT9-S5303-40IF5 | 1x9 ενότητα πομποδεκτών, 155M BiDi TX1550nm/RX1310nm, FC, SMF, 40km, 5V, -40 σε 85°C |
| GT9-S5303-40IT5 | 1x9 ενότητα πομποδεκτών, 155M BiDi TX1550nm/RX1310nm, ST, SMF, 40km, 5V, -40 σε 85°C |
