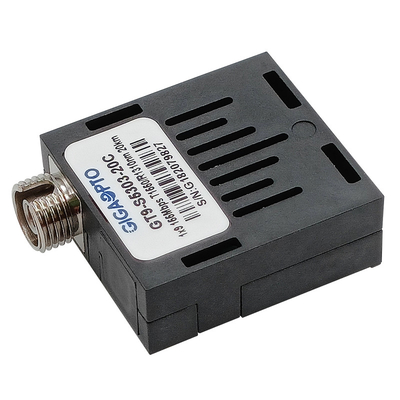

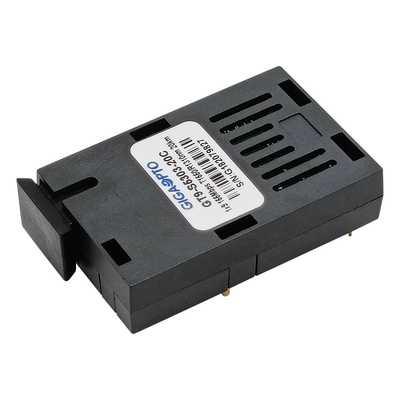

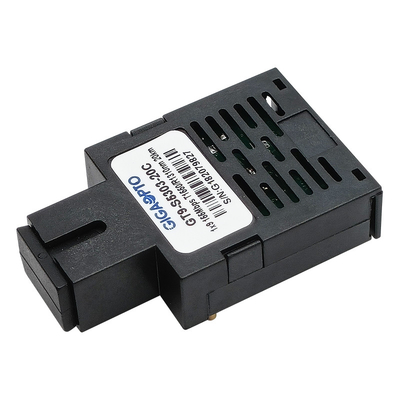

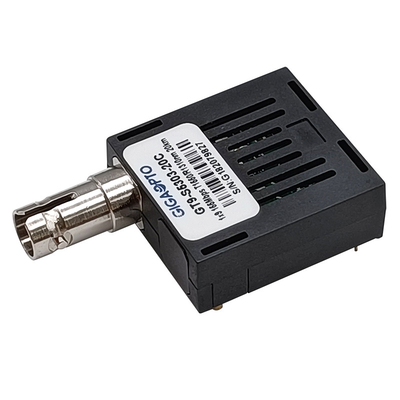

πομποδέκτης BIDI SMF TX1550nm RX1310nm 20km 155Mbps 1x9 ενιαία ενότητα πομποδεκτών Sc FC ST

ενότητα πομποδεκτών 155Mbps TX1550nm/RX1310nm 20km 1x9 BIDI SMF SC/ST/FC LVPECL PECL

Περιγραφή

Οι single-mode πομποδέκτες σειράς 1x9 GT9-S5303-20x του GIGAOPTO είναι χαμηλής ισχύος, ενότητες υψηλής επίδοσης για τις αμφίδρομες τμηματικές οπτικές μεταδόσεις στοιχείων όπως το ATM 155Mb/s και γρήγορο Ethernet. Οι πομποδέκτες BiDi 1×9 παρέχουν την απόσταση μετάδοσης 20km πέρα από ένα ενιαίο σκέλος της single-mode ίνας χρησιμοποιώντας τη συσκευή αποστολής σημάτων 1550nm και το δέκτη 1310nm.

Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί ένα πολλαπλάσιο κβαντικό καλά λέιζερ και είναι μια κατηγορία 1 λέιζερ υποχωρητικό σύμφωνα με το διεθνές IEC 60825 ασφαλειών προτύπου. Το τμήμα δεκτών χρησιμοποιεί έναν ενσωματωμένο προενισχυτή ανιχνευτών (IDP) που τοποθετείται σε μια οπτική επιγραφή και ένα ολοκληρωμένο κύκλωμα μετα-ενισχυτών περιορισμού.

Μια διεπαφή λογικής PECL απλοποιεί τη διεπαφή στα εξωτερικά στοιχεία κυκλώματος.

Προδιαγραφή

Χαρακτηριστικά γνωρίσματα

• Πολυ-πηγάζουσα καρφίτσα 1 X 9 που συσκευάζεται
• Μέχρι τα στοιχεία 155Mb/s - συνδέσεις
• Ενιαίος συνδετήρας Sc, του ST, ή FC
• Ένας τύπος: 1310nmFP Tx/1550nmRx

Τύπος Β: 1550nmFP Tx/1310nmRx

• Μέχρι 20 χλμ πέρα από τη single-mode ίνα
• Ενιαίο δοχείο Sc το /FC/ST
• ενιαία παροχή ηλεκτρικού ρεύματος +3.3V/+5V
• Εισόδου-εξόδου διεπαφή στοιχείων PECL συμβατή
• Το σήμα ανιχνεύει το δείκτη (έκδοση PECL)
• Κύμα solderable και washable με το βούλωμα διαδικασίας που παρεμβάλλεται
• Κατηγορία 1 FDA και iec60825-1 ασφάλεια λέιζερ υποχωρητικά
• RoHS6 υποχωρητικός
• Περιβαλλοντική λειτουργούσα θερμοκρασία:

Εμπορικός: 0 σε 70°C (32 σε 158°F)

Βιομηχανικός: - 40 σε 85°C (- 40 σε 185°F)

Εφαρμογή

• Συνδέσεις του ATM 155 Mbps
• SONET/SDH ο εξοπλισμός διασυνδέει
• Γρήγορο Ethernet 100 συνδέσεις Mb/s
• Γρήγοροι μετατροπείς μέσων Ethernet

Διαταγή των πληροφοριών
