Λεπτομέρειες:
|
| Τύπος: | 1x9 CWDM | Στοιχεία - σύνδεση: | 2.5Gb/s |
|---|---|---|---|
| Ανώτατη απόσταση καλωδίων: | 40km | Κεντρικό μήκος κύματος: | 1270nm σε 1610nm |
| Τύπος λέιζερ: | DFB | Διεπαφή: | Διπλό Sc, ST, FC |
| Εφαρμογές: | 2x το κανάλι ινών, εξοπλισμός STM-16/SONET Oc-48 SDH διασυνδέει | Λέξεις κλειδιά: | ενότητα 1x9 2.5Gbps CWDM, 2.5G 40km οπτικός πομποδέκτης |
| Επισημαίνω: | πομποδέκτης 40km 1x9,Πομποδέκτης CWDM 1x9,ενότητα πομποδεκτών 40km SMF |
||

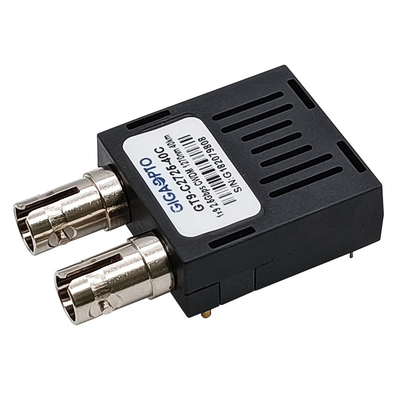

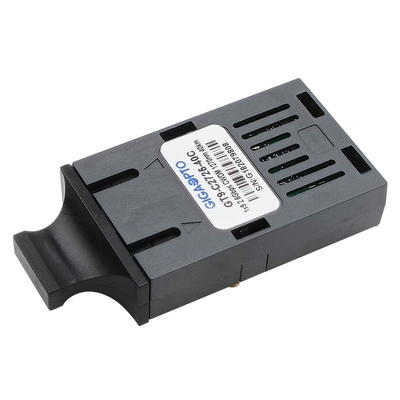

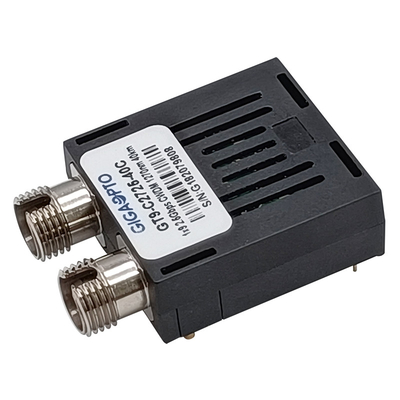

ενότητα SMF 1270nm πομποδεκτών 2.5Gbps 1x9 CWDM σε 1610nm 40km διπλό SC/ST/FC LVPECL PECL
Περιγραφή
Οι single-mode πομποδέκτες σειράς GT9-Cxx25-40x του GIGAOPTO είναι υψηλή επίδοση και οικονομικώς αποδοτικά ποσοστά στοιχείων πομποδεκτών CWDM 1×9 οπτικά ενισχυτικά μέχρι 2.5Gbps. Οι ενότητες CWDM σχεδιάζονται για SDH STM-16 και SONET Oc-48 τη μακροχρόνια προσιτότητα CWDM η εφαρμογή. Υπάρχουν 18 κεντρικά μήκη κύματος διαθέσιμο από το 1270 NM σε 1610nm. Το διάστημα καναλιών 20nm επιτρέπει τη μη ψυχόμενη λειτουργία λέιζερ. Το τμήμα δεκτών χρησιμοποιεί έναν ενσωματωμένο προενισχυτή ανιχνευτών InGaAs που τοποθετείται σε μια οπτική επιγραφή και ένα ολοκληρωμένο κύκλωμα μετα-ενισχυτών περιορισμού. Μια διεπαφή λογικής PECL απλοποιεί τη διεπαφή στα εξωτερικά στοιχεία κυκλώματος.
Προδιαγραφή
| Συσκευασία προϊόντων | CWDM 1×9 | Ποσοστό μεταφοράς δεδομένων (GBP) | 2.5Gbps |
| Οπτικός συνδετήρας | Διπλό Sc, FC, ST | Μέγιστη προσιτότητα | 40km |
| Ψηφιακά διαγνωστικά | Μην υποστηριγμένος | Τύπος καλωδίων | Ενιαία ίνα τρόπου |
| Εξουσιοδότηση | 3 έτη | Εμπορική λειτουργούσα θερμοκρασία | 0 σε 70°C (32 σε 158°F) |
| Κεντρικό μήκος κύματος | 1270nm σε 1610nm | Τάση παροχής ηλεκτρικού ρεύματος | 3.3V ή 5V |
| Τύπος LD | DFB | PD τύπος | ΚΑΡΦΙΤΣΑ |
| Οπτική δύναμη παραγωγής | -2 dBm ~ 3 | Ευαισθησία | <-20dbm> |
| ER | >8.2dB | Κορεσμός | >-3dBm |
| Πρωτόκολλα | ITU-τ G.957, STM-16, RoHS | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Διαταγή των πληροφοριών
| Αριθμός μερών | TX (xx=) | Conn. | Τάση | Temp. | Περιγραφή |
| GT9-Cxx25-40C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
Sc | 3.3V/5V | 0 σε 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, Sc, εμπορικός πομποδέκτης 3.3V/5V |
| GT9-Cxx25-40I | Sc | 3.3V/5V | -40 σε 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, Sc, βιομηχανικός πομποδέκτης 3.3V/5V | |
| GT9-Cxx25-40C3 | Sc | 3.3V | 0 σε 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, Sc, εμπορικός πομποδέκτης 3.3V | |
| GT9-Cxx25-40I3 | Sc | 3.3V | -40 σε 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, Sc, βιομηχανικός πομποδέκτης 3.3V | |
| GT9-Cxx25-40C5 | Sc | 5V | 0 σε 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, Sc, εμπορικός πομποδέκτης 5V | |
| GT9-Cxx25-40I5 | Sc | 5V | -40 σε 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, Sc, βιομηχανικός πομποδέκτης 5V | |
| GT9-Cxx25-40CF | FC | 3.3V/5V | 0 σε 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, FC, εμπορικός πομποδέκτης 3.3V/5V | |
| GT9-Cxx25-40IF | FC | 3.3V/5V | -40 σε 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, FC, βιομηχανικός πομποδέκτης 3.3V/5V | |
| GT9-Cxx25-40CF3 | FC | 3.3V | 0 σε 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, FC, εμπορικός πομποδέκτης 3.3V | |
| GT9-Cxx25-40IF3 | FC | 3.3V | -40 σε 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, FC, βιομηχανικός πομποδέκτης 3.3V | |
| GT9-Cxx25-40CF5 | FC | 5V | 0 σε 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, FC, εμπορικός πομποδέκτης 5V | |
| GT9-Cxx25-40IF5 | FC | 5V | -40 σε 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, FC, βιομηχανικός πομποδέκτης 5V | |
| GT9-Cxx25-40CT | ST | 3.3V/5V | 0 σε 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, ST, εμπορικός πομποδέκτης 3.3V/5V | |
| GT9-Cxx25-40IT | ST | 3.3V/5V | -40 σε 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, ST, βιομηχανικός πομποδέκτης 3.3V/5V | |
| GT9-Cxx25-40CT3 | ST | 3.3V | 0 σε 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, ST, εμπορικός πομποδέκτης 3.3V | |
| GT9-Cxx25-40IT3 | ST | 3.3V | -40 σε 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, ST, βιομηχανικός πομποδέκτης 3.3V | |
| GT9-Cxx25-40CT5 | ST | 5V | 0 σε 70°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, ST, εμπορικός πομποδέκτης 5V | |
| GT9-Cxx25-40IT5 | ST | 5V | -40 σε 85°C | 1x9 CWDM, 2.5Gbps, 40km, SMF, ST, βιομηχανικός πομποδέκτης 5V |
