Λεπτομέρειες:
|
| Συσκευασία: | 1x9 | Ταχύτητα: | 1.25Gbps |
|---|---|---|---|
| Κεντρικό μήκος κύματος: | 1270nm ~ 1610nm | Τύπος LD: | DFB |
| Συνδετήρας: | Διπλό Sc, ST, FC | Τάση ανεφοδιασμού: | 3.3V ή 5V |
| Λέξεις κλειδιά: | ενότητα 1x9 1.25Gbps CWDM, 1.25G 40km οπτικός πομποδέκτης | ||
| Επισημαίνω: | οπτικός πομποδέκτης 40km 1x9,οπτικός πομποδέκτης 1610nm 1x9,cwdm ενότητα |
||

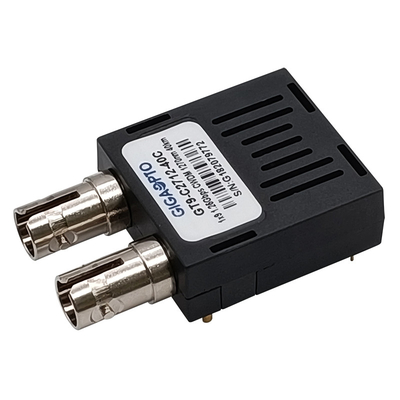

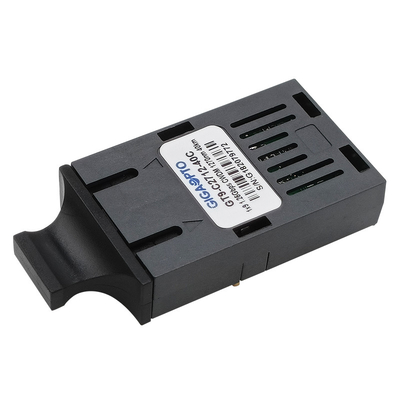

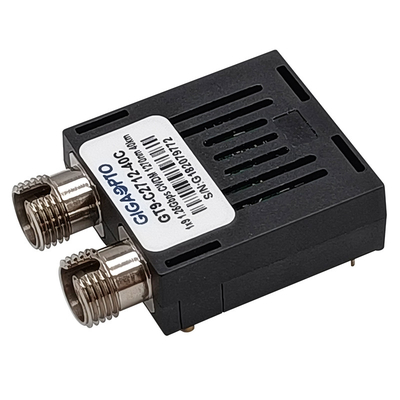

1.25Gbps 1x9 CWDM 1270nm σε 1610nm 40km ενότητα LVPECL PECL διπλό SC/ST/FC πομποδεκτών SMF
Περιγραφή
Οι single-mode 1×9 GT9-Cxx12-40x του GIGAOPTO πομποδέκτες σειράς είναι χαμηλής ισχύος, ενότητες υψηλής επίδοσης που υποστηρίζουν μέχρι τα στοιχεία 1.25Gb/s το ποσοστό για τις διπλές οπτικές μεταδόσεις στοιχείων όπως Gigabit Ethernet και το κανάλι ινών.
Αυτή η ενότητα πομποδεκτών σειράς CWDM 1×9 παρέχει την απόσταση μετάδοσης 40km πέρα από την ενιαία ίνα τρόπου. Υπάρχουν 18 κεντρικά μήκη κύματος διαθέσιμο από το 1270 NM σε 1610nm, με κάθε βήμα 20nm.
Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί ένα πολλαπλάσιο κβαντικό καλά WDM DFB λέιζερ και είναι μια κατηγορία 1 λέιζερ υποχωρητικό σύμφωνα με τη διεθνή ασφάλεια προτύπου IEC-60825. Το τμήμα δεκτών χρησιμοποιεί έναν ενσωματωμένο προενισχυτή ανιχνευτών InGaAs (IDP) που τοποθετείται σε μια οπτική επιγραφή και ένα ολοκληρωμένο κύκλωμα μετα-ενισχυτών περιορισμού. Μια διεπαφή λογικής PECL απλοποιεί τη διεπαφή στα εξωτερικά στοιχεία κυκλώματος.
Προδιαγραφή
| Τύπος | 1x9 | Ποσοστό δυαδικών ψηφίων (GBP) | 1.25Gbps |
| Συνδετήρας | Διπλό Sc, FC, ST | Μέγιστη απόσταση | 40km |
| DOM | Αριθ. | Τύπος καλωδίων | Ενιαίος τρόπος (SMF) |
| Εξουσιοδότηση | 3 έτη | Σειρά θερμοκρασίας |
Εμπορικός 0 σε 70°C (32 σε 158°F) |
| Κεντρικό μήκος κύματος | 1270nm σε 1610nm | Τάση παροχής ηλεκτρικού ρεύματος | 3.3V ή 5V |
| Θερμοκρασία αποθήκευσης | -40 σε 85°C (- 40 σε 185°F) | Συνολικό ρεύμα | 300mA |
| Τύπος συσκευών αποστολής σημάτων | DFB | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| Οπτική δύναμη παραγωγής | -5 σε 0dBm | RX ευαισθησία | <-24dbm> |
| Αναλογία εξάλειψης | >9dB | RX υπερφόρτωση | >-3dBm |
| Πρωτόκολλα | IEEE802.3z | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Διαταγή των πληροφοριών
| Αριθμός μερών | TX (xx=) | Conn. | Τάση | Temp. | Περιγραφή |
| GT9-Cxx12-40C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
Sc | 3.3V/5V | 0 σε 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, εμπορικός πομποδέκτης 3.3V/5V |
| GT9-Cxx12-40I | Sc | 3.3V/5V | -40 σε 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, βιομηχανικός πομποδέκτης 3.3V/5V | |
| GT9-Cxx12-40C3 | Sc | 3.3V | 0 σε 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, εμπορικός πομποδέκτης 3.3V | |
| GT9-Cxx12-40I3 | Sc | 3.3V | -40 σε 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, βιομηχανικός πομποδέκτης 3.3V | |
| GT9-Cxx12-40C5 | Sc | 5V | 0 σε 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, εμπορικός πομποδέκτης 5V | |
| GT9-Cxx12-40I5 | Sc | 5V | -40 σε 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, Sc, βιομηχανικός πομποδέκτης 5V | |
| GT9-Cxx12-40CF | FC | 3.3V/5V | 0 σε 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, εμπορικός πομποδέκτης 3.3V/5V | |
| GT9-Cxx12-40IF | FC | 3.3V/5V | -40 σε 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, βιομηχανικός πομποδέκτης 3.3V/5V | |
| GT9-Cxx12-40CF3 | FC | 3.3V | 0 σε 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, εμπορικός πομποδέκτης 3.3V | |
| GT9-Cxx12-40IF3 | FC | 3.3V | -40 σε 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, βιομηχανικός πομποδέκτης 3.3V | |
| GT9-Cxx12-40CF5 | FC | 5V | 0 σε 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, εμπορικός πομποδέκτης 5V | |
| GT9-Cxx12-40IF5 | FC | 5V | -40 σε 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, FC, βιομηχανικός πομποδέκτης 5V | |
| GT9-Cxx12-40CT | ST | 3.3V/5V | 0 σε 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, ST, εμπορικός πομποδέκτης 3.3V/5V | |
| GT9-Cxx12-40IT | ST | 3.3V/5V | -40 σε 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, ST, βιομηχανικός πομποδέκτης 3.3V/5V | |
| GT9-Cxx12-40CT3 | ST | 3.3V | 0 σε 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, ST, εμπορικός πομποδέκτης 3.3V | |
| GT9-Cxx12-40IT3 | ST | 3.3V | -40 σε 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, ST, βιομηχανικός πομποδέκτης 3.3V | |
| GT9-Cxx12-40CT5 | ST | 5V | 0 σε 70°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, ST, εμπορικός πομποδέκτης 5V | |
| GT9-Cxx12-40IT5 | ST | 5V | -40 σε 85°C | 1x9 CWDM, 1.25Gbps, 40km, SMF, ST, βιομηχανικός πομποδέκτης 5V |
