Λεπτομέρειες:
|
| Τύπος: | 1x9 | Ταχύτητα: | 155Mb/s |
|---|---|---|---|
| Ανώτατη απόσταση μετάδοσης: | 40km | μήκος κύματος: | 1270nm σε 1610nm |
| Τύπος λέιζερ: | DFB | Συνδετήρας: | Διπλό Sc, ST, FC |
| Τρόπος ινών: | Ενιαίος τρόπος | Λέξεις κλειδιά: | 1x9 155Mbps CWDM, οπτικός πομποδέκτης 40km, 155M 1270nm σε 1610nm |
| Επισημαίνω: | οπτικός πομποδέκτης 155Mbps 1x9,Οπτικός πομποδέκτης CWDM 1x9,πομποδέκτης 40km LVPECL |
||

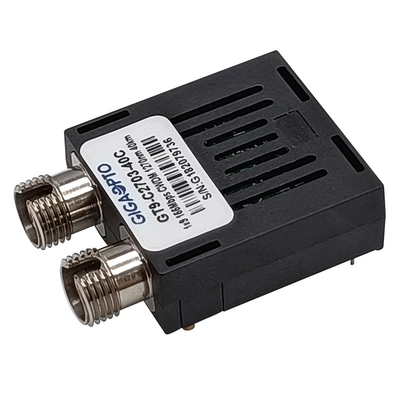

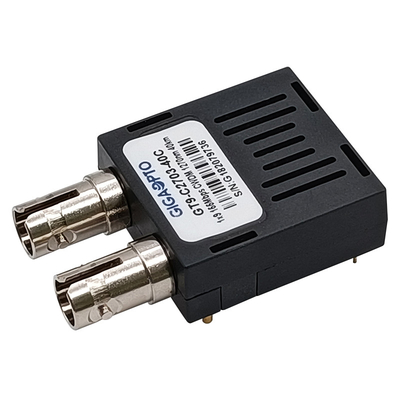

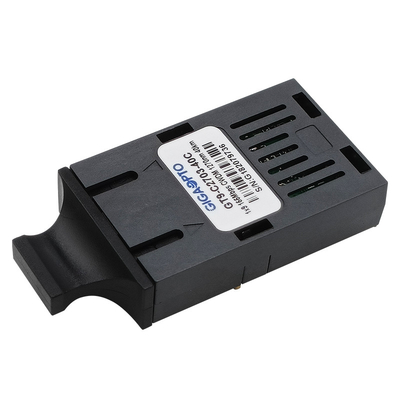

155Mbps 1x9 CWDM 1270nm σε 1610nm SMF 40km ενότητα διπλό SC/ST/FC LVPECL PECL πομποδεκτών
Περιγραφή
Οι single-mode πομποδέκτες σειράς GT9-Cxx03-40x του GIGAOPTO είναι μια μικρή δύναμη, ενότητες υψηλής επίδοσης CWDM 1×9 που υποστηρίζουν το ποσοστό στοιχείων μέχρι 155Mbps για τις αμφίδρομες τμηματικές οπτικές μεταδόσεις στοιχείων όπως SONET Oc-3/SDH STM-1 και γρήγορο Ethernet. Ο οπτικών ινών πομποδέκτης ίχνους CWDM 1x9 αποτελείται από ένα οπτικό υποσυγκρότημα συσκευών αποστολής σημάτων, ένα οπτικό υποσυγκρότημα δεκτών και ένα ηλεκτρικό υποσυγκρότημα. Υπάρχουν δεκαοχτώ κεντρικά μήκη κύματος από το 1270 NM σε 1610nm, με κάθε βήμα 20nm. Ο πομποδέκτης 155Mb/s CWDM 1x9 είναι κατηγορία που 1 προϊόντα λέιζερ συμμορφώνεται με EN60825.
Προδιαγραφή
| Τύπος | 1x9 | Ποσοστό μεταφοράς δεδομένων | 155Mbps |
| Οπτικός συνδετήρας | SC, FC, ST | Προσιτότητα | 40km |
| DDM/DOM | Αριθ. | Τύπος καλωδίων | Ενιαίος τρόπος (SMF) |
| Εξουσιοδότηση | 3 έτη | Περιβαλλοντική θερμοκρασία |
0 σε 70°C (32 σε 158°F) -40 σε 85°C (- 40 σε 185°F) |
| Κεντρικό μήκος κύματος | 1270nm σε 1610nm | Τάση παροχής ηλεκτρικού ρεύματος | 3.3V ή 5V |
| Θερμοκρασία συγκόλλησης | <260> | Icc | 300mA |
| Τύπος συσκευών αποστολής σημάτων | DFB | PD τύπος | ΚΑΡΦΙΤΣΑ |
| TX οπτική δύναμη | -5 σε 0dBm | RX ευαισθησία | <-34dbm> |
| ER | >9dB | RX κορεσμός | >-3dBm |
| Πρωτόκολλα | IEEE802.3z, RoHS | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Διαταγή των πληροφοριών
| Αριθμός μερών | TX (xx=) | Conn. | Τάση | Temp. | Περιγραφή |
| GT9-Cxx03-40C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
Sc | 3.3V/5V | 0 σε 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, Sc, εμπορικός πομποδέκτης 3.3V/5V |
| GT9-Cxx03-40I | Sc | 3.3V/5V | -40 σε 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, Sc, βιομηχανικός πομποδέκτης 3.3V/5V | |
| GT9-Cxx03-40C3 | Sc | 3.3V | 0 σε 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, Sc, εμπορικός πομποδέκτης 3.3V | |
| GT9-Cxx03-40I3 | Sc | 3.3V | -40 σε 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, Sc, βιομηχανικός πομποδέκτης 3.3V | |
| GT9-Cxx03-40C5 | Sc | 5V | 0 σε 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, Sc, εμπορικός πομποδέκτης 5V | |
| GT9-Cxx03-40I5 | Sc | 5V | -40 σε 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, Sc, βιομηχανικός πομποδέκτης 5V | |
| GT9-Cxx03-40CF | FC | 3.3V/5V | 0 σε 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, FC, εμπορικός πομποδέκτης 3.3V/5V | |
| GT9-Cxx03-40IF | FC | 3.3V/5V | -40 σε 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, FC, βιομηχανικός πομποδέκτης 3.3V/5V | |
| GT9-Cxx03-40CF3 | FC | 3.3V | 0 σε 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, FC, εμπορικός πομποδέκτης 3.3V | |
| GT9-Cxx03-40IF3 | FC | 3.3V | -40 σε 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, FC, βιομηχανικός πομποδέκτης 3.3V | |
| GT9-Cxx03-40CF5 | FC | 5V | 0 σε 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, FC, εμπορικός πομποδέκτης 5V | |
| GT9-Cxx03-40IF5 | FC | 5V | -40 σε 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, FC, βιομηχανικός πομποδέκτης 5V | |
| GT9-Cxx03-40CT | ST | 3.3V/5V | 0 σε 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, ST, εμπορικός πομποδέκτης 3.3V/5V | |
| GT9-Cxx03-40IT | ST | 3.3V/5V | -40 σε 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, ST, βιομηχανικός πομποδέκτης 3.3V/5V | |
| GT9-Cxx03-40CT3 | ST | 3.3V | 0 σε 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, ST, εμπορικός πομποδέκτης 3.3V | |
| GT9-Cxx03-40IT3 | ST | 3.3V | -40 σε 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, ST, βιομηχανικός πομποδέκτης 3.3V | |
| GT9-Cxx03-40CT5 | ST | 5V | 0 σε 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, ST, εμπορικός πομποδέκτης 5V | |
| GT9-Cxx03-40IT5 | ST | 5V | -40 σε 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, ST, βιομηχανικός πομποδέκτης 5V |
