Λεπτομέρειες:
|
| Τύπος μορφής: | 1x9 CWDM | Ανώτατο ποσοστό στοιχείων: | 155Mb/s |
|---|---|---|---|
| Μήκος καλωδίων: | 20km | Κεντρικό μήκος κύματος: | 1270nm σε 1610nm |
| Τύπος LD: | DFB | Διεπαφή: | Διπλό Sc, ST, FC |
| MEDIA: | Ενιαίος τρόπος | Λέξεις κλειδιά: | 1x9 155Mbps CWDM, οπτικός πομποδέκτης 20km, 1270nm σε 1610nm CWDM |
| Επισημαίνω: | ενότητα πομποδεκτών 1x9 SMF,ενότητα πομποδεκτών 1610nm SMF,πομποδέκτης 20km |
||

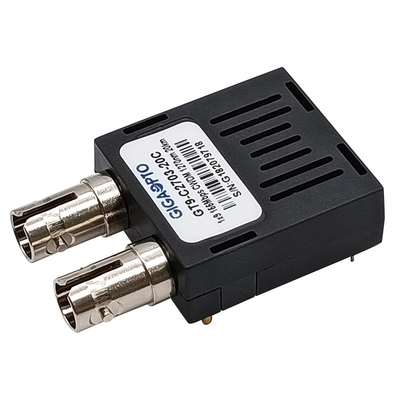

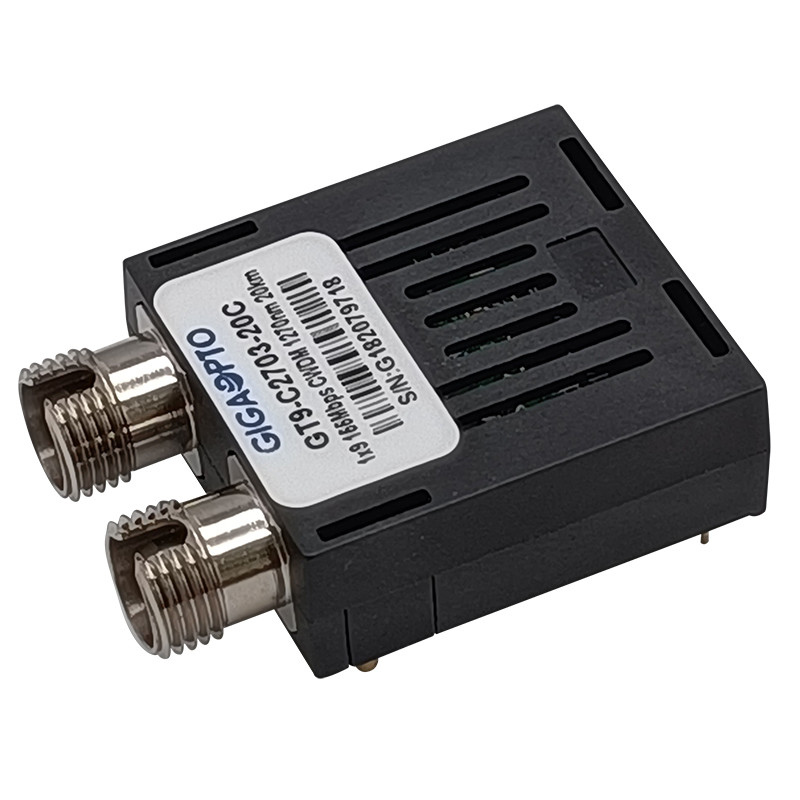

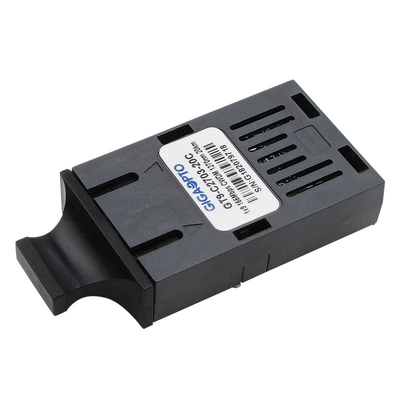

155Mbps 1x9 CWDM 1270nm σε 1610nm SMF 20km ενότητα διπλό SC/ST/FC LVPECL PECL πομποδεκτών
Περιγραφή
Οι single-mode πομποδέκτες σειράς GT9-Cxx03-20x του GIGAOPTO είναι υψηλή επίδοση, οικονομικώς αποδοτικές ενότητες CWDM υποχωρητικές με Gigabit Ethernet και πρότυπα ieee-802,3. Οι σειρές πομποδεκτών σχεδιάζονται για τη γρήγορη εφαρμογή STM-1/SONET Oc-3 Ethernet και SDH που απαιτεί το ποσοστό στοιχείων κάτω από 155Mb/s.
Ο πομποδέκτης 1x9 CWDM παρέχει μεγάλης χωρητικότητας, λύσεις επικοινωνίας εύρους ζώνης υψηλός-BRI για τα πολλαπλασιασμένα οπτικά δίκτυα. Υπάρχουν δεκαοχτώ κεντρικά μήκη κύματος διαθέσιμο από το 1270 NM σε 1610nm, κάθε βήμα 20nm. Η συσκευή αποστολής σημάτων χρησιμοποιεί ένα ιδιαίτερα αξιόπιστο λέιζερ CWDM DFB και ο δέκτης χρησιμοποιεί μια αποδοτική φωτοδίοδο ΚΑΡΦΙΤΣΏΝ InGaAs. Ο πομποδέκτης έχει την άριστες ασυλία και την αξιοπιστία.
Προδιαγραφή
| Συσκευασία | 1x9 CWDM | Στοιχεία - σύνδεση | 155Mbps |
| Οπτικός συνδετήρας | Διπλό Sc, FC, ST | Απόσταση | 20km |
| DDM | Αριθ. | Τύπος καλωδίων | Ενιαίος τρόπος (SMF) |
| Εξουσιοδότηση | 3 έτη | Εμπορική θερμοκρασία | 0 σε 70°C (32 σε 158°F) |
| Κεντρικό μήκος κύματος | 1270nm σε 1610nm | Τάση παροχής ηλεκτρικού ρεύματος | 3.3V ή 5V |
| Θερμοκρασία συγκόλλησης | <260> | Θερμοκρασία αποθήκευσης | -40 σε 85°C (- 40 σε 185°F) |
| Οπτικά συστατικά | DFB | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| Μέση δύναμη παραγωγής | -5 σε 0dBm | Δέκτης Sens. | <-34dbm> |
| Αναλογία εξάλειψης | >9dB | RX υπερφόρτωση | >-3dBm |
| Πρωτόκολλα | IEEE802.3z, RoHS | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Διαταγή των πληροφοριών
| Αριθμός μερών | TX (xx=) | Conn. | Τάση | Temp. | Περιγραφή |
| GT9-Cxx03-20C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
Sc | 3.3V/5V | 0 σε 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, Sc, εμπορικός πομποδέκτης 3.3V/5V |
| GT9-Cxx03-20I | Sc | 3.3V/5V | -40 σε 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, Sc, βιομηχανικός πομποδέκτης 3.3V/5V | |
| GT9-Cxx03-20C3 | Sc | 3.3V | 0 σε 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, Sc, εμπορικός πομποδέκτης 3.3V | |
| GT9-Cxx03-20I3 | Sc | 3.3V | -40 σε 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, Sc, βιομηχανικός πομποδέκτης 3.3V | |
| GT9-Cxx03-20C5 | Sc | 5V | 0 σε 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, Sc, εμπορικός πομποδέκτης 5V | |
| GT9-Cxx03-20I5 | Sc | 5V | -40 σε 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, Sc, βιομηχανικός πομποδέκτης 5V | |
| GT9-Cxx03-20CF | FC | 3.3V/5V | 0 σε 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, FC, εμπορικός πομποδέκτης 3.3V/5V | |
| GT9-Cxx03-20IF | FC | 3.3V/5V | -40 σε 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, FC, βιομηχανικός πομποδέκτης 3.3V/5V | |
| GT9-Cxx03-20CF3 | FC | 3.3V | 0 σε 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, FC, εμπορικός πομποδέκτης 3.3V | |
| GT9-Cxx03-20IF3 | FC | 3.3V | -40 σε 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, FC, βιομηχανικός πομποδέκτης 3.3V | |
| GT9-Cxx03-20CF5 | FC | 5V | 0 σε 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, FC, εμπορικός πομποδέκτης 5V | |
| GT9-Cxx03-20IF5 | FC | 5V | -40 σε 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, FC, βιομηχανικός πομποδέκτης 5V | |
| GT9-Cxx03-20CT | ST | 3.3V/5V | 0 σε 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, ST, εμπορικός πομποδέκτης 3.3V/5V | |
| GT9-Cxx03-20IT | ST | 3.3V/5V | -40 σε 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, ST, βιομηχανικός πομποδέκτης 3.3V/5V | |
| GT9-Cxx03-20CT3 | ST | 3.3V | 0 σε 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, ST, εμπορικός πομποδέκτης 3.3V | |
| GT9-Cxx03-20IT3 | ST | 3.3V | -40 σε 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, ST, βιομηχανικός πομποδέκτης 3.3V | |
| GT9-Cxx03-20CT5 | ST | 5V | 0 σε 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, ST, εμπορικός πομποδέκτης 5V | |
| GT9-Cxx03-20IT5 | ST | 5V | -40 σε 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, ST, βιομηχανικός πομποδέκτης 5V |
