Λεπτομέρειες:
|
| Τύπος: | 1x9 | Ταχύτητα: | 2.5Gbps |
|---|---|---|---|
| Ανώτατη προσιτότητα: | 550M | Κεντρικό μήκος κύματος: | 850nm |
| Τύπος λέιζερ: | VCSEL | Διεπαφή: | Διπλό Sc, ST, FC |
| MEDIA: | MMF | Λέξεις κλειδιά: | 1x9 2.5Gbps 850nm, MMF 550m οπτικός πομποδέκτης, 2.5G διπλό SC/ST/FC |
| Επισημαίνω: | ενότητα πομποδεκτών 2.5Gbps PECL,ενότητα πομποδεκτών 1x9 PECL,1x9 FC |
||

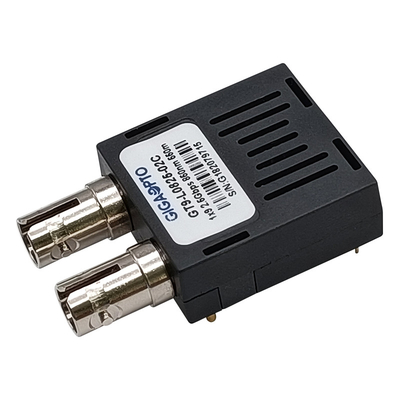

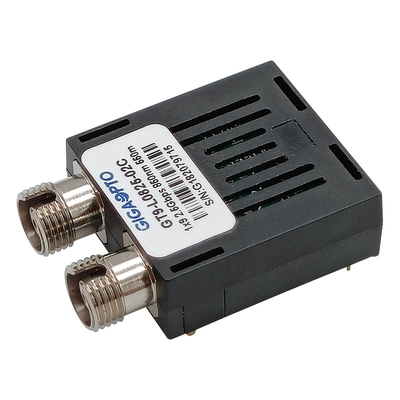

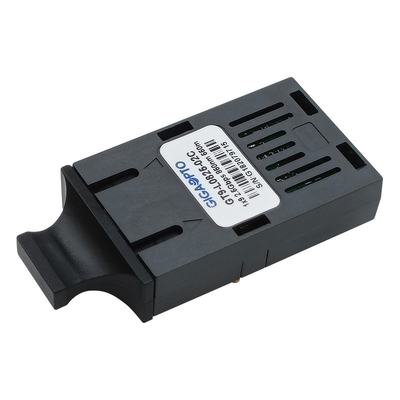

2.5Gbps 1x9 850nm MMF 550m διπλή ενότητα πομποδεκτών SC/ST/FC LVPECL PECL
Περιγραφή
Οι πολυ πομποδέκτες τρόπου GT9-L0825-02x του GIGAOPTO είναι χαμηλής ισχύος, ενότητα υψηλής επίδοσης για τις αμφίδρομες τμηματικές οπτικές μεταδόσεις στοιχείων όπως SONET Oc-48 IR-1 /SDH STM-16 (s-16,1), Gigabit Ethernet και κανάλι ινών 1X/2X. Αυτή η σειρά οπτικών πομποδεκτών 1×9 παρέχει μια απόσταση μετάδοσης 550m πέρα από την πολλαπλού τρόπου ίνα σε ένα ονομαστικό μήκος κύματος 850nm.
Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί ένα πολλαπλάσιο κβαντικό καλά λέιζερ και είναι μια κατηγορία 1 λέιζερ υποχωρητικό σύμφωνα με τη διεθνή ασφάλεια προτύπου IEC-60825. Το τμήμα δεκτών χρησιμοποιεί έναν ενσωματωμένο προενισχυτή ανιχνευτών InGaAs (IDP) που τοποθετείται σε μια οπτική επιγραφή και ένα ολοκληρωμένο κύκλωμα μετα-ενισχυτών περιορισμού. Αυτή η σειρά πομποδεκτών παρέχει τη διαφορετική επιλογή του διπλού δοχείου Sc, FC, ή του ST.
Προδιαγραφή
| Τύπος μορφής | 1x9 | Ανώτατο ποσοστό στοιχείων (Gb/s) | 2.488Gb/s |
| Οπτικός συνδετήρας | Διπλό Sc, FC, ST | Ανώτατο μήκος συνδέσεων | 550m |
| DDM | Αριθ. | MEDIA | Πολυ ίνα τρόπου |
| Εξουσιοδότηση | 3 έτη | Λειτουργούσα θερμοκρασία |
Εμπορικός 0 σε 70°C (32 σε 158°F) |
| Μήκος κύματος (NM) | 850nm | Τάση παροχής ηλεκτρικού ρεύματος | 3.3V ή 5.0V |
| Θερμοκρασία συγκόλλησης | <260> | Θερμοκρασία αποθήκευσης | -40℃~+85℃ |
| Τύπος LD | VCSEL | PD τύπος | ΚΑΡΦΙΤΣΑ |
| Δύναμη συσκευών αποστολής σημάτων | -10 σε -3dBm | RX ευαισθησία | <-18dbm> |
| ER | >8.2dB | Κορεσμός | >-9dBm |
| Πρωτόκολλα | RoHS, IEC-60825, IEEE 802.3z | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή |
| GT9-L0825-02C | 1x9 ενότητα πομποδεκτών, 2.5Gbps, Sc, πολυ τρόπος 850nm 550m, 3.3V/5V, 0 σε 70°C |
| GT9-L0825-02CF | 1x9 ενότητα πομποδεκτών, 2.5Gbps, FC, πολυ τρόπος 850nm 550m, 3.3V/5V, 0 σε 70°C |
| GT9-L0825-02CT | 1x9 ενότητα πομποδεκτών, 2.5Gbps, ST, πολυ τρόπος 850nm 550m, 3.3V/5V, 0 σε 70°C |
| GT9-L0825-02I | 1x9 ενότητα πομποδεκτών, 2.5Gbps, Sc, πολυ τρόπος 850nm 550m, 3.3V/5V, -40 σε 85°C |
| GT9-L0825-02IF | 1x9 ενότητα πομποδεκτών, 2.5Gbps, FC, πολυ τρόπος 850nm 550m, 3.3V/5V, -40 σε 85°C |
| GT9-L0825-02IT | 1x9 ενότητα πομποδεκτών, 2.5Gbps, ST, πολυ τρόπος 850nm 550m, 3.3V/5V, -40 σε 85°C |
| GT9-L0825-02C3 | 1x9 ενότητα πομποδεκτών, 2.5Gbps, Sc, πολυ τρόπος 850nm 550m, 3.3V, 0 σε 70°C |
| GT9-L0825-02CF3 | 1x9 ενότητα πομποδεκτών, 2.5Gbps, FC, πολυ τρόπος 850nm 550m, 3.3V, 0 σε 70°C |
| GT9-L0825-02CT3 | 1x9 ενότητα πομποδεκτών, 2.5Gbps, ST, πολυ τρόπος 850nm 550m, 3.3V, 0 σε 70°C |
| GT9-L0825-02I3 | 1x9 ενότητα πομποδεκτών, 2.5Gbps, Sc, πολυ τρόπος 850nm 550m, 3.3V, - 40 σε 85°C |
| GT9-L0825-02IF3 | 1x9 ενότητα πομποδεκτών, 2.5Gbps, FC, πολυ τρόπος 850nm 550m, 3.3V, - 40 σε 85°C |
| GT9-L0825-02IT3 | 1x9 ενότητα πομποδεκτών, 2.5Gbps, ST, πολυ τρόπος 850nm 550m, 3.3V, -40 σε 85°C |
| GT9-L0825-02C5 | 1x9 ενότητα πομποδεκτών, 2.5Gbps, Sc, πολυ τρόπος 850nm 550m, 5V, 0 σε 70°C |
| GT9-L0825-02CF5 | 1x9 ενότητα πομποδεκτών, 2.5Gbps, FC, πολυ τρόπος 850nm 550m, 5V, 0 σε 70°C |
| GT9-L0825-02CT5 | 1x9 ενότητα πομποδεκτών, 2.5Gbps, ST, πολυ τρόπος 850nm 550m, 5V, 0 σε 70°C |
| GT9-L0825-02I5 | 1x9 ενότητα πομποδεκτών, 2.5Gbps, Sc, πολυ τρόπος 850nm 550m, 5V, -40 σε 85°C |
| GT9-L0825-02IF5 | 1x9 ενότητα πομποδεκτών, 2.5Gbps, FC, πολυ τρόπος 850nm 550m, 5V, -40 σε 85°C |
| GT9-L0825-02IT5 | 1x9 ενότητα πομποδεκτών, 2.5Gbps, ST, πολυ τρόπος 850nm 550m, 5V, -40 σε 85°C |
