Λεπτομέρειες:
|
| Συσκευασία προϊόντων: | 1x9 | Ποσοστό μεταφοράς δεδομένων: | 1.25Gbps |
|---|---|---|---|
| Μήκος καλωδίων: | 40km | Κεντρικό μήκος κύματος: | 1550nm |
| Οπτικά συστατικά: | DFB/ΚΑΡΦΊΤΣΑ | Οπτικός συνδετήρας: | Διπλό Sc, ST, FC |
| Τρόπος ινών: | Ενιαίος τρόπος (SMF) | Λέξεις κλειδιά: | 1x9 1.25Gbps 40km, οπτικός πομποδέκτης 1550nm, ενιαίος τρόπος 1.25G 1x9 |
| Επισημαίνω: | ενότητα 1x9 PECL,ενότητα 1550nm PECL,1550nm 40km |
||
ενότητα SMF 1550nm 40km διπλό SC/ST/FC LVPECL/PECL πομποδεκτών 1.25Gbps 1x9
Περιγραφή
Οι σειρές GT9-L1512-40x του GIGAOPTO είναι υψηλή επίδοση και οικονομικώς αποδοτικές ενότητα πομποδεκτών ινών οπτικές για τις εφαρμογές μεγάλης επικοινωνίας όπως το κανάλι ινών 1000Base Gigabit Ethernet και 1x. Αυτός ο πομποδέκτης 1x9 υποστηρίζει το μέγιστο ποσοστό στοιχείων του 1.25Gb/s για τη single-mode ίνα και λειτουργεί σε ένα ονομαστικό μήκος κύματος 1550nm.
Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί ένα πολλαπλάσιο κβαντικό καλά λέιζερ DFB και είναι μια κατηγορία 1 λέιζερ υποχωρητικό σύμφωνα με τη διεθνή ασφάλεια προτύπου IEC-60825. Το τμήμα δεκτών χρησιμοποιεί έναν ενσωματωμένο προενισχυτή ανιχνευτών InGaAs (IDP) που τοποθετείται σε μια οπτική επιγραφή και ένα ολοκληρωμένο κύκλωμα μετα-ενισχυτών περιορισμού. Μια διεπαφή λογικής PECL απλοποιεί τη διεπαφή στα εξωτερικά στοιχεία κυκλώματος.
Προδιαγραφή
| Τύπος μορφής | 1x9 | Στοιχεία - σύνδεση | 1250Mb/s |
| Συνδετήρας | Διπλό Sc, FC, ST | Απόσταση (χλμ) | 40km |
| DOM | Αριθ. | MEDIA | SMF |
| Εξουσιοδότηση | 3 έτη | Γ-Temp. | 0 σε 70°C (32 σε 158°F) |
| Κεντρικό μήκος κύματος | 1550nm | Τάση παροχής ηλεκτρικού ρεύματος | 3.3V ή 5V |
| Όροι συγκόλλησης | < 260=""> | Ρεύμα παροχής ηλεκτρικού ρεύματος | 300mA |
| Τύπος LD | DFB | PD τύπος | ΚΑΡΦΙΤΣΑ |
| Προωθημένη δύναμη | -5 σε 0dBm | RX ευαισθησία | <-24dbm> |
| ER | >9dB | RX κορεσμός | <-3dbm> |
| Πρωτόκολλα | IEEE 802.3ah | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή |
| GT9-L1512-40C | 1x9 ενότητα πομποδεκτών, 1.25Gbps, Sc, ενιαίος τρόπος 1550nm 40km, 3.3V/5V, 0 σε 70°C |

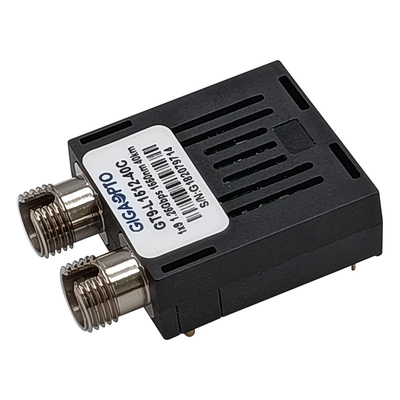

| GT9-L1512-40CF | 1x9 ενότητα πομποδεκτών, 1.25Gbps, FC, ενιαίος τρόπος 1550nm 40km, 3.3V/5V, 0 σε 70°C |

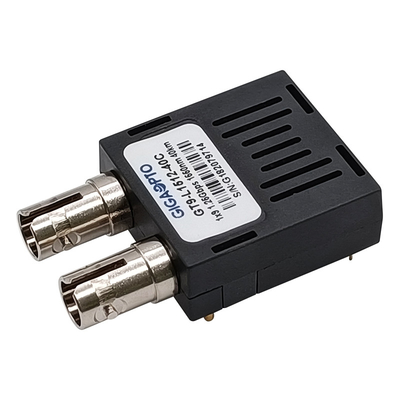

| GT9-L1512-40CT | 1x9 ενότητα πομποδεκτών, 1.25Gbps, ST, ενιαίος τρόπος 1550nm 40km, 3.3V/5V, 0 σε 70°C |
| GT9-L1512-40I | 1x9 ενότητα πομποδεκτών, 1.25Gbps, Sc, ενιαίος τρόπος 1550nm 40km, 3.3V/5V, -40 σε 85°C |
| GT9-L1512-40IF | 1x9 ενότητα πομποδεκτών, 1.25Gbps, FC, ενιαίος τρόπος 1550nm 40km, 3.3V/5V, -40 σε 85°C |
| GT9-L1512-40IT | 1x9 ενότητα πομποδεκτών, 1.25Gbps, ST, ενιαίος τρόπος 1550nm 40km, 3.3V/5V, -40 σε 85°C |
| GT9-L1512-40C3 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, Sc, ενιαίος τρόπος 1550nm 40km, 3.3V, 0 σε 70°C |
| GT9-L1512-40CF3 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, FC, ενιαίος τρόπος 1550nm 40km, 3.3V, 0 σε 70°C |
| GT9-L1512-40CT3 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, ST, ενιαίος τρόπος 1550nm 40km, 3.3V, 0 σε 70°C |
| GT9-L1512-40I3 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, Sc, ενιαίος τρόπος 1550nm 40km, 3.3V, - 40 σε 85°C |
| GT9-L1512-40IF3 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, FC, ενιαίος τρόπος 1550nm 40km, 3.3V, - 40 σε 85°C |
| GT9-L1512-40IT3 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, ST, ενιαίος τρόπος 1550nm 40km, 3.3V, -40 σε 85°C |
| GT9-L1512-40C5 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, Sc, ενιαίος τρόπος 1550nm 40km, 5V, 0 σε 70°C |
| GT9-L1512-40CF5 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, FC, ενιαίος τρόπος 1550nm 40km, 5V, 0 σε 70°C |
| GT9-L1512-40CT5 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, ST, ενιαίος τρόπος 1550nm 40km, 5V, 0 σε 70°C |
| GT9-L1512-40I5 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, Sc, ενιαίος τρόπος 1550nm 40km, 5V, -40 σε 85°C |
| GT9-L1512-40IF5 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, FC, ενιαίος τρόπος 1550nm 40km, 5V, -40 σε 85°C |
| GT9-L1512-40IT5 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, ST, ενιαίος τρόπος 1550nm 40km, 5V, -40 σε 85°C |
