Λεπτομέρειες:
|
| Τύπος: | 1x9 | Στοιχεία - σύνδεση: | 1.25Gbps |
|---|---|---|---|
| Προσιτότητα: | 10km | μήκος κύματος: | 1310nm |
| Συσκευή αποστολής σημάτων: | FP | Συνδετήρας: | Διπλό Sc, ST, FC |
| MEDIA: | Ενιαία ίνα τρόπου | Λέξεις κλειδιά: | 1x9 1.25Gbps 1310nm, 1x9 10km οπτικός πομποδέκτης, ενιαίος τρόπος 1.25G |
| Επισημαίνω: | ενιαία ενότητα πομποδεκτών ινών 1x9 οπτική,οπτικός πομποδέκτης 1.25Gbps 1x9,ενότητα SMF 10km |
||

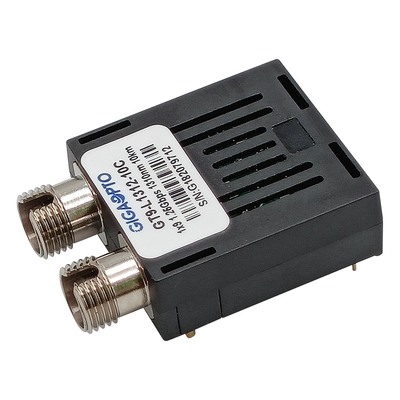

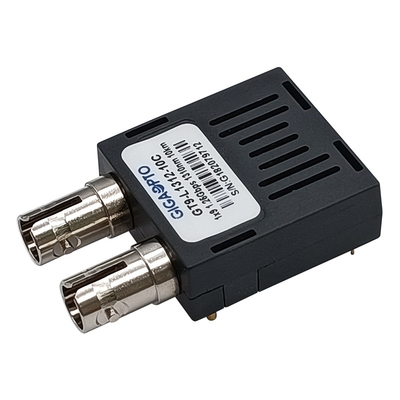

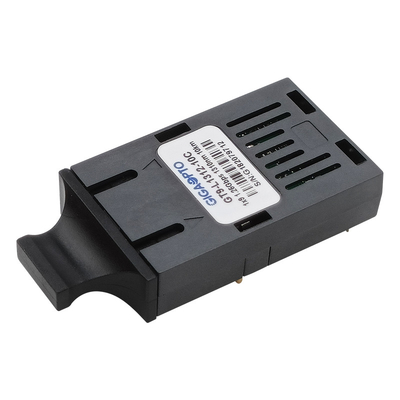

1x9 1.25Gbps SMF 10km διπλή SC/ST/FC LVPECL PECL ενότητα πομποδεκτών 1310nm
Περιγραφή
Οι πομποδέκτες σειράς GT9-L1312-10x του GIGAOPTO είναι ενότητα υψηλής επίδοσης για Gigabit Ethernet και ενιαίες επικοινωνίες ινών Channe ινών με τη χρησιμοποίηση της συσκευής αποστολής σημάτων 1310nm. Αυτή η σειρά οπτικών πομποδεκτών 1×9 παρέχει μια απόσταση μετάδοσης 10km πέρα από την ενιαία ίνα τρόπου σε ένα ονομαστικό μήκος κύματος 1310nm. Η ενότητα πομποδεκτών χρησιμοποιεί ένα τμήμα συσκευών αποστολής σημάτων του λέιζερ 1310nm FP και ενός κυκλώματος οδηγών που μετατρέπει τα στοιχεία PECL στο φωτεινό σήμα. Ο δέκτης χρησιμοποιεί μια φωτοδίοδο μεγάλων ΚΑΡΦΙΤΣΩΝ που μετατρέπει το φωτεινό σήμα σε ένα ηλεκτρικό ρεύμα που ενισχύεται και αναπαρ:άγω στα συμβατά στοιχεία PECL. Μια διεπαφή λογικής PECL απλοποιεί τη διεπαφή στα εξωτερικά στοιχεία κυκλώματος.
Αυτός ο ενιαίος πομποδέκτης τρόπου είναι κατηγορία 1 προϊόν λέιζερ υποχωρητικό σύμφωνα με το διεθνές IEC 60825 ασφαλειών προτύπου.
Προδιαγραφή
| Τύπος | 1x9 | Ποσοστό δυαδικών ψηφίων | 1250Mb/s |
| Συνδετήρας | Διπλό Sc, FC, ST | Προσιτότητα | 10km |
| DDM | Αριθ. | MEDIA | Ενιαίος τρόπος |
| Εξουσιοδότηση | 3 έτη | Εμπορική θερμοκρασία | 0 σε 70°C (32 σε 158°F) |
| Μήκος κύματος | 1310nm | Τάση παροχής ηλεκτρικού ρεύματος | 3.3V ή 5V |
| Θερμοκρασία συγκόλλησης | <260> | Θερμοκρασία αποθήκευσης | -40 σε 85°C |
| Τύπος συσκευών αποστολής σημάτων | FP | PD τύπος | ΚΑΡΦΙΤΣΑ |
| Δύναμη συσκευών αποστολής σημάτων | -9 σε -3dBm | Ευαισθησία | <-20dbm> |
| Αναλογία εξάλειψης | >9dB | RX υπερφόρτωση | >-3dBm |
| Πρωτόκολλα | IEEE802.3z, sff-8472, ITU-τ G.957 | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή |
| GT9-L1312-10C | 1x9 ενότητα πομποδεκτών, 1.25Gbps, Sc, ενιαίος τρόπος 1310nm 10km, 3.3V/5V, 0 σε 70°C |
| GT9-L1312-10CF | 1x9 ενότητα πομποδεκτών, 1.25Gbps, FC, ενιαίος τρόπος 1310nm 10km, 3.3V/5V, 0 σε 70°C |
| GT9-L1312-10CT | 1x9 ενότητα πομποδεκτών, 1.25Gbps, ST, ενιαίος τρόπος 1310nm 10km, 3.3V/5V, 0 σε 70°C |
| GT9-L1312-10I | 1x9 ενότητα πομποδεκτών, 1.25Gbps, Sc, ενιαίος τρόπος 1310nm 10km, 3.3V/5V, -40 σε 85°C |
| GT9-L1312-10IF | 1x9 ενότητα πομποδεκτών, 1.25Gbps, FC, ενιαίος τρόπος 1310nm 10km, 3.3V/5V, -40 σε 85°C |
| GT9-L1312-10IT | 1x9 ενότητα πομποδεκτών, 1.25Gbps, ST, ενιαίος τρόπος 1310nm 10km, 3.3V/5V, -40 σε 85°C |
| GT9-L1312-10C3 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, Sc, ενιαίος τρόπος 1310nm 10km, 3.3V, 0 σε 70°C |
| GT9-L1312-10CF3 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, FC, ενιαίος τρόπος 1310nm 10km, 3.3V, 0 σε 70°C |
| GT9-L1312-10CT3 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, ST, ενιαίος τρόπος 1310nm 10km, 3.3V, 0 σε 70°C |
| GT9-L1312-10I3 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, Sc, ενιαίος τρόπος 1310nm 10km, 3.3V, - 40 σε 85°C |
| GT9-L1312-10IF3 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, FC, ενιαίος τρόπος 1310nm 10km, 3.3V, - 40 σε 85°C |
| GT9-L1312-10IT3 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, ST, ενιαίος τρόπος 1310nm 10km, 3.3V, -40 σε 85°C |
| GT9-L1312-10C5 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, Sc, ενιαίος τρόπος 1310nm 10km, 5V, 0 σε 70°C |
| GT9-L1312-10CF5 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, FC, ενιαίος τρόπος 1310nm 10km, 5V, 0 σε 70°C |
| GT9-L1312-10CT5 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, ST, ενιαίος τρόπος 1310nm 10km, 5V, 0 σε 70°C |
| GT9-L1312-10I5 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, Sc, ενιαίος τρόπος 1310nm 10km, 5V, -40 σε 85°C |
| GT9-L1312-10IF5 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, FC, ενιαίος τρόπος 1310nm 10km, 5V, -40 σε 85°C |
| GT9-L1312-10IT5 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, ST, ενιαίος τρόπος 1310nm 10km, 5V, -40 σε 85°C |
