Λεπτομέρειες:
|
| Τύπος μορφής: | 1x9 | Ανώτατο ποσοστό στοιχείων: | 1.25Gbps |
|---|---|---|---|
| Ανώτατη προσιτότητα: | 0.55KM | Κεντρικό μήκος κύματος: | 850nm |
| Οπτικά συστατικά: | VCSEL 850nm | Συνδετήρας: | Διπλό Sc, ST, FC |
| Τρόπος ινών: | Πολλαπλού τρόπου | Λέξεις κλειδιά: | 1x9 1.25Gbps 850nm 550m, οπτικός πομποδέκτης 1x9, 1.25G 1x9 πολλαπλού τρόπου |
διπλό Sc ST FC 850nm MMF 550m LVPECL PECL ενότητας πομποδεκτών 1.25Gbps 1x9
Περιγραφή

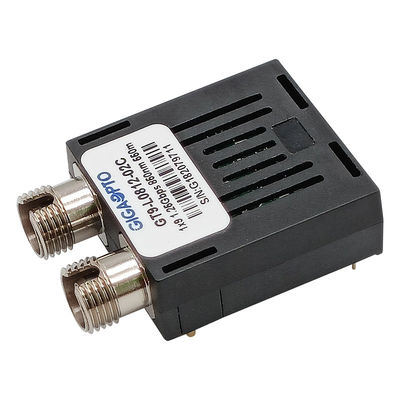

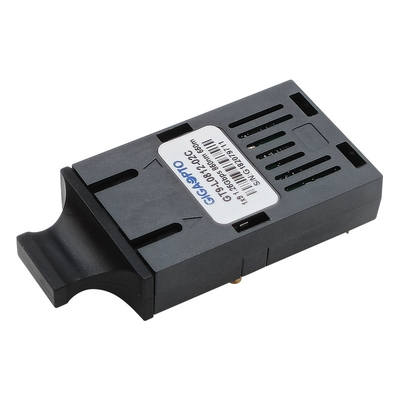

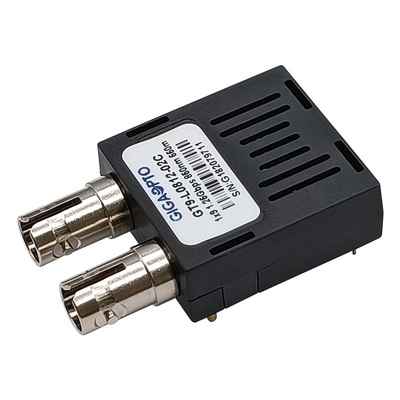

Ο πολλαπλού τρόπου πομποδέκτης σειράς GT9-L0812-02x του GIGAOPTO είναι μια μικρή δύναμη, ενότητα υψηλής επίδοσης για τις αμφίδρομες τμηματικές οπτικές μεταδόσεις στοιχείων τέτοιο Gigabit Ethernet και κανάλι ινών. Οι πομποδέκτες 1x9 υποστηρίζουν το μέγιστο ποσοστό στοιχείων του 1.25Gb/s, που σχεδιάζεται για την πολλαπλού τρόπου ίνα και λειτουργούν σε ένα ονομαστικό μήκος κύματος 850nm με μια μέγιστη απόσταση μετάδοσης 550m.
Ο πομποδέκτης 1x9 αποτελείται από τρία τμήματα: οι οπτικές υποσυγκεντρώσεις συσκευών αποστολής σημάτων και δεκτών, ένα ηλεκτρικό υποσυγκρότημα, και η κατοικία συσκευασίας που ενσωματώνει ένα διπλό δοχείο συνδετήρων Sc ή του ST ή FC.
Προδιαγραφή
| Συσκευασία προϊόντων | 1x9 | Ανώτατο ποσοστό στοιχείων (GBP) | 1.25Gb/s |
| Οπτικός συνδετήρας | Διπλό Sc, FC, ST | Προσιτότητα | 550m |
| DDM/DOM | Αριθ. | MEDIA | Πολλαπλού τρόπου ίνα |
| Κεντρικό μήκος κύματος | 850nm | Θερμοκρασία | 0 σε 70°C (32 σε 158°F) |
| Θερμοκρασία συγκόλλησης | <260> | Τάση παροχής ηλεκτρικού ρεύματος | 3.3V ή 5V |
| Τύπος λέιζερ | VCSEL | PD τύπος | ΚΑΡΦΙΤΣΑ |
| Δύναμη συσκευών αποστολής σημάτων | -9 dBm ~ -3 | Ευαισθησία | <-18dbm> |
| ER | >9dB | Υπερφόρτωση | >-3dBm |
| Πρωτόκολλα | IEEE802.3z, sff-8472, ITU-τ G.957 | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή |
| GT9-L0812-02C | 1x9 ενότητα πομποδεκτών, 1.25Gbps, Sc, πολυ τρόπος 850nm 550m, 3.3V/5V, 0 σε 70°C |
| GT9-L0812-02CF | 1x9 ενότητα πομποδεκτών, 1.25Gbps, FC, πολυ τρόπος 850nm 550m, 3.3V/5V, 0 σε 70°C |
| GT9-L0812-02CT | 1x9 ενότητα πομποδεκτών, 1.25Gbps, ST, πολυ τρόπος 850nm 550m, 3.3V/5V, 0 σε 70°C |
| GT9-L0812-02I | 1x9 ενότητα πομποδεκτών, 1.25Gbps, Sc, πολυ τρόπος 850nm 550m, 3.3V/5V, -40 σε 85°C |
| GT9-L0812-02IF | 1x9 ενότητα πομποδεκτών, 1.25Gbps, FC, πολυ τρόπος 850nm 550m, 3.3V/5V, -40 σε 85°C |
| GT9-L0812-02IT | 1x9 ενότητα πομποδεκτών, 1.25Gbps, ST, πολυ τρόπος 850nm 550m, 3.3V/5V, -40 σε 85°C |
| GT9-L0812-02C3 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, Sc, πολυ τρόπος 850nm 550m, 3.3V, 0 σε 70°C |
| GT9-L0812-02CF3 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, FC, πολυ τρόπος 850nm 550m, 3.3V, 0 σε 70°C |
| GT9-L0812-02CT3 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, ST, πολυ τρόπος 850nm 550m, 3.3V, 0 σε 70°C |
| GT9-L0812-02I3 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, Sc, πολυ τρόπος 850nm 550m, 3.3V, - 40 σε 85°C |
| GT9-L0812-02IF3 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, FC, πολυ τρόπος 850nm 550m, 3.3V, - 40 σε 85°C |
| GT9-L0812-02IT3 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, ST, πολυ τρόπος 850nm 550m, 3.3V, -40 σε 85°C |
| GT9-L0812-02C5 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, Sc, πολυ τρόπος 850nm 550m, 5V, 0 σε 70°C |
| GT9-L0812-02CF5 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, FC, πολυ τρόπος 850nm 550m, 5V, 0 σε 70°C |
| GT9-L0812-02CT5 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, ST, πολυ τρόπος 850nm 550m, 5V, 0 σε 70°C |
| GT9-L0812-02I5 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, Sc, πολυ τρόπος 850nm 550m, 5V, -40 σε 85°C |
| GT9-L0812-02IF5 | 1x9 ενότητα πομποδεκτών, 1.25Gbps, FC, πολυ τρόπος 850nm 550m, 5V, -40 σε 85°C |
| GT9-L0812-02IT5 |
1x9 ενότητα πομποδεκτών, 1.25Gbps, ST, πολυ τρόπος 850nm 550m, 5V, -40 σε 85°C |
Καθορισμός καρφιτσών
Χαρακτηριστικό κύκλωμα εφαρμογής
Σημείωση 1: Λειτουργούσα τάση: 3.3V
Σημείωση 2: 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
Περίληψη συσκευασίας
Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
