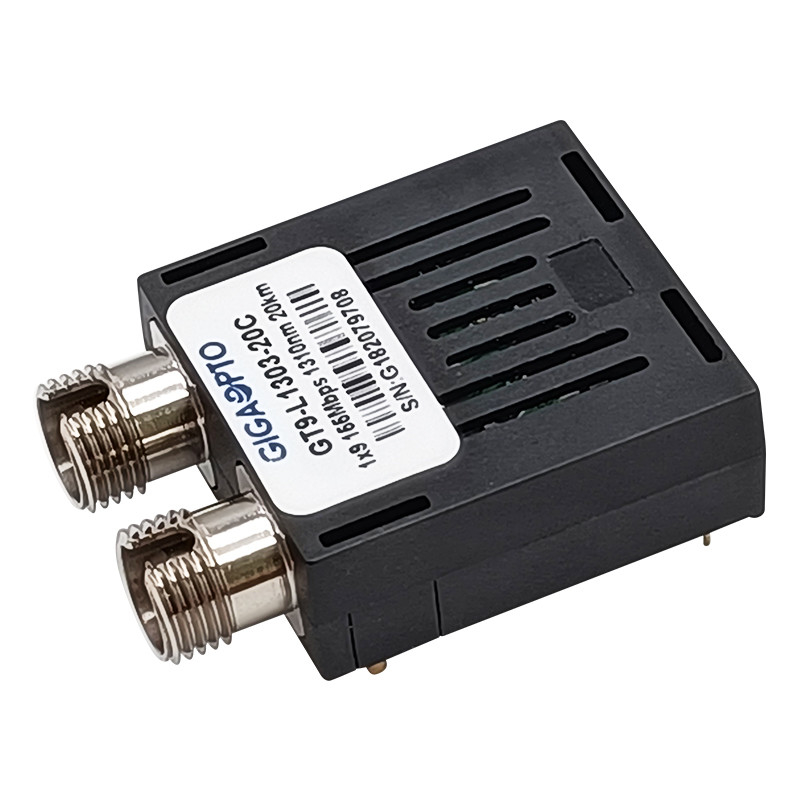

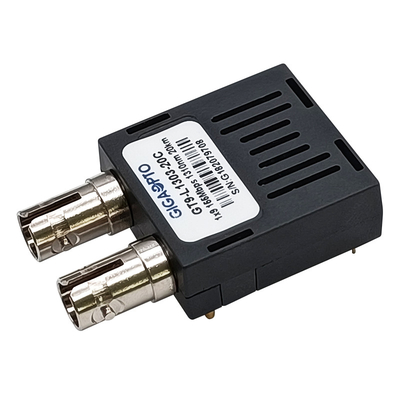

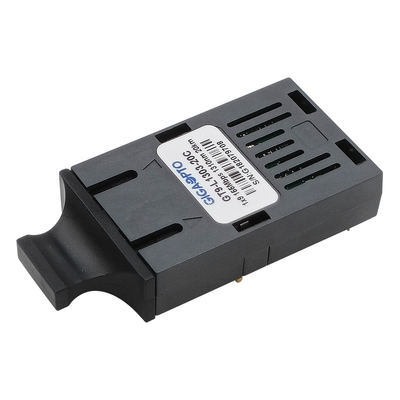

155Mbps 1x9 1310nm 20km ενιαία ενότητα διπλό SC/FC/ST πομποδεκτών τρόπου

ενότητα SMF 20km διπλό SC/ST/FC LVPECL PECL πομποδεκτών 155Mbps 1310nm 1x9

Περιγραφή

Οι single-mode πομποδέκτες σειράς GT9-L1303-20x του GIGAOPTO είναι χαμηλής ισχύος, ενότητα υψηλής επίδοσης για τις αμφίδρομες τμηματικές οπτικές μεταδόσεις στοιχείων όπως SONET Oc-3/SDH STM-1 και γρήγορο Ethernet. Υποστηρίξεις αυτής της σειράς 1x9 ενότητας πομποδεκτών μέχρι την απόσταση μετάδοσης 20km πέρα από την ενιαία ίνα τρόπου σε ένα ονομαστικό μήκος κύματος 1310nm.

Η συσκευή αποστολής σημάτων ενσωματώνει ένα λέιζερ 1310nm FP και ένα κύκλωμα οδηγών που μετατρέπει τα στοιχεία PECL στο φωτεινό σήμα, και ο δέκτης ενσωματώνει μια φωτοδίοδο ΚΑΡΦΙΤΣΏΝ InGaAs/InP που μετατρέπει το φωτεινό σήμα σε ένα ηλεκτρικό ρεύμα που ενισχύεται και αναπαράγεται στα συμβατά στοιχεία PECL.

Αυτός ο ενιαίος πομποδέκτης τρόπου είναι κατηγορία 1 προϊόν λέιζερ που συμμορφώνεται με το IEC 60825.

Προδιαγραφή

Χαρακτηριστικά γνωρίσματα

• Διπλός single-mode πομποδέκτης SC/FC/ST
• Ίχνος βιομηχανικά τυποποιημένων 1x9
• Λειτουργούν μήκος κύματος 1310nm
• Μέχρι 20 χλμ πέρα από τη single-mode ίνα
• ενιαία παροχή ηλεκτρικού ρεύματος +3.3V/+5V
• Παραγωγή ανίχνευσης σημάτων PECL/LVPECL
• Solderable και υδάτινος washable κυμάτων με το βούλωμα διαδικασίας που παρεμβάλλεται
• Κατηγορία 1 FDA και iec60825-1 ασφάλεια λέιζερ υποχωρητικά
• RoHS6 υποχωρητικός
• Λειτουργούσα θερμοκρασία περίπτωσης: Εμπορικός: 0℃~+70℃, βιομηχανικά: -40℃~+85℃

Εφαρμογή

• Συνδέσεις του ATM 155Mbps
• Ο εξοπλισμός SONET/SDH διασυνδέει
• Γρήγορο Ethernet 100 συνδέσεις Mb/s

Διαταγή των πληροφοριών

Καθορισμός καρφιτσών

Χαρακτηριστικό κύκλωμα εφαρμογής

Σημείωση 1: Λειτουργούσα τάση: 3.3V ή 5V

Σημείωση 2: 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R

Σημείωση 3: 5V, R1=R3=R5=R7=82R, R2=R4=R6=R8=130R, R9=510R

Περίληψη συσκευασίας

Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
