Λεπτομέρειες:
|
| Συσκευασία προϊόντων: | 1x9 | Στοιχεία - σύνδεση: | 155Mb/s |
|---|---|---|---|
| Ανώτατο μήκος συνδέσεων: | 2km | Κεντρικό μήκος κύματος: | 850nm |
| Τύπος συσκευών αποστολής σημάτων: | VCSEL | Συνδετήρας: | Διπλό Sc, ST, FC |
| Τύπος μέσων: | Πολυ τρόπος | Λέξεις κλειδιά: | 1x9 155Mbps 850nm 2km, πολυ τρόπος 155M 1x9 |
| Επισημαίνω: | οπτικός πομποδέκτης 155Mbps 1x9,οπτικός πομποδέκτης 2km 1x9,πομποδέκτης 850nm LVPECL |
||

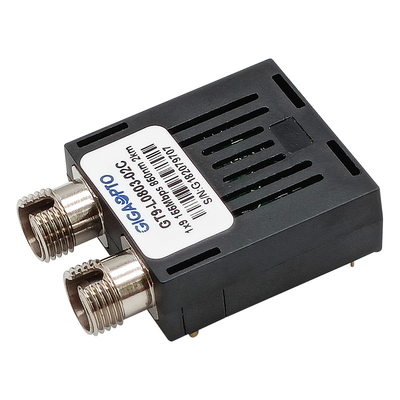

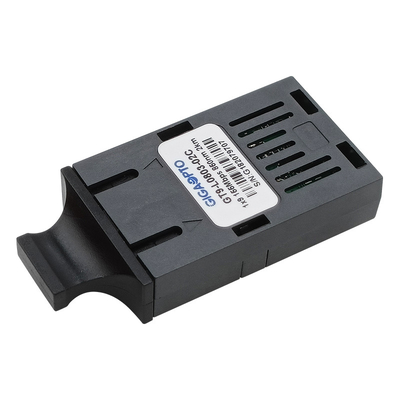

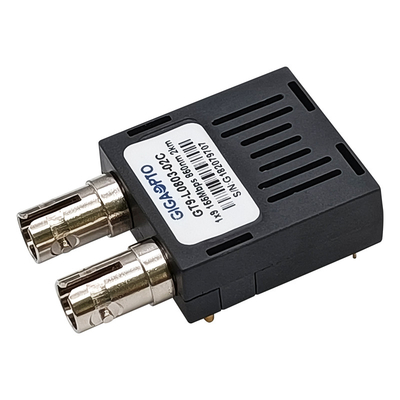

ενότητα 850nm MMF 2km διπλό SC/ST/FC LVPECL/PECL πομποδεκτών 155Mbps 1x9
Περιγραφή
Οι πολλαπλού τρόπου πομποδέκτες σειράς GT9-L0803-02x του GIGAOPTO είναι χαμηλής ισχύος, ενότητες υψηλής επίδοσης για τις διπλές οπτικές μεταδόσεις στοιχείων όπως SONET Oc-3/SDH STM-1 και γρήγορο Ethernet. Αυτή η ενότητα πομποδεκτών σειράς 1x9 παρέχει την απόσταση μετάδοσης 2km πέρα από την πολλαπλού τρόπου ίνα σε ένα ονομαστικό μήκος κύματος 850nm. Η ενότητα ενσωματώνει δύο κυκλώματα για τη λήψη και η διαβίβαση, υιοθετεί τη συσκευασία 1×9, χρησιμοποιεί την ενιαία παροχή ηλεκτρικού ρεύματος +3.3V/+5V.
Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί ένα πολλαπλάσιο κβαντικό καλά λέιζερ VCSEL και είναι μια κατηγορία 1 λέιζερ υποχωρητικό σύμφωνα με τη διεθνή ασφάλεια προτύπου IEC-60825. Το τμήμα δεκτών χρησιμοποιεί έναν ενσωματωμένο προενισχυτή ανιχνευτών InGaAs (IDP) που τοποθετείται σε μια οπτική επιγραφή και ένα ολοκληρωμένο κύκλωμα μετα-ενισχυτών περιορισμού. Μια διεπαφή λογικής PECL απλοποιεί τη διεπαφή στα εξωτερικά στοιχεία κυκλώματος.
Προδιαγραφή
| Τύπος | 1x9 | Ταχύτητα | 155 Mb/s |
| Συνδετήρας | Διπλό Sc, FC, ST | Απόσταση μετάδοσης | 2km |
| Ψηφιακά διαγνωστικά | Μην υποστηριγμένος | Τύπος καλωδίων | MMF |
| Εξουσιοδότηση | 3 έτη | Λειτουργούσα θερμοκρασία |
Εμπορικός 0 σε 70°C (32 σε 158°F) |
| Μήκος κύματος | 850nm | Τάση ανεφοδιασμού | 3.3V ή 5.0V |
| Όροι συγκόλλησης | < 260=""> | Ρεύμα ανεφοδιασμού | 250mA |
| Οπτικά συστατικά | VCSEL | Φωτοανιχνευτής | ΚΑΡΦΙΤΣΑ |
| Δύναμη παραγωγής συσκευών αποστολής σημάτων | -10 dBm ~ -3 | RX Sens. | <-30dbm> |
| Αναλογία εξάλειψης | >10dB | Οπτική δύναμη εισαγωγής | >-3dBm |
| Πρωτόκολλα | ITU-Τ G.957 | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Διαταγή των πληροφοριών
| Αριθμός μερών | Περιγραφή |
| GT9-L0803-02C | 1x9 ενότητα πομποδεκτών, 155Mbps, Sc, πολυ τρόπος 850nm 2km, 3.3V/5V, 0 σε 70°C |
| GT9-L0803-02CF | 1x9 ενότητα πομποδεκτών, 155Mbps, FC, πολυ τρόπος 850nm 2km, 3.3V/5V, 0 σε 70°C |
| GT9-L0803-02CT | 1x9 ενότητα πομποδεκτών, 155Mbps, ST, πολυ τρόπος 850nm 2km, 3.3V/5V, 0 σε 70°C |
| GT9-L0803-02I | 1x9 ενότητα πομποδεκτών, 155Mbps, Sc, πολυ τρόπος 850nm 2km, 3.3V/5V, -40 σε 85°C |
| GT9-L0803-02IF | 1x9 ενότητα πομποδεκτών, 155Mbps, FC, πολυ τρόπος 850nm 2km, 3.3V/5V, -40 σε 85°C |
| GT9-L0803-02IT | 1x9 ενότητα πομποδεκτών, 155Mbps, ST, πολυ τρόπος 850nm 2km, 3.3V/5V, -40 σε 85°C |
| GT9-L0803-02C3 | 1x9 ενότητα πομποδεκτών, 155Mbps, Sc, πολυ τρόπος 850nm 2km, 3.3V, 0 σε 70°C |
| GT9-L0803-02CF3 | 1x9 ενότητα πομποδεκτών, 155Mbps, FC, πολυ τρόπος 850nm 2km, 3.3V, 0 σε 70°C |
| GT9-L0803-02CT3 | 1x9 ενότητα πομποδεκτών, 155Mbps, ST, πολυ τρόπος 850nm 2km, 3.3V, 0 σε 70°C |
| GT9-L0803-02I3 | 1x9 ενότητα πομποδεκτών, 155Mbps, Sc, πολυ τρόπος 850nm 2km, 3.3V, - 40 σε 85°C |
| GT9-L0803-02IF3 | 1x9 ενότητα πομποδεκτών, 155Mbps, FC, πολυ τρόπος 850nm 2km, 3.3V, - 40 σε 85°C |
| GT9-L0803-02IT3 | 1x9 ενότητα πομποδεκτών, 155Mbps, ST, πολυ τρόπος 850nm 2km, 3.3V, -40 σε 85°C |
| GT9-L0803-02C5 | 1x9 ενότητα πομποδεκτών, 155Mbps, Sc, πολυ τρόπος 850nm 2km, 5V, 0 σε 70°C |
| GT9-L0803-02CF5 | 1x9 ενότητα πομποδεκτών, 155Mbps, FC, πολυ τρόπος 850nm 2km, 5V, 0 σε 70°C |
| GT9-L0803-02CT5 | 1x9 ενότητα πομποδεκτών, 155Mbps, ST, πολυ τρόπος 850nm 2km, 5V, 0 σε 70°C |
| GT9-L0803-02I5 | 1x9 ενότητα πομποδεκτών, 155Mbps, Sc, πολυ τρόπος 850nm 2km, 5V, -40 σε 85°C |
| GT9-L0803-02IF5 | 1x9 ενότητα πομποδεκτών, 155Mbps, FC, πολυ τρόπος 850nm 2km, 5V, -40 σε 85°C |
| GT9-L0803-02IT5 | 1x9 ενότητα πομποδεκτών, 155Mbps, ST, πολυ τρόπος 850nm 2km, 5V, -40 σε 85°C |
