Λεπτομέρειες:
|
| Όνομα προϊόντων: | OC48 STM16 SR-0 SFP | Τύπος: | SFP (μίνι-GBIC) |
|---|---|---|---|
| Ποσοστό στοιχείων: | 2.488Gbps | Τρόπος ινών: | MMF |
| Απόσταση: | 300m | Οπτικά συστατικά: | VCSEL 850nm |
| Προωθημένη δύναμη: | -9.5 σε -3dBm | Ευαισθησία: | < -18dBm=""> |
| Λέξεις κλειδιά: | Ενότητα SFP 2.5G, Oc-48 STM-16, ενότητα πομποδεκτών 300m 850nm |

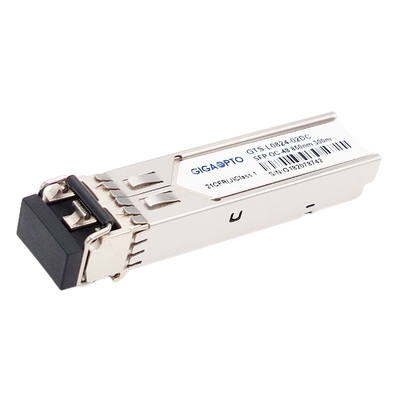

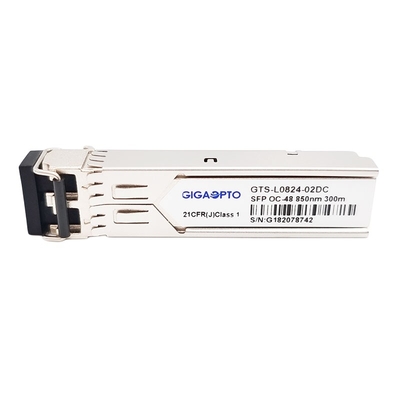

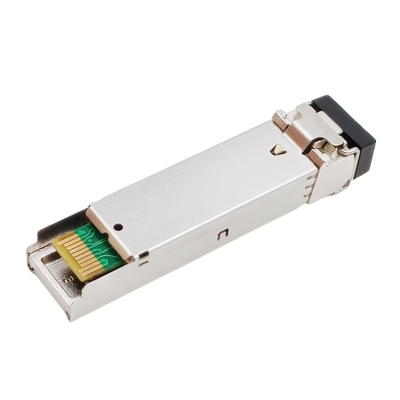

Oc-48/stm-16 SR-0 2.5Gbps SFP 850nm MMF 300m διπλή LC ενότητα πομποδεκτών DOM
Περιγραφή
Ο πομποδέκτης muti-τρόπου gts-l0824-02DC του GIGAOPTO είναι μια διπλή Pluggable ενότητα τύπου ινών 2.5Gbps μικρή κατάλληλη για την τμηματική οπτική εφαρμογή μεταδόσεων στοιχείων 2.5Gb/s, όπως το κανάλι ινών ι-16/SONET Oc-48 SR-1/2x SDH STM-16. Αυτό το SFP OC48 SR-0 παρέχει τη ρυθμοαπόδοση 2.5Gb/s μέχρι 300 μέτρα πέρα από την πολλαπλού τρόπου ίνα (MMF) χρησιμοποιώντας το μήκος κύματος 850nm μέσω ενός συνδετήρα LC.
Το τμήμα συσκευών αποστολής σημάτων ενσωματώνει ένα λέιζερ 850nm VCSEL που είναι μια κατηγορία 1 λέιζερ υποχωρητικό σύμφωνα με το διεθνές IEC 60825 ασφαλειών προτύπου. Το τμήμα δεκτών χρησιμοποιεί μια φωτοδίοδο ΚΑΡΦΙΤΣΩΝ μεγάλου InGaAs (PD) και τον προενισχυτή δια-σύνθετης αντίστασης.
Αυτός ο πομποδέκτης είναι πλήρως υποχωρητικός με την πολλών πηγών συμφωνία SFP (MSA) και τα πρότυπα SR SONET Oc-48.
Προδιαγραφή
| Τύπος μορφής | SFP (μίνι-GBIC) | Ποσοστό στοιχείων (Max) | 2.5Gb/s |
| Οπτικός συνδετήρας | LC ντούμπλεξ | Απόσταση μετάδοσης | 0.3km |
| DOM | Ναι | Τρόπος ινών | Πολλαπλού τρόπου ίνα |
| Κεντρικό μήκος κύματος | 850nm | Περιβάλλον |
Γ-Temp 0 σε 70°C Ι-Temp -40 σε 85°C |
| Ρεύμα παροχής ηλεκτρικού ρεύματος | <300ma> | Τάση παροχής ηλεκτρικού ρεύματος | 3.30V |
| Τύπος λέιζερ | VCSEL 850nm | PD τύπος | ΚΑΡΦΙΤΣΑ |
| TX οπτική δύναμη | -9.5 σε -3dBm | RX ευαισθησία | < -18dBm=""> |
| ER | > 9dB | RX υπερφόρτωση | > -3dBm |
| Πρωτόκολλα | MSA υποχωρητικό, FDA IEC-60825 | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Διαταγή των πληροφοριών
| P/N | Περιγραφή | Ποσοστό στοιχείων | Μήκος κύματος | Προσιτότητα | MEDIA | RX Sens. |
| Gts-l0824-02DC | OC-48/STM-16 SR-0 SFP | 2.5Gbps | 850nm | 300m | MMF | < -18dBm=""> |
| Gts-l1324-02DC | OC-48/STM-16 SR-1 SFP | 2.5Gbps | 1310nmn | 2km | SMF | < -18dBm=""> |
| Gts-l1324-15DC | OC-48/STM-16 IR-1 SFP | 2.5Gbps | 1310nm | 15km | SMF | < -18dBm=""> |
| Gts-l1324-15DC | OC-48/STM-16 IR-1 SFP | 2.5Gbps | 1310nm | 15km | SMF | < -18dBm=""> |
| Gts-l1324-40DC | OC-48/STM-16 LR-1 SFP | 2.5Gbps | 1310nm | 40km | SMF | < -27dBm=""> |
| Gts-l1524-40DC | OC-48/STM-16 IR-2 SFP | 2.5Gbps | 1550nm | 40km | SMF | < -20dBm=""> |
| Gts-l1524-80DC | OC-48/STM-16 LR-2 SFP | 2.5Gbps | 1550nm | 80km | SMF | < -28dBm=""> |
Καθορισμός καρφιτσών
Χαρακτηριστικό κύκλωμα εφαρμογής
Περίληψη συσκευασίας
Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
