Λεπτομέρειες:
|
| Όνομα προϊόντων: | 25G-BiDi-ER-ι | Ποσοστό δυαδικών ψηφίων: | 25.78Gbps |
|---|---|---|---|
| Μήκος κύματος (TX/RX): | 1270nm/1330nm | Συστατικό: | DFB+APD |
| Συνδετήρας: | LC δοχείο | Απόσταση: | 40km |
| CDR: | Διπλά Tx & Rx | Θερμοκρασία: | -40 σε 85°C |
| Λέξεις κλειδιά: | 25G SFP28 BiDi ER Ι, αμφίδρομος πομποδέκτης 40km | ||
| Επισημαίνω: | Διπλός οπτικός πομποδέκτης CDR SFP28,οπτικός πομποδέκτης 1270nm TX SFP28,cdr οπτικός πομποδέκτης |
||

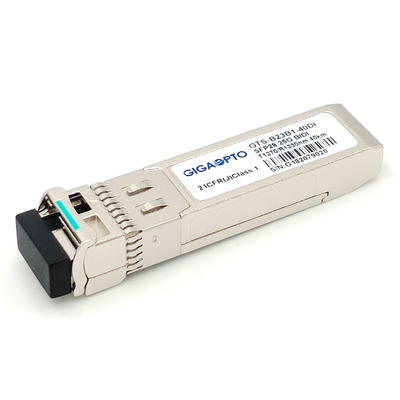

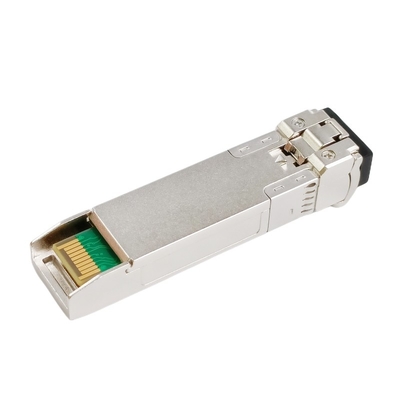

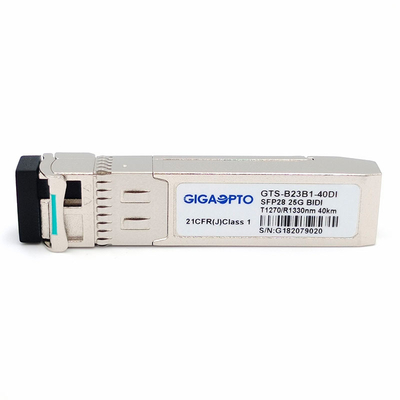

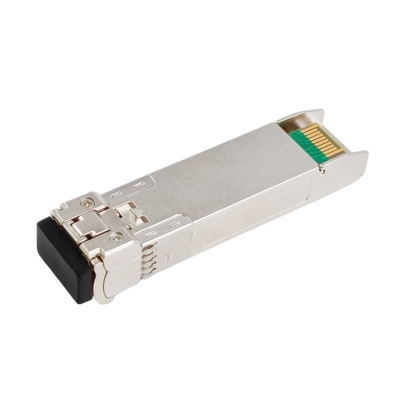

Βιομηχανική θερμοκρασία 25.78Gbps SFP28 πομποδέκτης 40km ενιαία ίνα 1270nm TX τρόπου/οπτικός κατασκευαστής BIDI πομποδεκτών 1330nm RX
Περιγραφή
Αυτός ο πομποδέκτης SFP28 25G-BiDi-ER-ι είναι μια μικρή pluggable ενότητα τύπου για τις αμφίδρομες τμηματικές οπτικές μεταδόσεις στοιχείων όπως η επιλογή 10 25G Ethernet και CPRI. Παρέχει τη ρυθμοαπόδοση 25GBase μέχρι 40km πέρα από την ενιαία ίνα τρόπου (SMF) χρησιμοποιώντας ένα μήκος κύματος 1270nm-TX/1330nm-RX μέσω του μονοκατευθυντικού συνδετήρα LC.
Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί ένα πολλαπλάσιο κβαντικό καλά DFB λέιζερ 1270nm και είναι μια κατηγορία 1 λέιζερ υποχωρητικό σύμφωνα με τη διεθνή ασφάλεια προτύπου IEC-60825. Το τμήμα δεκτών χρησιμοποιεί έναν ενσωματωμένο προενισχυτή ανιχνευτών InGaAs (IDP) που τοποθετείται σε μια οπτική επιγραφή και ένα ολοκληρωμένο κύκλωμα αποκατάστασης στοιχείων ρολογιών επιλογής ποσοστού (CDR). Όλοι οι πομποδέκτες είναι προϊόντα λέιζερ Class1 που συμμορφώνονται με FDA/CDRH και IEC-60825 πρότυπα.
Είναι με το συνδετήρα καρφιτσών SFP 20 για να επιτρέψει την ικανότητα καυτός-βουλωμάτων. Οι ψηφιακές λειτουργίες διαγνωστικών είναι διαθέσιμες μέσω μιας τμηματικής διεπαφής 2 καλωδίων, όπως διευκρινίζονται σε sff-8472, η οποία παρέχει το σε πραγματικό χρόνο έλεγχο της θερμοκρασίας πομποδεκτών, της προκατειλημμένης τρέχουσας, οπτικής ισχύος λέιζερ, της λαμβανόμενων οπτικών ισχύος και της τάσης ανεφοδιασμού πομποδεκτών.
Ο λειτουργών βιομηχανικός βαθμός θερμοκρασίας κυμάνθηκε από -40 ως 85ºC, κατάλληλο και για τις υπαίθριες και εσωτερικές επεκτάσεις.
Προδιαγραφή
| Τύπος | SFP28 | Ανώτατο ποσοστό στοιχείων | 25.78Gbps |
| Μήκος κύματος | 1270nm-TX/1330nm-RX | Ανώτατη απόσταση καλωδίων | 40km |
| Συνδετήρας | Μονοκατευθυντικό LC | MEDIA | SMF |
| Τύπος συσκευών αποστολής σημάτων | DFB BiDi | Τύπος δεκτών | APD |
| TX δύναμη | 0~6dBm | Ευαισθησία Rx | <-18dbm> |
| Προϋπολογισμός δύναμης | 18dB | Υπερφόρτωση | -6dB |
| Κατανάλωση ισχύος | ≤1.5W | Αναλογία εξάλειψης | >4dB |
| DDM/DOM | Υποστηριγμένος | Λειτουργία FEC | Μην υποστηριγμένος |
| CDR | Διπλά TX και RX | Σειρά θερμοκρασίας | -40 σε 85°C |
| OEM/ODM | Υποστηριγμένος | Εξουσιοδότηση | 3 έτη |
| Πρωτόκολλα | SFF-8472, SFF-8402, SFF-8432, SFF-8431, CEI-28G-VSR | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Συμβατότητα
Gts-b23b1-40DI του όλου Gigaopto που οι οπτικές ενότητες πομποδεκτών είναι ανοικτές πηγάζουσες, μπορεί να κωδικοποιηθεί για να είναι πλήρως - το συμβατό σύστημα με τις επικρατούσες συσκευές, παρακαλώ να αναφερθεί ακόλουθο έντυπο, για περισσότερη συμβατότητα προϊόντων, παρακαλώ αισθάνεται ελεύθερο να μας έρθει σε επαφή με.
| Αντίστοιχος συμβατός αριθμός εμπορικών σημάτων/μερών | |||
| Εμπορικό σήμα | Αριθμός μερών | Εμπορικό σήμα | Αριθμός μερών |
| Gigaopto | Gts-b23b1-40DI | Arista | SFP-25g-BD-40-Ι |
| Cisco | SFP-25gbx-u-40-Ι | HW | 25GBase-BX-U4-ι |
| Μπροκάρ | 25g-sfp28-bxu-40k-Ι | Ιουνίπερος | Sfp28-25g-bx-40-Ι |
| Mellanox | Sfp28-25g-bx40-Ι | ||
Για περισσότερους της σειράς πομποδεκτών SFP28 μας 25GBASE, παρακαλώ αναφερθείτε στον ακόλουθο πίνακα
| Αριθμός μερών | Περιγραφή | Μήκος κύματος | Μετάδοση | Τύπος ινών | TX δύναμη (dBm) | Rx Sens. (dBm) |
| Gts-l08b1-01DC | 25G SR | 850nm | 100m | MMF | -6.4~2.4 | < -10=""> |
| Gts-l08b1-03DC | 25G eSR | 850nm | 300m | MMF | -6.4~2.4 | < -10=""> |
| Gts-l08b1-01MC | διπλό ποσοστό 10/25G 25G CSR | 850nm | 100m | MMF | -5~2.4 | <-10,3 |
| Gts-l13b1-10DC | 25G LR | 1310nm | 10km | SMF | -4.5~2.5 | <-11> |
| Gts-l13b1-30DC | 25G ER Lite | 1310nm | 30km | SMF | 0~6 | <-19> |
| Gts-l13b1-40DC | 25G ER | 1310nm | 40km | SMF | 0~6 | <-19> |
| Gts-b23b1-10DC | 25G BD LR | 1270/1330nm | 10km | SMF | -2~4 | <-13> |
| Gts-b32b1-10DC | 25G BD LR | 1330/1270nm | 10km | SMF | -2~4 | <-13> |
| Gts-b23b1-20DC | 25G BiDi eLR | 1270/1330nm | 20km | SMF | 0~6 | <-14> |
| Gts-b32b1-20DC | 25G BiDi eLR | 1330/1270nm | 20km | SMF | 0~6 | <-14> |
| Gts-b23b1-40DC | 25G BD ER | 1270/1330nm | 40km | SMF | 0~6 | <-18> |
| Gts-b32b1-40DC | 25G BD ER | 1330/1270nm | 40km | SMF | 0~6 | <-18> |
| GTS-CxxB1-10DC | 25G CWDM LR | C27/C29/C31/C33/C35/C37 | 10km | SMF | 0~6 | <-14> |
| GTS-CxxB1-10DC | 25G CWDM LR | C47/C49/C51/C53/C55/C57 | 10km | SMF | 0~6 | <-14> |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C27/C29/C31/C33/C35/C37 | 30km | SMF | 0~6 | <-19> |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C47/C49/C51/C53/C55/C57 | 30km | SMF | 0~6 | <-19> |
| GTS-DxxB1-10DC | 25G DWDM LR 100GHz | C17~C61 | 10km | SMF | -2~6 | <-12> |
| Σημείωση | OEM/ODM υποστηριγμένος | |||||
