Λεπτομέρειες:
|
| Όνομα προϊόντων: | SFP28 αμφίδρομος οπτικός πομποδέκτης | Ποσοστό στοιχείων (GBP): | 25.78Gbps |
|---|---|---|---|
| μήκος κύματος: | 1270nm-TX/1330nm-RX | Συνδετήρας: | Μονοκατευθυντικό LC |
| Μετάδοση: | 10km | Χρώμα συρτών: | Μπλε |
| Εξουσιοδότηση: | 3 έτη | Λέξεις κλειδιά: | SFP-25gbx-u, 25G BiDi SFP28 10km |
| Επισημαίνω: | SFP28 αμφίδρομος οπτικός αμφίδρομος οπτικός πομποδέκτης πομποδεκτών,αμφίδρομος οπτικός πομποδέκτης 10km,25G BiDi SFP28 |
||
ενιαίος τρόπος 10km προσιτότητα 1270nm TX/1330nm RX πομποδεκτών 25.78Gbps SFP28 BIDI LR
Περιγραφή

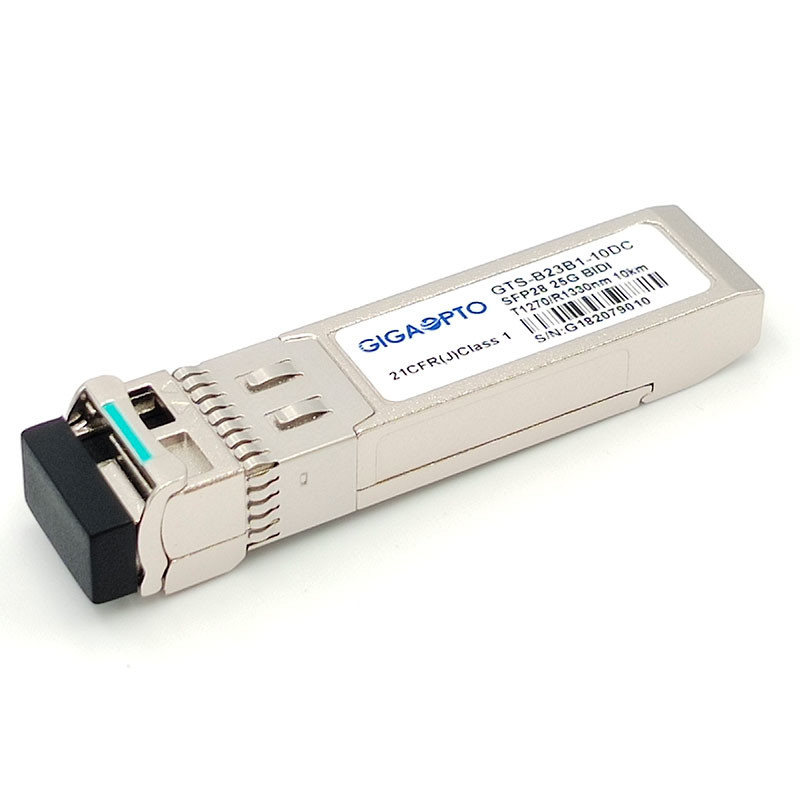

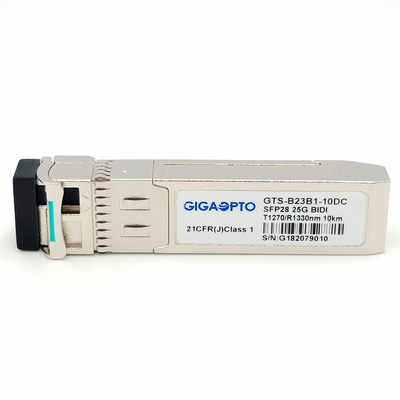

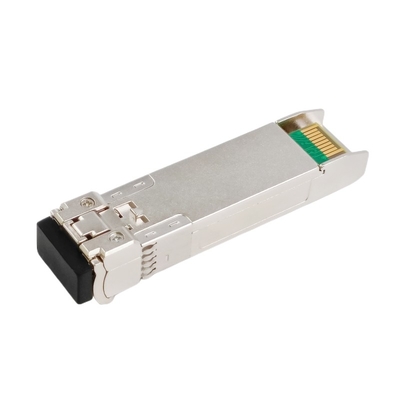

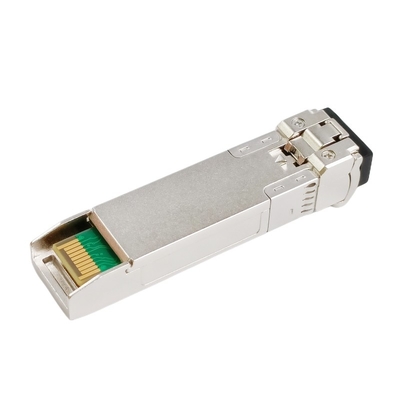

Οι οπτικοί πομποδέκτες gts-b23b1-10DC SFP28 του Gigaopto σχεδιάζονται για τις αμφίδρομες τμηματικές οπτικές μεταδόσεις στοιχείων όπως οι συνδέσεις Ethernet/eCPRI/CPRI επάνω με το ποσοστό 25,78 στοιχείων Gb/s και μέχρι επάνω στο μήκος συνδέσεων 10km. Είναι υποχωρητικοί σε sff-8472 περιστροφές 12,2, και το συμβατό σύστημα με sff-8432 και τις εφαρμόσιμες μερίδες sff-8431 αναθ. 3,0.
Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί ένα πολλαπλάσιο κβαντικό καλά DFB λέιζερ 1270nm και είναι μια κατηγορία 1 λέιζερ υποχωρητικό σύμφωνα με τη διεθνή ασφάλεια προτύπου IEC-60825. Το τμήμα δεκτών χρησιμοποιεί έναν ενσωματωμένο 1330nm προενισχυτή ανιχνευτών InGaAs (IDP) που τοποθετείται σε μια οπτική επιγραφή και ένα ολοκληρωμένο κύκλωμα αποκατάστασης στοιχείων ρολογιών επιλογής ποσοστού (CDR).
Ο οπτικός πομποδέκτης είναι υποχωρητικός ανά οδηγία 2011/65/EU RoHS.
Αυτή η αμφίδρομη μονάδα πρέπει να χρησιμοποιηθεί με μια άλλη συσκευή πομποδεκτών ή δικτύων της συμπλήρωσης των μηκών κύματος (πρότυπο P/N μας gts-b32b1-10DC).
Προδιαγραφή
| Συσκευασία το /Technology | SFP28 BiDi | Ποσοστό δυαδικών ψηφίων | 25.78Gbps |
| Μήκος κύματος | 1270nm-TX/1330nm-RX | Μετάδοση | 10km |
| Συνδετήρας | LC simplex | Τύπος καλωδίων | single-mode ίνα |
| Τύπος συσκευών αποστολής σημάτων | DFB | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| TX δύναμη | -2~4dBm | Ευαισθησία δεκτών | <-13dbm> |
| Powerbudget | 11dB | Υπερφόρτωση | >2dBm |
| Διασκεδασμός δύναμης | ≤1W | Αναλογία εξάλειψης | >3.5dB |
| Ψηφιακός διαγνωστικός έλεγχος | Υποστηριγμένος | Λειτουργία FEC | Μην υποστηριγμένος |
| CDR | TX και RX | Σειρά θερμοκρασίας | 0 σε 70°C (32 σε 158°F) |
| OEM/ODM | Υποστηριγμένος | Εξουσιοδότηση | 3 έτη |
| Πρωτόκολλα | 25gbase-BX Ethernet, CPRI 10 | ||
| Συμμόρφωση | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040,10 και 1040,11, RoHS | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Συμβατότητα
Σαν σφαιρικό προμηθευτή των συμβατών προϊόντων δικτύωσης εμπορικών σημάτων, έχουμε κάνει τις σημαντικές επενδύσεις για να υποστηρίξουμε τα τελευταία χρόνια τους πελάτες μας, καθώς επίσης και στις φυσικές πλατφόρμες εξοπλισμού υποδομής μας και δοκιμής. Οι γενικές εμπιστευμένες ικανότητές μας εφαρμοσμένης μηχανικής και δοκιμής επιτρέπουν σε μας για να παραγάγουν μια μεγάλη επιλογή των συμβατών πομποδεκτών εμπορικών σημάτων. Αυτός ο οπτικός πομποδέκτης gts-b23b1-10DC είναι 100% συμβατός με τις επικρατούσες οπτικές συσκευές. Κατωτέρω είναι ένας πίνακας της αλληλογραφίας P/N για τις διαφορετικές ενότητες εμπορικών σημάτων. Για περισσότερη συμβατότητα, παρακαλώ μην διστάστε να μας έρθετε σε επαφή με.
| Αντίστοιχος συμβατός αριθμός εμπορικών σημάτων/μερών | |||
| Εμπορικό σήμα | Αριθμός μερών | Εμπορικό σήμα | Αριθμός μερών |
| Gigaopto | Gts-b23b1-10DC | Arista | SFP-25g-BD |
| Cisco | SFP-25gbx-u-10 | HW | 25GBase-BX-u |
| Μπροκάρ | 25g-sfp28-BXU | Ιουνίπερος | Sfp28-25g-BX |
| Mellanox | Sfp28-25g-BX | ||
Για περισσότερους της σειράς πομποδεκτών SFP28 μας 25GBASE, παρακαλώ αναφερθείτε στον ακόλουθο πίνακα:
| Αριθμός μερών | Περιγραφή | Μήκος κύματος | Μετάδοση | MEDIA | TX δύναμη (dBm) | Rx Sens. (dBm) |
| Gts-l08b1-01DC | 25G SR | 850nm | 100m | MMF | -6.4~2.4 | < -10=""> |
| Gts-l08b1-03DC | 25G eSR | 850nm | 300m | MMF | -6.4~2.4 | < -10=""> |
| Gts-l08b1-01MC | διπλό ποσοστό 10/25G 25G CSR | 850nm | 100m | MMF | -5~2.4 | <-10,3 |
| Gts-l13b1-10DC | 25G LR | 1310nm | 10km | SMF | -4.5~2.4 | <-11> |
| Gts-l13b1-30DC | 25G ER Lite | 1310nm | 30km | SMF | 0~6 | <-19> |
| Gts-l13b1-40DC | 25G ER | 1310nm | 40km | SMF | 0~6 | <-19> |
| Gts-b23b1-10DC | 25G BD LR | 1270/1330nm | 10km | SMF | -2~4 | <-13> |
| Gts-b32b1-10DC | 25G BD LR | 1330/1270nm | 10km | SMF | -2~4 | <-13> |
| Gts-b23b1-20DC | 25G BiDi eLR | 1270/1330nm | 20km | SMF | 0~6 | <-14> |
| Gts-b32b1-20DC | 25G BiDi eLR | 1330/1270nm | 20km | SMF | 0~6 | <-14> |
| Gts-b23b1-40DC | 25G BD ER | 1270/1330nm | 40km | SMF | 0~6 | <-18> |
| Gts-b32b1-40DC | 25G BD ER | 1330/1270nm | 40km | SMF | 0~6 | <-18> |
| GTS-CxxB1-10DC | 25G CWDM LR | C27/C29/C31/C33/C35/C37 | 10km | SMF | 0~6 | <-14> |
| GTS-CxxB1-10DC | 25G CWDM LR | C47/C49/C51/C53/C55/C57 | 10km | SMF | 0~6 | <-14> |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C27/C29/C31/C33/C35/C37 | 30km | SMF | 0~6 | <-19> |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C47/C49/C51/C53/C55/C57 | 30km | SMF | 0~6 | <-19> |
| GTS-DxxB1-10DC | 25G DWDM LR 100GHz | C17~C61 | 10km | SMF | -2~6 | <-12> |
| Σημείωση | OEM/ODM υποστηριγμένος | |||||
