Λεπτομέρειες:
|
| Όνομα προϊόντων: | SFP28 25G ER | Ποσοστό στοιχείων: | 25Gbps |
|---|---|---|---|
| μήκος κύματος: | 1310nm | Διεπαφή: | Διπλό LC |
| Προσιτότητα: | 40km | Εξουσιοδότηση: | τριών ετών |
| Λέξεις κλειδιά: | 25gbase-ER 40km, οπτικός πομποδέκτης ινών Gigabit | ||
| Επισημαίνω: | 25GBASE οπτικός πομποδέκτης του ER SFP28,οπτικός πομποδέκτης 40km SFP28,SFP28 οπτικός πομποδέκτης 40km |
||

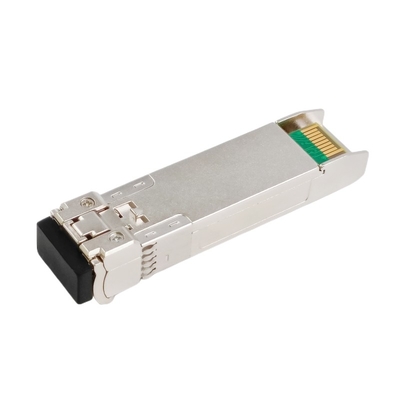

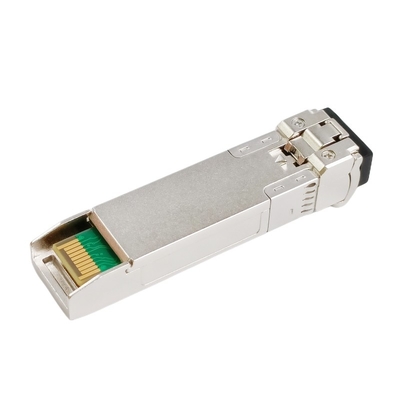

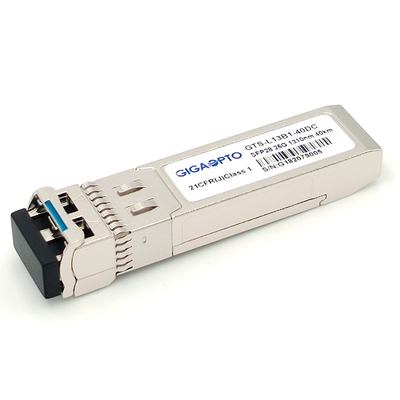

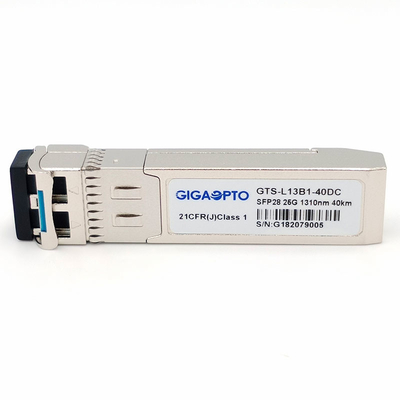

ενότητα πομποδεκτών ινών τρόπου SFP28 25G ER 1310nm Ethernet 40km ενιαία διπλά LC DOM EML + APD
Περιγραφή
Ο πομποδέκτης gts-l13b1-40DC του Gigaopto παρέχει τη ρυθμοαπόδοση 25GBase-ER μέχρι την απόσταση 40km για τις οπτικές μεταδόσεις στοιχείων όπως η επιλογή 10 25G Ethernet και CPRI. Είναι με το συνδετήρα καρφιτσών SFP+ 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων.
Αυτή η ενότητα 25G SFP28 ER σχεδιάζεται για την ενιαία ίνα τρόπου και λειτουργεί σε ένα ονομαστικό μήκος κύματος 1310 NM. Το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί ένα πολλαπλάσιο κβαντικό καλά DFB λέιζερ 1310nm και είναι μια κατηγορία 1 λέιζερ υποχωρητικό σύμφωνα με τη διεθνή ασφάλεια προτύπου IEC-60825. Το τμήμα δεκτών χρησιμοποιεί έναν ενσωματωμένο προενισχυτή ανιχνευτών InGaAs (IDP) που τοποθετείται σε μια οπτική επιγραφή και ένα ολοκληρωμένο κύκλωμα αποκατάστασης στοιχείων ρολογιών επιλογής ποσοστού (CDR).
Το συμβατό σύστημα με sff-8431, sff-8432, αυτό υποστηρίζει το πρωτόκολλο καναλιών ινών ραδιοφώνων (CPRI/eCPRI), 25G Ethernet ER και 25G. Έχει την ενσωματωμένη αποκατάσταση ρολογιών και στοιχείων (CDR). Οι ψηφιακές διαγνωστικές λειτουργίες είναι διαθέσιμες μέσω ενός I2C, όπως διευκρινίζονται σε sff-8472 και sff-8402.
Προδιαγραφή
| Τύπος | SFP28 | Ανώτατο ποσοστό στοιχείων | 25.78Gbps |
| Μήκος κύματος | 1310nm | Ανώτατη προσιτότητα | 40km |
| Συνδετήρας | Διπλό LC | Τύπος καλωδίων | SMF |
| Τύπος συσκευών αποστολής σημάτων | EML 1310nm | Τύπος δεκτών | APD |
| TX δύναμη | 0~6dBm | Ευαισθησία δεκτών | <-19dbm> |
| Powerbudget | 19dB | Υπερφόρτωση δεκτών | >-4dBm |
| Κατανάλωση ισχύος | ≤1.5W | Αναλογία εξάλειψης | >4dB |
| Διαγνωστικός | Υποστηριγμένος | Λειτουργία FEC | Μην υποστηριγμένος |
| CDR | TX & RX ενσωματωμένο CDR | Σειρά θερμοκρασίας | 0 σε 70°C (32 σε 158°F) |
| OEM/ODM | Υποστηριγμένος | Εξουσιοδότηση | 3 έτη |
| Εφαρμογή | 25G Ethernet, 25G CRPI | ||
| Συμμόρφωση | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040,10 και 1040,11, RoHS | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Οπτικά και ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημείωση |
| Συσκευή αποστολής σημάτων | ||||||
| Κεντρικό μήκος κύματος | λc | 1295 | 1310 | NM | ||
| Προωθημένη μέσος όρος δύναμη | PO | 0 | +6.0 | dBm | ||
| Προωθημένη μέσος όρος δύναμη (λέιζερ μακριά) | Poff | - | - | -30 | dBm | |
| Εύρος ζώνης φάσματος (- 20dB) | Dl | - | - | 1 | NM | |
| Αναλογία καταστολής δευτερεύων-τρόπου | SMSR | 30 | - | - | DB | |
| Συσκευή αποστολής σημάτων και ποινική ρήτρα διασποράς | TDP | 1 | DB | |||
| Αναλογία εξάλειψης | ER | 6 | - | DB | ||
| Μάσκα ματιών παραγωγής | Υποχωρητικός με IEEE 802.3cc | 2 | ||||
| Δέκτης | ||||||
| Οπτικό μήκος κύματος εισαγωγής | λIN | 1272.55 | - | 1310.19 | NM | |
| Δέκτης ευαισθησία-AVG | PSens | -19 | dBm | 1 | ||
| Δέκτης ευαισθησία-Oma | PSens-Oma | -18.2 | dBm | 1 | ||
| Δύναμη κορεσμού εισαγωγής (υπερφόρτωση) | PSAT | -4 | - | - | dBm | 1 |
| Συντελεστής ανάκλασης δεκτών | -26 | DB | ||||
| Το Los του σήματος βεβαιώνει | PA | -30 | - | - | dBm | |
| Το Los του σήματος de-βεβαιώνει | PD | - | - | -20 | dBm | |
| Los - υστέρηση | PHys | 0,5 | DB | |||
Σημείωση:
1. BER≤5x10-5
Ηλεκτρικά χαρακτηριστικά διεπαφών υψηλής ταχύτητας
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις |
| Συσκευή αποστολής σημάτων | ||||||
| Διαφορική ταλάντευση εισαγωγής | Vin (PP) | 190 | 700 | MV | ||
|
Διαφορική επιστροφής απώλεια εισαγωγής (λ.) |
RLd (f) |
9.5-0.37f, 0.01≤f<8> |
DB |
|||
| 4.75-7.4log10 (f/14), 8 ≤f<19> | ||||||
|
Διαφορικό στην κοινή επιστροφής απώλεια εισαγωγής τρόπου (λ.) |
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12> |
DB |
|||
| 15-6 (f/25.78), 12.89≤f<19> | ||||||
| Διαφορικός κακός συνδυασμός λήξης | TM | - | - | 10 | % | |
| Πλάτος ματιών | EW | - | - | 0,46 | UI | |
| Εφαρμοσμένο PK-PK ημιτονοειδές Jitter | Ppj | Ανά IEEE 802.3bm | ||||
| Ύψος ματιών | EH | - | 95 | - | MV | |
| Τάση συνεχούς κοινή τρόπου | DCv | -350 | - | 2850 | MV | |
| Δέκτης | ||||||
| Διαφορική ταλάντευση παραγωγής στοιχείων | Vout (PP) | 300 | - | 850 | MV | |
| Πλάτος ματιών | EW | 0,57 | - | - | UI | |
| Κάθετη περάτωση ματιών | Vec | - | - | 5.5 | DB | |
|
Διαφορική επιστροφής απώλεια παραγωγής (λ.) |
RLd (φ) |
9.5-0.37f, 0.01≤f<8> |
DB |
|||
| 4.75-7.4log10 (f/14), 8 ≤f<19> | ||||||
|
Κοινή έως διαφορική επιστροφής απώλεια μετατροπής τρόπου (λ.) |
RLdc (φ) |
22-20 (f/25.78), 0.01≤f<12> |
DB |
|||
| 15-6 (f/25.78), 12.89≤f<19> | ||||||
| Διαφορικός κακός συνδυασμός λήξης | TM | - | - | 10 | % | |
| Χρόνος μετάβασης, 20% σε 80% | Tr/Tf | 12 | - | - | CP | 20%~80% |
Αργόστροφα ηλεκτρικά χαρακτηριστικά διεπαφών
| Παράμετρος | Σύμβολο | Ελάχιστος. | Χαρακτηριστικός | Max | Μονάδα | Σημείωση |
| Συσκευή αποστολής σημάτων | ||||||
| Ελάττωμα συσκευών αποστολής σημάτων παραγωγή-υψηλό | VFaultH | 2 | - | Vcc+0.3 | Β | |
| Ελάττωμα συσκευών αποστολής σημάτων παραγωγή-χαμηλό | VFaultL | 0 | - | 0,8 | Β | |
| Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας την τάση υψηλής | VDisH | 2 | - | Vcc+0.3 | Β | |
| Η συσκευή αποστολής σημάτων θέτει εκτός λειτουργίας την τάση χαμηλής | VDisL | 0 | - | 0,8 | Β | |
| Δέκτης | ||||||
| Παραγωγή Los τάση-υψηλή | VLOSH | 2 | - | Vcc+0.3 | Β | |
| Παραγωγή Los τάση-χαμηλή | VLOSL | 0 | - | 0,8 | Β | |
Συμβατότητα
Gts-l13b1-40DC του όλου Gigaopto που οι οπτικές ενότητες πομποδεκτών είναι ανοικτές πηγάζουσες, μπορεί να κωδικοποιηθεί για να είναι πλήρως - το συμβατό σύστημα με τις επικρατούσες συσκευές, παρακαλώ να αναφερθεί ακόλουθο έντυπο, για περισσότερη συμβατότητα προϊόντων, παρακαλώ αισθάνεται ελεύθερο να μας έρθει σε επαφή με.
| Αντίστοιχος συμβατός αριθμός εμπορικών σημάτων/μερών | |||
| Συμβατό εμπορικό σήμα | Αριθμός μερών | Συμβατό εμπορικό σήμα | Αριθμός μερών |
| Gigaopto | Gts-l13b1-40DC | Arista | SFP-25g-ER40 |
| Cisco | SFP-25g-ER-s | Μπροκάρ | 25G-SFP28-ER40 |
| Mellanox | SFP28-25GER-31 | ||
Για περισσότερους της σειράς πομποδεκτών 25GBASE μας, παρακαλώ αναφερθείτε στο ακόλουθο έντυπο
| P/N | Περιγραφή | Μήκος κύματος | Προσιτότητα | Τύπος ινών | TX δύναμη (dBm) | Rx Sens. (dBm) | DDM |
| Gts-l08b1-01DC | 25G SR | 850nm | 100m | MMF | -6.4~2.4 | < -10=""> | Υ |
| Gts-l08b1-03DC | 25G eSR | 850nm | 300m | MMF | -6.4~2.4 | < -10=""> | Υ |
| Gts-l08b1-01MC | διπλό ποσοστό 10/25G 25G CSR | 850nm | 100m | MMF | -5~2.4 | <-10,3 | Υ |
| Gts-l13b1-10DC | 25G LR | 1310nm | 10km | SMF | -4.5~2.5 | <-11> | Υ |
| Gts-l13b1-30DC | 25G ER Lite | 1310nm | 30km | SMF | 0~6 | <-19> | Υ |
| Gts-l13b1-40DC | 25G ER | 1310nm | 40km | SMF | 0~6 | <-19> | Υ |
| Gts-b23b1-10DC | 25G BD LR | 1270/1330nm | 10km | SMF | -2~4 | <-13> | Υ |
| Gts-b32b1-10DC | 25G BD LR | 1330/1270nm | 10km | SMF | -2~4 | <-13> | Υ |
| Gts-b23b1-20DC | 25G BiDi eLR | 1270/1330nm | 20km | SMF | 0~6 | <-14> | Υ |
| Gts-b32b1-20DC | 25G BiDi eLR | 1330/1270nm | 20km | SMF | 0~6 | <-14> | Υ |
| Gts-b23b1-40DC | 25G BD ER | 1270/1330nm | 40km | SMF | 0~6 | <-18> | Υ |
| Gts-b32b1-40DC | 25G BD ER | 1330/1270nm | 40km | SMF | 0~6 | <-18> | Υ |
| GTS-CxxB1-10DC | 25G CWDM LR | C27/C29/C31/C33/C35/C37 | 10km | SMF | 0~6 | <-14> | Υ |
| GTS-CxxB1-10DC | 25G CWDM LR | C47/C49/C51/C53/C55/C57 | 10km | SMF | 0~6 | <-14> | Υ |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C27/C29/C31/C33/C35/C37 | 30km | SMF | 0~6 | <-19> | Υ |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C47/C49/C51/C53/C55/C57 | 30km | SMF | 0~6 | <-19> | Υ |
| GTS-DxxB1-10DC | 25G DWDM LR 100GHz | C17~C61 | 10km | SMF | -2~6 | <-12> | Υ |
