Λεπτομέρειες:
|
| Όνομα προϊόντων: | 1000BASE-BX SFP | Τύπος μορφής προϊόντων: | SFP |
|---|---|---|---|
| Ποσοστό μεταφοράς δεδομένων: | 1000Mb/s | Ανώτατη απόσταση: | 40km (24,9 μίλια) |
| Κεντρικό μήκος κύματος: | 1310nm-TX/1550nm-RX | Υποστήριξη DOM: | ΝΑΙ |
| Τύπος συνδετήρων: | Μονοκατευθυντικό LC | Προϋπολογισμός δύναμης: | 20db |
| Λέξεις κλειδιά: | 1.25G BiDi SFP 40km, ενότητα SFP BiDi, 1000base-BX T1310nm R1550nm οπτικών ινών | ||
| Επισημαίνω: | 1.25G ενότητα πομποδεκτών DOM,Ενότητα πομποδεκτών DOM 1000BASE BX,SFP 40km |
||
Συμβατός 1000base-BX BiDi SFP πομποδέκτης 1.25G 40km μονοκατευθυντικά LC DOM SMF της Cisco 1310nm-Tx/1550nm-Rx
Περιγραφή

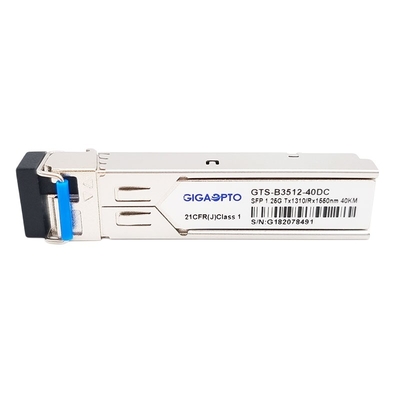

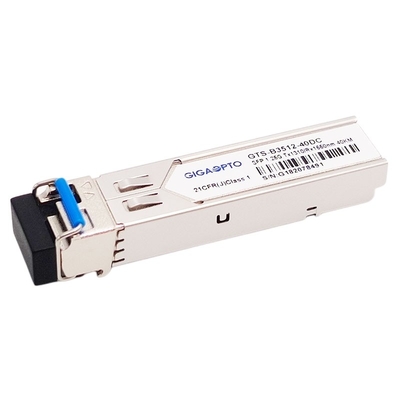

Ο πομποδέκτης gts-b3512-40DC του GIGAOPTO είναι μια ενιαία Pluggable (SFP) BIDI ενότητα τύπου ινών αμφίδρομη 1.25Gbps μικρή για τη χρήση στο κανάλι ινών 1000BASE Ethernet και 1G. Ο πομποδέκτης 1000BASE-BX40 BiDi SFP παρέχει τα μεγάλα στοιχεία μέχρι 40km - συνδέσεις ρυθμοαπόδοση 1000Base-BX πέρα από τη single-mode ίνα (SMF) χρησιμοποιώντας τα μήκη κύματος 1310nm-TX/1550nm-RX μέσω των μονοκατευθυντικών συνδετήρων LC.
Η ενότητα SFP υποστηρίζει τις ψηφιακές οπτικές λειτουργίες ελέγχου (DOM) σύμφωνα με το βιομηχανικά τυποποιημένο sff-8472 πολλών πηγών συμφωνία (MSA). Αυτό το χαρακτηριστικό γνώρισμα δίνει το τέλος - χρήστης η δυνατότητα να ελεγχθούν οι σε πραγματικό χρόνο παράμετροι του SFP, όπως η οπτική ισχύς παραγωγής, η οπτική ισχύς εισαγωγής, η θερμοκρασία, το προκατειλημμένο ρεύμα λέιζερ, και η τάση ανεφοδιασμού πομποδεκτών.
Η ενότητα πομποδεκτών gts-b3512-40DC SFP είναι μια κατηγορία 1 προϊόν λέιζερ που συμμορφώνεται με FDA/CDRH και IEC-60825 πρότυπα.
Προδιαγραφή
| Συμβατό εμπορικό σήμα | CISCO | Συμβατός αριθμός μερών | Glc-bx40-u |
| Τύπος | SFP | Στοιχεία - σύνδεση | 1250Mbps |
| Τύπος συνδετήρων | Μονοκατευθυντικό LC | Μήκος συνδέσεων | 40,000m (πόδια 131.234) |
| Ψηφιακός οπτικός έλεγχος | ΝΑΙ |
Τρόπος ινών |
Ενιαία ίνα τρόπου |
| Σειρά θερμοκρασίας αποθήκευσης | -40 σε 85°C (- 40 σε 185°F) | Περιβάλλον |
Εμπορικός 0 σε 70°C (32 σε 158°F) |
| Προϋπολογισμός δύναμης | 20dB | Περιβαλλοντική υγρασία | 5%~70% Non-condensing |
| Κεντρικό μήκος κύματος | 1310nm-TX/1550nm-RX | Τάση παροχής ηλεκτρικού ρεύματος | 3.30V |
| Ανώτατη κατανάλωση ισχύος | 1W | Ρεύμα παροχής ηλεκτρικού ρεύματος | <280ma> |
| Οπτικά συστατικά | DFB BiDi | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| Οπτική δύναμη παραγωγής | -5~0dBm | RX ευαισθησία | < -23dBm=""> |
| Αναλογία εξάλειψης | >9dB |
Κορεσμός εισαγωγής Δύναμη |
>-3dBm |
| Πρωτόκολλα | Gigabit Ethernet, κανάλι ινών Gigabit, MSA υποχωρητικό | ||
Ειδοποίηση: Όταν ο μακρύς πομποδέκτης προσιτότητας χρησιμοποιείται στη σύντομη μετάδοση απόστασης, παρακαλώ ταιριαγμένος με τον κατάλληλο εξασθενητή
σύμφωνα με τον πίνακα.
| Απόσταση | ≤10km | ≤20km |
| Εξασθενητής | 10dB | 5dB |
Χαρακτηριστικά γνωρίσματα
Τύπος Β: 1550NM DFB TX ΤΟ /1310nm RX
Εμπορικός: 0°C ~ 70°C (32 ~ 158°F)
Εκτεταμένος: -20°C~ 85°C (- 4 ~ 185°F)
Βιομηχανικός: -40°C~85°C (- 40 ~ 185°F)
Εφαρμογή
Συμβατότητα
Οι οπτικοί πομποδέκτες του Gigaopto είναι 100% συμβατά με πολλά διάσημα εμπορικά σήματα διακοπτών και δεν θα προκαλέσουν τη ζημία στις συσκευές cOem. Προκειμένου να εξασφαλιστούν η ποιότητα και η συμβατότητα των προϊόντων μας, κάθε προϊόν εξετάζεται προσεκτικά στον αντίστοιχο εξοπλισμό πριν από την παράδοση στους πελάτες.
Για αυτήν την (1000base-BX BiDi SFP TX-1310nm/RX-1550nm 40km) συμβατότητα, παρακαλώ αναφερθείτε στον πίνακα αλληλογραφίας P/N. Εάν ο αριθμός εμπορικών σημάτων και μερών που ψάχνετε δεν παρατίθεται κατωτέρω, παρακαλώ μας ενημερώστε και θα είμαστε ευχαριστημένοι να παρέχουμε σε σας περισσότερες λεπτομέρειες.
| Συμβατό εμπορικό σήμα | Συμβατό P/N/ | Συμβατό εμπορικό σήμα | Συμβατό P/N |
| GIGAOPTO | Gts-b3512-40DC | H3C | SFP-Γερμανία-lh40-sm1310-BIDI |
| CISCO | Glc-bx40-u | Μπροκάρ | E1mg-1g-bxu-40 |
| Ιουνίπερος | SFP-GE40KT13R15 | Δ-σύνδεση | DEM-331R |
Διαταγή των πληροφοριών
| P//N | Περιγραφή | Ταχύτητα | Μήκος κύματος | Απόσταση | Συσκευή αποστολής σημάτων | TX δύναμη |
| Gts-b3412-40DC | 1000base-BX BiDi SFP | 1250Mb/s | T1310nm/R1490nm | 40km | DFB | -5~0dBm |
| Gts-b4312-40DC | 1000base-BX BiDi SFP | 1250Mb/s | T1490nm/R1310nm | 40km | DFB | -5~0dBm |
| Gts-b3512-40DC | 1000base-BX BiDi SFP | 1250Mb/s | T1310nm/R1550nm | 40km | DFB | -5~0dBm |
| Gts-b5312-40DC | 1000base-BX 1.25G BiDi SFP | 1250Mb/s | T1550nm/R1310nm | 40km | DFB | -5~0dBm |
Καθορισμός καρφιτσών
Χαρακτηριστικό κύκλωμα εφαρμογής
Περίληψη συσκευασίας
Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
