Λεπτομέρειες:
|
| Όνομα προϊόντων: | 10G eLR20 | Στοιχείο-ποσοστό: | 10Gbps |
|---|---|---|---|
| Τύπος: | SFP+ | μήκος κύματος: | 1310nm |
| Συστατικά: | DFB+PIN | Μετάδοση: | 20km |
| Συνδετήρας: | Διπλός-LC | Λέξεις κλειδιά: | SFP+ 10G eLR 20KM, προσαρμοσμένο 10GBASE LR20 |
| Επισημαίνω: | SFP+ ενιαία ίνα SMF τρόπου,1310nm ενιαία ίνα SMF τρόπου,Ενότητα DDM 20km SFP |
||

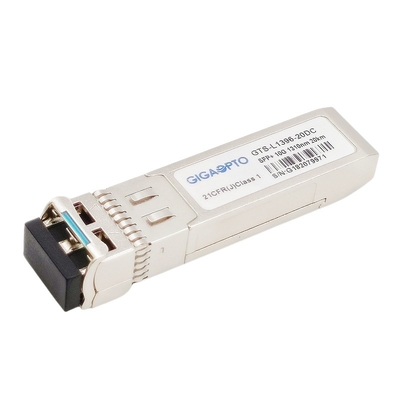

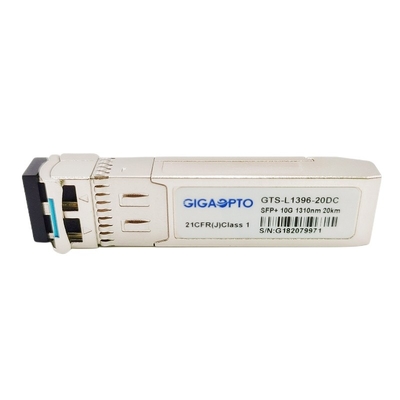

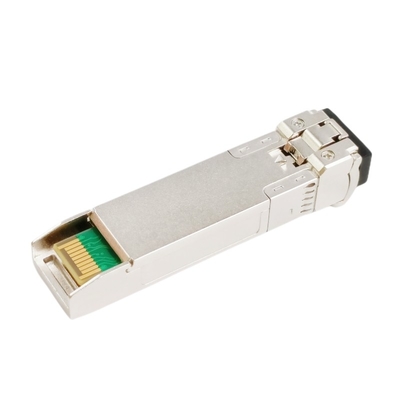

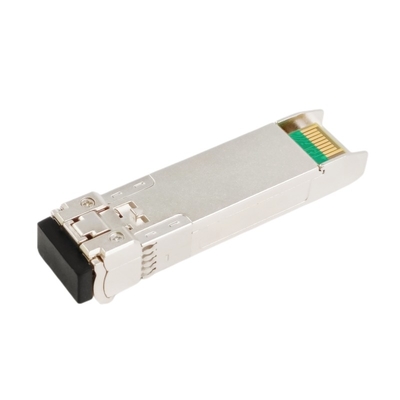

DOM ενότητας LC πομποδεκτών SFP+ 10G eLR 20km SMF
Περιγραφή
Η ενότητα πομποδεκτών 10G eLR σχεδιάζεται για τη χρήση σε 10 συνδέσεις Gigabit Ethernet επάνω με 20km πέρα από τη διπλή ίνα τρόπου σκελών ενιαία (SMF) με έναν διπλό συνδετήρα LC. Είναι υποχωρητικοί με sff-8431, sff-8432 και IEEE 802.3ae.
Ο πομποδέκτης 10G eLR SFP+ αποτελείται από δύο τμήματα: το τμήμα συσκευών αποστολής σημάτων χρησιμοποιεί ένα πολλαπλάσιο κβαντικό καλά DFB λέιζερ 1310nm και είναι μια κατηγορία 1 λέιζερ υποχωρητικό σύμφωνα με τη διεθνή ασφάλεια προτύπου IEC-60825, οι χρήσεις τμημάτων δεκτών ένας ενσωματωμένος προενισχυτής ανιχνευτών InGaAs (IDP) που τοποθετείται σε μια οπτική επιγραφή και ένα ολοκληρωμένο κύκλωμα μετα-ενισχυτών περιορισμού.
Ο ψηφιακός έλεγχος διαγνωστικών είναι διαθέσιμος μέσω μιας τμηματικής διεπαφής 2 καλωδίων, όπως διευκρινίζεται σε sff-8472.
Χαρακτηρίζοντας τη χαμηλής ισχύος κατανάλωση και τη υψηλή ταχύτητα, αυτός ο πομποδέκτης 10G SFP+ είναι ιδανικός για τους 10 διακόπτες Gigabit Ethernet (10GbE), δρομολογητές, κάρτες διεπαφών δικτύων (NICs) και τους μετατροπείς MEDIA, κ.λπ.
Κάθε πομποδέκτης είναι 100% που επιθεωρείται οπτικά και που εξετάζεται πρίν στέλνει.
Προδιαγραφή
| Συσκευασία | SFP συν | Ποσοστό στοιχείων | 10G |
| Κεντρικό μήκος κύματος | 1310nm | Ανώτατη προσιτότητα | 20km |
| Τύπος συνδετήρων | Διπλός-LC | Τύπος ινών | SMF |
| Τύπος LD | Λέιζερ DFB | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| TX δύναμη | -6 ~ +1dBm | RX ευαισθησία | <-14> |
| Δύναμη-προϋπολογισμός | 8.4dB | Αναλογία εξάλειψης | >3.5dB |
| Κατανάλωση ισχύος | ≤1.0W | RX υπερφόρτωση | >0.5dBm |
| Υποστήριξη DOM | Υποστηριγμένος | Σειρά θερμοκρασίας | COM. |
| OEM/ODM | Υποστηριγμένος | Εξουσιοδότηση | 36 μήνες |
| Πρωτόκολλα | IEEE 802.3AE, SFF-8472, SFF-8431, SFF-8432, SFP+ MSA ΥΠΟΧΩΡΗΤΙΚΌ, CPRI, ECPRI | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Πρότυπα
Ηλεκτρικά και οπτικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά | ||||||
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις |
| Συνολικό ρεύμα ανεφοδιασμού | ICC | 300 | μΑ | |||
| Συσκευή αποστολής σημάτων | ||||||
| Διαφορική τάση εισαγωγής συσκευών αποστολής σημάτων | 180 | 1200 | MV | |||
| Τάση παραγωγής Tx_Fault - υψηλή | VOH | 2.4 | Vcc | Β | LVTTL | |
| Τάση παραγωγής Tx_Fault - χαμηλή | Ένταση | 0 | 0,4 | Β | LVTTL | |
| Τάση εισαγωγής Tx_Disable - υψηλή | VIH | 2 | Vcc | Β | LVTTL | |
| Τάση εισαγωγής Tx_Disable - χαμηλή | VIL | 0 | 0,8 | Β | LVTTL | |
| Διαφορική σύνθετη αντίσταση εισαγωγής | 90 | 100 | 110 | Ω | ||
| Δέκτης | ||||||
| Διαφορική τάση παραγωγής δεκτών | 300 | 850 | MV | |||
| Ηλεκτρικά χαρακτηριστικά | ||||||
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις |
| Τάση παραγωγής Los - υψηλή | VOH | 2.4 | Vcc | Β | LVTTL | |
| Τάση παραγωγής Los - χαμηλή | Ένταση | 0 | 0,4 | Β | LVTTL | |
| Διαφορική σύνθετη αντίσταση παραγωγής | 90 | 100 | 110 | Ω | ||
| Οπτικά χαρακτηριστικά συσκευών αποστολής σημάτων | ||||||
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις |
| Μέση δύναμη παραγωγής | ΙΚΤΑΛΟΥΡΟΣ | -6 | +1 | dBm | ||
| Κεντρικό μήκος κύματος | λc | 1290 | 1310 | 1330 | NM | |
| Φασματικό πλάτος (- 20dB) | ∆λ | 1 | NM | |||
| Δευτερεύουσα αναλογία καταστολής τρόπου | SMSR | 30 | DB | |||
| Αναλογία εξάλειψης | ER | 3.5 | DB | |||
| Σχετικός θόρυβος έντασης | RIN | -128 | dB/Hz | |||
| Οπτικός χρόνος ανόδου/πτώση | TR/TF | 28 | 50 | CP | ||
| Συσκευή αποστολής σημάτων και ποινική ρήτρα διασποράς | TDP | 3.2 | DB | |||
| Συσκευή αποστολής σημάτων ΑΠΟ τη δύναμη | POFF | -45 | dBm | |||
| Διάγραμμα ματιών παραγωγής | Συμμορφώνεται με IEEE802.3ae | |||||
| Οπτικά χαρακτηριστικά δεκτών | ||||||
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις |
| Κεντρικό μήκος κύματος | λc | 1260 | 1610 | NM | ||
| Ευαισθησία δεκτών | PSEN | -14.4 | dBm | 1 | ||
| Δύναμη κορεσμού εισαγωγής (υπερφόρτωση) | PSAT | 0,5 | dBm | |||
| Συντελεστής ανάκλασης δεκτών | -12 | DB | ||||
| Το Los de-βεβαιώνει το επίπεδο | LOSD | -17 | dBm | |||
| Το Los βεβαιώνει το επίπεδο | LOSA | -30 | dBm | |||
| Υστέρηση Los | HYS | 0,5 | 6 | DB | ||
Σημείωση 1. Μετρημένοςμεprbs231-1 σχέδιο, @10.3125Gbps, ER=4dB, BER=1x10-12.
Περίληψη συσκευασίας
Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
