Λεπτομέρειες:
|
| Όνομα προϊόντων: | 10GBASE-LRM2 | Ποσοστό δυαδικών ψηφίων: | 10Gbps |
|---|---|---|---|
| Τύπος μορφής: | SFP+ | μήκος κύματος: | 1310nm |
| MEDIA: | SMF | Συστατικά: | FP+PIN |
| Προσιτότητα: | 2km | Συνδετήρας: | LC ντούμπλεξ |
| Λέξεις κλειδιά: | SFP-10g-LRM2 |

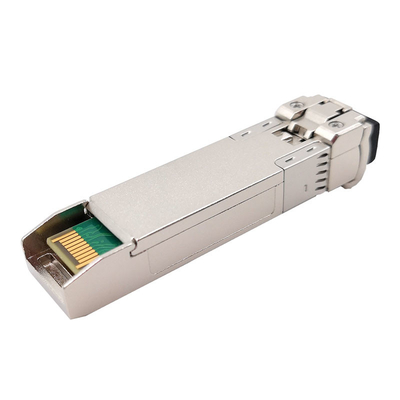

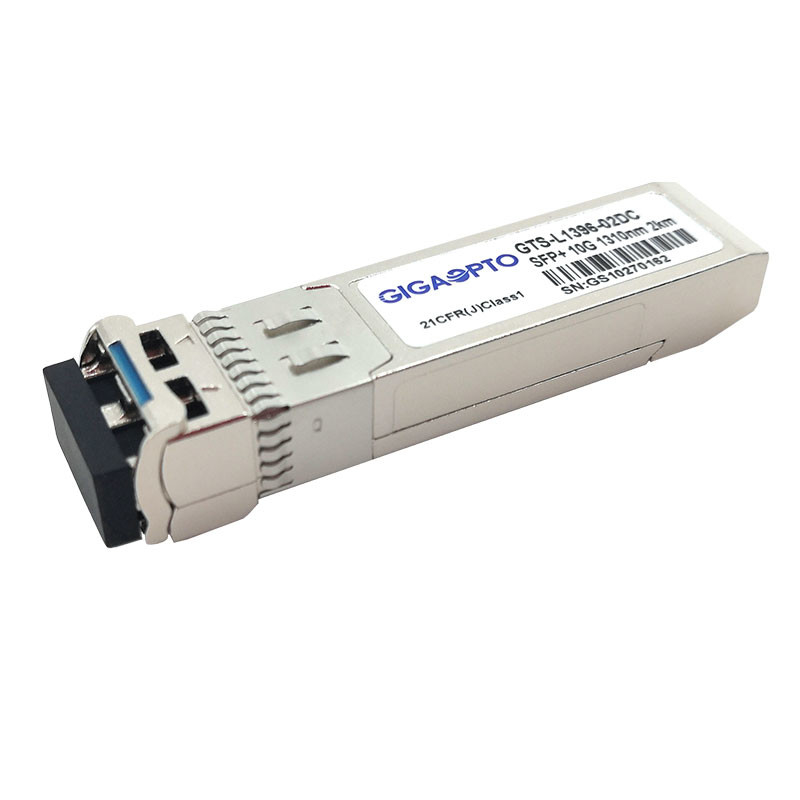

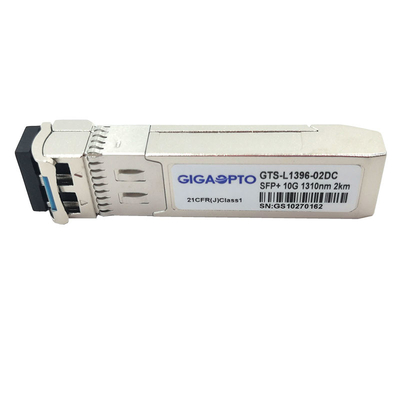

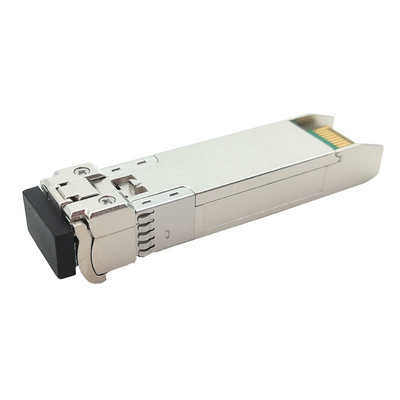

10GBASE LRM2 SFP συν 1310nm SMF 2km οπτικά DOM πομποδεκτών LC
Περιγραφή
Αυτή η υψηλή επίδοση, οικονομικώς αποδοτική ενότητα πομποδεκτών SFP+ 10GBASE-LRM2 σχεδιάζεται για τη χρήση σε 10GBASE Ethernet, που υποστηρίζει τη μετάδοση 2km πέρα από τη διπλή ίνα τρόπου σκελών ενιαία μέσω ενός συνδετήρα LC χρησιμοποιώντας ένα ονομαστικό μήκος κύματος 1310nm.
Αυτός ο πομποδέκτης SFP+ 10G LRM2 αποτελείται από δύο τμήματα: μια υψηλή αξιόπιστη συσκευή αποστολής σημάτων λέιζερ 1310nm FP και μια υψηλή φωτοδίοδος ΚΑΡΦΙΤΣΏΝ ευαισθησίας, όλη η ενότητα ικανοποιούν την κατηγορία 1 απαιτήσεις ασφάλειας λέιζερ.
Αυτός ο πομποδέκτης είναι υποχωρητικός με sff-8431, sff-8432 και IEEE 802.3ae 10gbase-LR. Είναι με το συνδετήρα τύπων ακρών καρφιτσών SFP+ 20 για να επιτρέψει την καυτή ικανότητα βουλωμάτων.
Ο ψηφιακός έλεγχος διαγνωστικών είναι διαθέσιμος μέσω μιας τμηματικής διεπαφής 2 καλωδίων, όπως διευκρινίζεται σε sff-8472. Χαρακτηρίζοντας τη χαμηλής ισχύος κατανάλωση, η υψηλή ταχύτητα, αυτός ο πομποδέκτης 10G SFP+ LRM2 χρησιμοποιείται ευρέως για το κέντρο δεδομένων, το κανάλι ινών 10G, SONET και SDH κ.λπ.
Κάθε πομποδέκτης είναι 100% που επιθεωρείται οπτικά και που εξετάζεται για τη συμβατότητα πρίν στέλνει.
Προδιαγραφή
| Τεχνολογία συσκευασίας | SFP+ | Ανώτατο ποσοστό δυαδικών ψηφίων | 10G |
| Μήκος κύματος (TX) | 1310nm | Προσιτότητα ινών | 2km |
| Συνδετήρας | LC ντούμπλεξ | MEDIA | SMF |
| Τύπος συσκευών αποστολής σημάτων | Λέιζερ FP | Τύπος δεκτών | ΚΑΡΦΙΤΣΑ |
| TX δύναμη παραγωγής | -8.2~-0.5dBm | RX ευαισθησία | <-14> |
| Δύναμη-προϋπολογισμός | 6.2dB | Αναλογία εξάλειψης | >3.5dB |
| Κατανάλωση ισχύος | ≤1.0W | RX υπερφόρτωση | >0.5dBm |
| Υποστήριξη DOM | Ναι | Σειρά θερμοκρασίας | COM. |
| OEM/ODM | Υποστηριγμένος | Περιορισμένος εξουσιοδότηση χρόνος | 36 μήνες |
| Πρωτόκολλα | SFP+ MSA υποχωρητικό, CPRI, eCPRI | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Ηλεκτρικά και οπτικά χαρακτηριστικά
| Ηλεκτρικά χαρακτηριστικά | ||||||
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις |
| Συνολικό ρεύμα ανεφοδιασμού | ICC | 300 | μΑ | |||
| Συσκευή αποστολής σημάτων | ||||||
| Διαφορική τάση εισαγωγής συσκευών αποστολής σημάτων | 180 | 1200 | MV | |||
| Τάση παραγωγής Tx_Fault - υψηλή | VOH | 2.4 | Vcc | Β | LVTTL | |
| Τάση παραγωγής Tx_Fault - χαμηλή | Ένταση | 0 | 0,4 | Β | LVTTL | |
| Τάση εισαγωγής Tx_Disable - υψηλή | VIH | 2 | Vcc | Β | LVTTL | |
| Τάση εισαγωγής Tx_Disable - χαμηλή | VIL | 0 | 0,8 | Β | LVTTL | |
| Διαφορική σύνθετη αντίσταση εισαγωγής | 90 | 100 | 110 | Ω | ||
| Δέκτης | ||||||
| Διαφορική τάση παραγωγής δεκτών | 300 | 850 | MV | |||
| Τάση παραγωγής Los - υψηλή | VOH | 2.4 | Vcc | Β | LVTTL | |
| Τάση παραγωγής Los - χαμηλή | Ένταση | 0 | 0,4 | Β | LVTTL | |
| Διαφορική σύνθετη αντίσταση παραγωγής | 90 | 100 | 110 | Ω | ||
| Οπτικά χαρακτηριστικά συσκευών αποστολής σημάτων | |||||||
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | |
| Μέση δύναμη παραγωγής | ΙΚΤΑΛΟΥΡΟΣ | -8.2 | +0.5 | dBm | |||
| Κεντρικό μήκος κύματος | λc | 1260 | 1310 | 1360 | NM | ||
| Φασματικό πλάτος | ∆λ | 2.8 | NM | ||||
| Αναλογία εξάλειψης | ER | 3.5 | DB | ||||
| Σχετικός θόρυβος έντασης | RIN | -128 | dB/Hz | ||||
| Οπτικός χρόνος ανόδου/πτώση | TR/TF | 28 | 50 | CP | |||
| Συσκευή αποστολής σημάτων και ποινική ρήτρα διασποράς | TDP | 3.2 | DB | ||||
| Συσκευή αποστολής σημάτων ΑΠΟ τη δύναμη | POFF | -45 | dBm | ||||
| Διάγραμμα ματιών παραγωγής | Συμμορφώνεται με IEEE802.3ae | ||||||
| Οπτικά χαρακτηριστικά δεκτών | |||||||
| Παράμετρος | Σύμβολο | Λ. | Χαρακτηριστικός | Max | Μονάδα | Σημειώσεις | |
| Κεντρικό μήκος κύματος | λc | 1260 | 1610 | NM | |||
| Ευαισθησία δεκτών | PSEN | -14.4 | dBm | 1 | |||
| Δύναμη κορεσμού εισαγωγής (υπερφόρτωση) | PSAT | 0,5 | dBm | ||||
| Συντελεστής ανάκλασης δεκτών | -12 | DB | |||||
| Το Los de-βεβαιώνει το επίπεδο | LOSD | -17 | dBm | ||||
| Το Los βεβαιώνει το επίπεδο | LOSA | -30 | dBm | ||||
| Υστέρηση Los | HYS | 0,5 | 6 | DB | |||
Σημείωση 1. Μετρημένοςμεprbs231-1 σχέδιο, @10.3125Gbps, ER=4dB, BER=1x10-12.
Συμβατότητα
Ο οπτικός πομποδέκτης κάθε Gigaopto εξετάζεται στη συσκευή οικοδεσποτών για να ελέγξει τη διαλειτουργικότητα, και υποσχόμαστε σε 100% την πλήρη συμβατότητα στη διευκρινισμένη συσκευή με μια τριών ετών εξουσιοδότηση.
Για αυτό το gts-l1396-02DC, παρακαλώ αναφερθείτε στον πίνακα αλληλογραφίας P/N. Για περισσότερη συμβατότητα προϊόντων, είστε πάντα ευπρόσδεκτοι να μας έρθετε σε επαφή με.
| Αντίστοιχος συμβατός αριθμός εμπορικών σημάτων/μερών | |||
| Συμβατό εμπορικό σήμα | Αριθμός μερών | Συμβατό εμπορικό σήμα | Αριθμός μερών |
| Gigaopto | Gts-l1396-02DC | Μπροκάρ | 10g-sfpp-LRM2 |
| Cisco | SFP-10g-LRM2 | Ιουνίπερος | Πρώην-SFP-10ge-LRM2 |
| Netgear | AXM764 | ||
Περίληψη συσκευασίας
Οι διαστάσεις είναι στα χιλιοστόμετρα. Όλες οι διαστάσεις είναι ±0.1mm εκτός αν ορίζεται διαφορετικά. (Μονάδα: χιλ.)
