Λεπτομέρειες:
|
| Όνομα προϊόντων: | Qsfp-40g-PLRL4 | Ποσοστό δυαδικών ψηφίων (Gb/s): | 40g |
|---|---|---|---|
| μήκος κύματος: | 1310nm | MEDIA: | SMF |
| Συστατικό: | FP + ΚΑΡΦΊΤΣΑ | Μετάδοση: | 1.4km w/FEC |
| Συνδετήρας: | MTP/MPO | Εξουσιοδότηση: | 3 έτη |
| Κυριώτερο σημείο: | QSFP 40G PSM IR4 1.4km 1310nm | ||
| Επισημαίνω: | Οπτική ενότητα πομποδεκτών SMF,qsfp MPO,qsfp mtp |
||

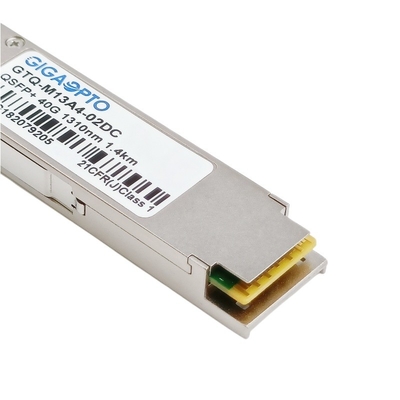

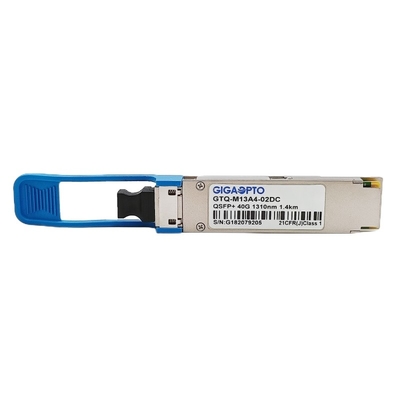

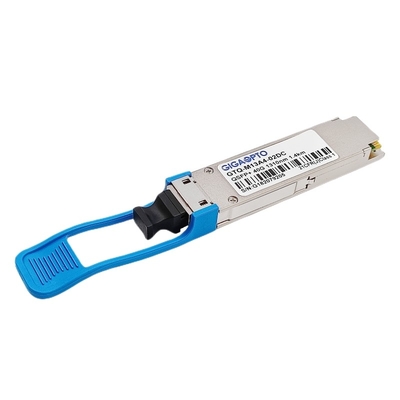

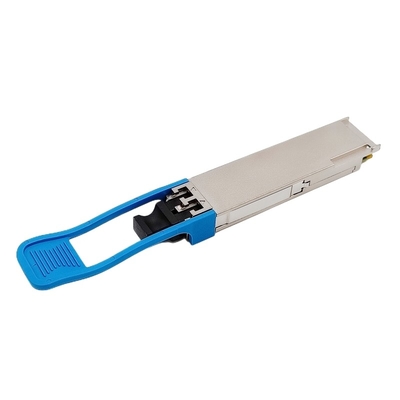

ενότητα πομποδεκτών οπτικής ίνας 40GbE-PSM IR4 QSFP+ (DFB+PIN, SMF, 1310nm, 1.4km, MTP/MPO, DOM)
Περιγραφή
Οι οπτικές ενότητες πομποδεκτών qsfp-40g-PSM IR4 λειτουργούν πάνω από τέσσερα παράλληλα ζευγάρια της single-mode οπτικής ίνας που παρέχει τέσσερις ανεξάρτητες παρόδους οπτικών επικοινωνιών, κάθε πομποδέκτης χρησιμοποιεί 4 Χ FP διαβιβάζοντας λέιζερ και 4 δέκτες ΚΑΡΦΙΤΣΏΝ Χ, που ενεργοποιούν κάθε πάροδο με τις ταχύτητες 11,2 GBP, που δίνουν ένα αθροισμένο μέγιστο εύρος ζώνης 44,8 GBP.
Σχεδιάζονται για τη χρήση στην ανώτατη σύνδεση 40Gbase Ethernet επάνω με 1.4km πέρα από την ενιαία ίνα τρόπου (SMF) χρησιμοποιώντας ένα μήκος κύματος 1310nm μέσω ενός συνδετήρα MTP/MPO-12.
Αυτός ο πομποδέκτης είναι υποχωρητικός με τα πρότυπα QSFP+ MSA και IEEE 802.3ae 10GBASE-LR/LW. Οι ψηφιακές λειτουργίες διαγνωστικών είναι επίσης διαθέσιμες μέσω της διεπαφής I2C, όπως διευκρινίζονται από το QSFP+ MSA, το οποίο επιτρέπει την πρόσβαση στις σε πραγματικό χρόνο λειτουργούσες παραμέτρους. Με αυτά τα χαρακτηριστικά γνωρίσματα, αυτό εύκολο να εγκαταστήσει, ο καυτός swappable πομποδέκτης είναι κατάλληλος να χρησιμοποιηθεί στις διάφορες εφαρμογές, όπως τα κέντρα δεδομένων, τα δίκτυα υπολογιστών υψηλής απόδοσης, ο επιχειρηματικός πυρήνας και οι εφαρμογές στρώματος διανομής.
Οι οπτικές ενότητες πομποδεκτών του όλου Gigaopto είναι κατάλληλες μέσω μιας αυστηρής διαδικασίας με τον προηγμένο εξοπλισμό πρίν στέλνουν που εξασφαλίζουν ότι παίρνετε τον υψηλό - ποιότητα και αξιόπιστη οπτική.
Προδιαγραφή
| Τύπος | QSFP+ | Ποσοστό στοιχείων | 41.2Gbps (4×10.3Gbps) |
| TX μήκος κύματος | 1310nm | Ανώτατη απόσταση | 1.4km με FEC |
| Συνδετήρας | MTP/MPO-12 αρσενικό | Τύπος ινών | SMF |
| Τύπος LD | FP | PD τύπος | ΚΑΡΦΙΤΣΑ |
| TX δύναμη ανά πάροδο | -5.5~1.5dBm | Ευαισθησία Rx ανά πάροδο | <-11> |
| Powerbudget | 5dB | Αναλογία εξάλειψης | >3.5dB |
| Κατανάλωση ισχύος | ≤2.5W | RX υπερφόρτωση | >3dBm |
| Ψηφιακό Disgnostic | Υποστηριγμένος | Σειρά θερμοκρασίας | COM. |
| Οικοδεσπότης FEC | Υποστηριγμένος | Εξουσιοδότηση | 3 έτη |
| Αναλογία λάθους κομματιών (ΤΖΙΤΖΙΦΑ) | 1E-12 | OEM/ODM | Υποστηριγμένος |
| Πρωτόκολλα | QSFP+ MSA, IEEE 802.3AE 10GBASE-LR/LW | ||
Χαρακτηριστικά γνωρίσματα
Εφαρμογή
Για περισσότερους της σειράς πομποδεκτών 40GBASE μας, παρακαλώ αναφερθείτε στο ακόλουθο έντυπο
| Αριθμός μερών | Περιγραφή | Μήκος κύματος | Προσιτότητα | Τύπος ινών | TX δύναμη (dBm) | Rx Sens. (dBm) |
| GTQ-m85a4-02DC | 40G SR4 | 850nm | 150m | MMF | -7.6~2.4 | <-9> |
| GTQ-b08a4-02DC | 40G SR BiDi | 850/900nm | 150m | MMF | -4~5 | <-11> |
| GTQ-b08a4-04DC | 40G eSR4 | 850nm | 300m | MMF | -7.5~0 | <-11> |
| GTQ-m13a4-02DC | 40G PSM IR4 | 1310nm | 1.4km | SMF | -5.5~1.5 | <-11> |
| GTQ-l13a4-M2DC | 40gbase-UNIV | 1310nm | 150m/2km | MMF/SMF | 7~4.3/10~2.3 | <-10> |
| GTQ-l13a4-02DC | 40G LR4 Lite | 1310nm CWDM | 2km | SMF | -7~2.3 | <-11> |
| GTQ-m13a4-10DC | 40G LR4 | 1310nm CWDM | 10km | SMF | -7~2.3 | <-11> |
| GTQ-m13a4-10DC | 40G PSM4 | 1310nm | 10km | SMF | -6~-1 | <-14> |
| GTQ-m13a4-20DC | 40G eLR4 | 1310nm CWDM | 20km | SMF | -4.5~2.3 | <-12> |
| GTQ-b13a4-40DC | 40G ER4 | 1310nm CWDM | 40km | SMF | -2.7~4.5 | <-21> |
| GTQ-m13a4-02DC | 40G PSM4 Lite | 1310nm | 2km | SMF | -6~-1 | <-14> |
| GTQ-b13a4-30DC | 40G ER4 Lite | 1310nm CWDM | 30km | SMF | -3.7~4.5 | <-18> |
| Σημείωση | OEM/ODM υποστηριγμένος | |||||
